Tg (когда Us63 - 0). Для этого должны выполняться условия

Мб8о>/к8о: (21-47а)

Мбю > /к10= /к8о+/б8о; (21-476)

620>као + Фг (2Ь47в) (rt = З-г-4 при глубокой отсечке);

Uh2 (7np) = t/62 (Тпр) /бз+г/эб2 (Гпр): (21-47Г)

Потенциал f/бз и близкий к нему потенциал (Тпр) выбираются достаточно малыми, так как увеличение их приводит к уменьшению выходной амплитуды. Однако значение t/бз должно превьппать напряжение t/ggi {Т р), с тем чтобы в момент отпирания транзистора Tg транзистор еще находился в активном режиме. В противном случае прямой ход закончится насыщением транзистора Ti, а транзистор Tg не откроется; соответственно не запрется Га и ГПН не вернется в исходное состояние.

Помимо условий (21-47) важно еще обеспечить достаточную стабильность потенциала (Убз. например, по отношению к изменениям тока /rq (или тока утечки), протекающего в базе запертого транзистора Tg. Нестабильность величины (/бз означает нестабильность амплитуды, а вместе с нею и длительности прямого хода.



источники ПИТАНИЯ

Глава двадцать вторая

ПРЕОБРАЗОВАТЕЛИ ПОСТОЯННОГО НАПРЯЖЕНИЯ


22-1. ПРИНЦИП ДЕЙСТВИЯ И КЛАССИФИКАЦИЯ

При разработке электронной аппаратуры, особенно переносной, часто требуется получить достаточно высокое напряжение постоянного тока (от десятков до тысяч вольт) с помощью низковольтных источников питания, например аккумуляторных или гальванических батарей (с напряжением от 1-2 до 25-50 В). Для этого используются так называемые преобразователи постоянного напряжения (ППН).

До появления транзисторов основным типом ППН был вибропреобразователь, схема которого показана на рис. 22-1 в двухтактном варианте. Здесь половинки первичной обмотки трансформатора с помощью механических контактов поочередно подключаются к источнику питания El. В результате на вторичной (повышающей) обмотке получается симметричное прямоугольное напряжение с амплитудой nEi, которое затем выпрямляется и фильтруется. Таким образом, принцип действия ППН заключается в преобразовании низкого постоянного напряжения в переменное, повышении последнего с помощью трансформатора и последующем выпрямлении высокого напряжения. Разумеется, любой ППН может быть выполнен и по однотактной схеме. Однако последняя обладает по сравнению с двухтактной теми же недостатками, что и однополупериодный выпрямитель по сравнению с двухполупериодным. Поэтому двухтактные схемы предпочтительнее.

Использование механических контактов на первом этапе преобразования приводит к плохой надежности, малому сроку службы, а также к ограничению рабочей частоты, которую желательно иметь

Рис. 22-1. Принципиальная схема вибропреобразователя.



(Ejy-TF и - Tp

Tp - в \ Ег

большой для облегчения фильтра Эти трудности в значительной мере устраняются, если вместо механических контактов использовать транзисторные ключи. При этом, вообще говоря, отпадает необходимость в специальном генераторе для управления ключами, так как можно осуществить положительную обратную связь между ключевыми транзисторами, которая обеспечивает их поочередное отпирание и запирание.

Скелетная схема ППН показана на рис. 22-2. Как видим, ППН состоит из релаксационного генератора РГ, ключа К, трансформатора Тр и нагруженного выпрямителя В *. Такая общая схема может быть реализована в виде трех основных вариантов:

1) ППН с автономным генератором; 2) ППН с бестрансформаторной обратной связью; 3) ППН с трансформаторной обратной связью.

Рис. 22-2. Скелетная схема преобразователей постоянного напряжения.

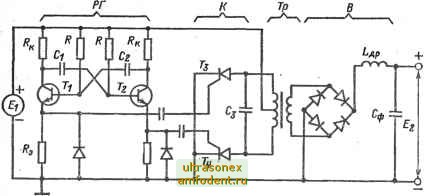

Рис. 22-3. Преобразователь постоянного напряжения с автономным генератором и управляемыми ключами.

В первой группе ППН ключами управляет специальный генератор, который питается от источника преобразуемого напряжения £ 1. Пример такого ППН показан на рис. 22-3. Здесь транзисторы Т и Та включены по схеме мультивибратора, а управляемыми ключами являются тиристоры Тз и Г4. Выходные импульсы мультивибратора

1 Емкости конденсаторов и индуктивности дросселей фильтра обратно пропорциональны частоте.

* Вообще говоря, вместо релаксационного генератора можно использовать генератор с и н у с о-и д а л ь и ы х колебаний; однако при этом ухудшаются основные показатели ППН: уменьшается к. п. д., падает выходная мощность растет коэффициент пульсаций на выходе фильтра. .
