Источник сигнала - генератор тока. Ь.сли управляющей величиной в каскаде ОЭ считать ток базы и если учесть, что в выходной цепи эквивалентной схемы действует тоже генератор тока, то внутреннюю обратную связь в таком каскаде логично рассматривать как обратную связь по току со сложением токов на входе (рис. 8-2, е). Для простоты положим суммарную нагрузку \\ Ra равной нулю и представим источник сигнала генератором тока I. Тогда эквивалентная схема каскада ОЭ изобразится так, как показано на рис, 8-3, а. Она имеет структуру, показанную на рис. 8-2, г, с тем небольшим отличием, что последовательно с источником сигнала оказывается включенным сопротивление rg.

i-0-

гО-С

1вык

б)

Рис. 8-3. Эквивалентная схема ОЭ.

а - приведенная к структуре на рис. 8-2, г; б - с явно выраженным четырехполюсником обратной связи.

Как видим, преобразование эквивалентной схемы ОЭ к канонической структуре, соответствующей параллельной связи по току, привело к необходимости использовать параметры, свойственные включению ОБ. Легко заметить, что обратная связь в данном случае положительна, т. е. способствует увеличению усилительного параметра цепи прямой передачи (в данном случае - коэффициента а), но одновременно снижает его стабильность. Последний вывод подтверждается тем, что коэффициент а при включении ОБ более стабилен, чем коэффициент Р при включении ОЭ [см. замечания к формуле (4-68) на с. 2141.

Коэффициентом прямой передачи в схеме рассматриваемого типа является коэффициент усиления тока Ki- Считая четырехполюсник обратной связи однонаправленным, представим схему так, как показано на рис. 8-3, б. Следовательно, в данном случае /?вх - э! ёвых и = 0. Из рис. 8-3, б получаем параметры цепи прямой передачи:

Ai = - a;

RblX ~

(8-1 la) (8-116) (8-1 iB)

* Действительно, после преобразования схемы входным сопротивлением цепи прямой передачи оказалось сопротивление Лд, а следовательно, управляющим током в этой цепи должен быть ток эмиттера.



в целом, с учетом обратной связи {%i = 1) и при условиях Р - оо и R = О, нужно (8-11а) разделить, а (8-116) умножить на глубину обратной связи (см. табл. 8-1), в данном случае на величину / - а. Тогда параметры транзистора принимают знакомый вид, свойственный включению ОЭ:

К,---Р: (8-12а)

Явх = (1- )Яэ = Ц; (8-126)

ob,xr (l-a) = /-S. (8-12в)

К величине - г {1 + Р) следует прибавить сопротивление Гс, поскольку истинный вход транзистора на рис. 8-3, б расположен левее зажимов обратной связи.

Влияние сопротивлений и /?я, показанных пунктиром, учитывается с помощью коэффициентов 1 и %вых h я влияние сопротивления - путем преобразования компонентов /г, Rr, б по теореме об эквивалентном генераторе. Опуская выкладки (см. 3-е издание данной книги), запишем получающиеся выражения для параметров каскада:

/?вых = /-к(1 + Р7б). (8-13С)

Величины Рое, 7бо> Уб имеют тот же смысл, что и в § 7-2. Если, как обычно бывает, результирующая нагрузка состоит из параллельно включенных сопротивлений /?к и Ra, то (8-13а) следует умножить на Rk/{Rk + Rh). а (8-13в) сложить параллельно с R, После этого выражения (8-13) совпадут с (7-17), (7-15) н (7-22).

Структура схемы (рис. 8-3) сохраняется и для каскада ОБ, поскольку эквивалентные схемы транзистора в обоих включениях структурно одинаковы (ср. рис. 4-13 и 4-24). Поэтому для каскада ОБ достаточно на рис. 8-3 и в предыдущих формулах заменить Гд на Лб, / к на г1 и alg на -p/g. Тогда вместо формул (8-12) получим для каскада ОБ:

/=rfp-=а; Явх = (1 + Р) Яб; Rsb.x = /- (1 + Р) = г,

(к величине Rx == / б / (1 i Р) нужно прибавить сопротивление г, включенное до четырехполюсника прямой передачи).

Обратная связь в данном случае отрицательная, а цепь прямой передачи представляет собой эквивалентную схему транзистора при включении ОЭ.

Источник сигнала - генератор э. д. с На рис. 8-4, а показана вдеализированная эквивалентная схема каскада ОЭ, структура которой соответствует последовательной обратной связи по току (см. рис. 8-2, в). Источником сигнала является генератор



Е а коэффициентом прямой передачи - крутизна усилителя. Обратная связь в данном случае отрицательная, т.е. она уменьшает коэффициент передачи, но повышает стабильность усиления.

Считая четырехполюсник обратной связи однонаправленным, представим его так, как показано на рис. 8-4, б. В данном случае

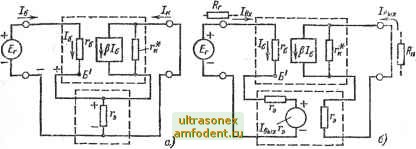

Рис. 8-4. Эквивалентная схема ОЭ.

а - приоедеяная к структуре на рнс. 8-2, в\ 6 - явно выраженным четырехполюсником

обратной связи.

вх и = вых и = Г д. Из рис. 8-4, б следует, что параметры цепи прямой передачи равны:

Явк - Гб, Явых ~ ft-

(8-14а)

(8-146) (8-14В)

Поскольку сопротивление Ад в н у т р е н н е е, т. е. неизбежное , то даже при бездействующей обратной связи величину (8-14а) нужно умножить на поправочные) коэффициенты ljj и 1еых а величины (8-146) и (8-14в) сложить соответственно с /?выхх и /?бхи (см- табл. 8-1). Используя (8-76) и (8-8г), получаем:

вхи=--р- ; вых = Гбт-Га

г* 4-г

Следовательно, параметры транзистора без учета внутренней обратной связи имеют вид:

S== -- вхи?вых а-- ;

Гб Гб + Гв

Явх=Гб+Гз; Явых = гк + Га.

(8-15а)

(8-156) (8-15в)

С учетом же внутренней обратной связи (xs = - Га) нужно (8-15а) разделить, а (8-156) и (8-15в) умножить на глубину обратной связи (см. табл. 8-1), в данном случае на величину l-f-Pveo- Поэтому параметры реального транзистора при-
