менение пакетной коммутации для телефонной связи или передачи в реальном масштабе времени.

Телефонная связь в локальной сети. Телефонную связь, реализованную на базе протокола TCP/IP, называют IP-телефонией, реализацию IP-телефонии в локальной компьютерной сети - LAN-телефонией. Цель LAN-телефонии заключается в организации телефонной связи внутри предприятия, оснащенного такой сетью. Эта технология позволяет осуществлять передачу речи с помощью IP-протокола, не нуждаясь в традиционной телефонной инфраструктуре. Благодаря этому корпоративная сеть, которая ранее строилась на базе ведомственных АТС, может передать свои функции локальной компьютерной сети предприятия.

В качестве терминального оборудования LAN-телефонии могут использоваться Ethernet-телефоны, телефонные шлюзы и обычные ПК с подключенными звуковой картой, наушниками и микрофоном. Все терминальные устройства могут участвовать в сеансе связи одновременно при условии соблюдения для них стандарта Н.323, регламентирующего совместимость устройств LAN-телефонии. Ethernet-телефон по внешнему виду напоминает обычный телефонный аппарат, у которого вместо разъема RJ11, предназначенного для подключения стандартного телефонного кабеля, имеется разъем BNC для подключения к LAN на базе коаксиального кабеля при разъеме RJ45 для подключения к сети на базе витой пары. В Ethernet-телефоне, как и в обычном телефонном аппарате, выполняется преобразование звукового колебания в электрические сигналы, а затем АЦП, разбитием оцифрованной речевой информации на пакеты и их передача. Если ПК выступает в роли абонентского терминала, он должен иметь соответствующее аппаратное и программное обеспечение. Аппаратная часть - это сетевая и звуковая платы, наушники и микрофон. Программная часть - программа, поддерживающая телефонную связь посредством IP-сети и протокол Н.323.

Телефонный шлюз - это устройство, осуществляющее обмен речевыми сообщениями между LAN и стандартной телефонной сетью PSTN. В шлюзе речевая информация, передающаяся по LAN, извлекается из пакетов, декодируется и приводится к виду, используемого в телефонной сети. Подключаемое к шлюзу оборудование может быть аналоговым или цифровым. При подключении к шлюзу стандартных аналоговых телефонных аппаратов (шлюз с портом FXS) шлюз эмулирует для этих аппаратов стандартные сигналы АТС. При подключении аналоговой телефонной станции (шлюз с порта FXO) шлюз эмулирует работу обычного абонентского терминала. К шлюзу может быть подключена АТС через цифровую линию связи, поддерживающую до 30 телефонных соединений одновременно.



Гейткипер

Наушники

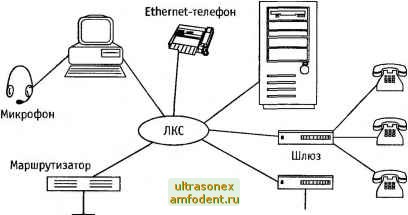

Рис. 13.19. Структурная схема LAN-телефонии

Главным управляющим устройством LAN-телефонии (рис. 13.19) является компьютер с серверной программой, называемой гейткипером или администратором вызовов. В задачи такой системы входит сопоставление телефонного номера абонента с текущим IP-адресом его терминала, а также предоставлении возможных услуг - переадресации, определение номера вызывающего абонента, удержание соединения и т.д. Важной компонентой сети LAN-телефонии является DHCP-сервер. В его функции входит автоматическая конфигурация протокола TCP/IP для новых устройств, подключенных к локальной сети, т.е. присвоение им IP-адресов, адреса шлюза и остальных параметров, необходимых для функционирования сети. Это позволяет подключить Ethernet-телефон в любое свободное гнездо в произвольном месте локальной сети и тут же вызывать с него или принимать вызовы. Для каждого телефона существует идентификатор, по которому гейткипер находит его в сети, несмотря на возможные изменения IP-адреса. Это удобно для служащих, меняющих свое рабочее место в течение рабочего дня.

Процесс установления соединения происходит следующим образом. Когда на терминале (телефоне или компьютере) набирается номер вызываемого абонента, терминал обращается по сети к гейтки-перу. Тот в свою очередь идентифицирует вызывающего абонента по его IP-адресу и паролю в своей базе данных. Если доступ к требуемому номеру разрешен с этого терминала, то гейткипер определяет



1Р-адрес вызываемого абонента и направляет ему вызов. Если же вызов адресован абоненту стандартной телефонной сети, то он направляется на соответствующий телефонный шлюз. После установления связи с терминалом или шлюзом, гейткипер не участвует в обмене речевой информацией между терминалами, но в это время он ведет журнал учета вызовов и прочих событий. При разрыве соединения фиксируется длительность разговора.

Пропускная способность LAN с точки зрения телефонной нагрузки (число одновременных разговоров) определяется шириной передаваемого спектра одного голосового соединения и скоростью передачи данных в сети. Преобразование речи методом ИКМ требует скорости передачи 64 Кбит/с. Однако применение компрессии стандарта G.723.1 ACELP снижает это требование до значения 5,3 Кбит/с. Тогда, например, в 10-мегобитной сети Ethernet, даже с учетом того, что фактическая скорость передачи данных не более 5 Мбит/с (из-за коллизий), можно поддержать до 65 или 400 телефонных разговоров одновременно, 65 - при использовании кодека ИКМ стандарта G.711, а 400 при использовании кодека и компрессии стандарта G.723.1 ACELP. На LAN со скоростью 100 Мбит/с реально установление соответственно 650 и 4000 одновременных разговоров.

Если сеть предприятия подключена к Интернету, то появляется возможность использовать ее для соединений на дальнее расстояние через глобальную IP-сеть. Для этого собеседник должен быть подключен к 1Р-телефонии. Он может быть и с обычным телефоном, если поблизости от него функционирует шлюз, совместимость со стандартом Н.323, который имеет выход на городскую телефонную сеть.

Глобальная связь в глобальной сети Интернет. Региональные и глобальные компьютерные сети, предназначенные в основном для передачи данных, уже начинают использоваться для передачи речи. Наиболее привлекательна с этой точки зрения глобальная компьютерная сеть Интернет, представляющая собой совокупность локальных сетей и хост-компьютеров, связанных между собой спутниковыми и радиоканалами, обычными телефонными сетями и ISDN. Их объединяет то, что все они используют стандартный комплекс протоколов Интернет TCP/IP.

Вначале телефонные компании и производители телекоммуникационного оборудования скептически относились к инициативе передачи речи по Интернету. Но согласно прогнозам некоторых исследовательских фирм в ближайшее время на Интернет-телефонию будет приходиться до 40 % рынка международных телефонных переговоров. Интернет-телефонию называют IP-телефонией по названию протокола, используемого в Интернету.

В компьютерной сети Интернет, для того чтобы осуществить связь (рис. 13.20), пользователи двух компьютеров должны соединиться со
