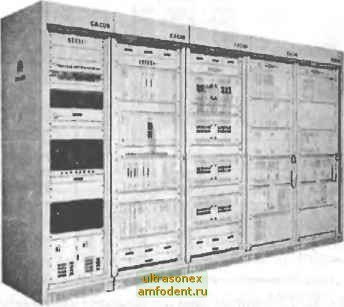

Рис. 21.13. Внешний вид широкополосной коммутационной системы С&С08 iNET

терфейсы для осуществления интегрированного доступа к широкополосным и узкополосным услугам.

Основные сетевые решения на базе С&С08 iNET:

Оптимизация сети.

Большая емкость, высокая производительность, различные виды удаленных коммутационных модулей и гибкая организация сети С&С08 iNET позволяют оптимизировать структуру сети по принципу меньше станций большей емкости с разнообразными услугами .

~ Создание межсетевых шлюзов.

Коммутационная система С&С08 имеет большую емкость, высокую способность аутентификации, совершенную систему сигнализации и большую емкость для хранения данных биллинга. Это делает ее идеальным решением для создания шлюзовых станций.

Бизнес-сети.

Интеллектуальная бизнес-сеть на базе С&С08 имеет большие возможности по расширению спектра услуг и быстрому, безопасному и надежному вводу их в эксплуатацию. Кроме того, она имеет большие преимущества в создании услуг, внедрении их в режиме реального



времени, сигнализации, тарификации, техобслуживании, производительности и емкости.

Виртуальная частная сеть (VPN).

С&С08 iNET предоставляет функцию конвергенции виртуальных выделенных соединений PVC, которые поддерживают услугу VPN с технологией виртуальной маршрутизирующей коммутации VSR (Virtual Switching Route) для обеспечения высокоскоростной и надежной широкополосной связи.

Решение IP-HOTEL.

IP-HOTEL предоставляет разнообразные услуги для гостиниц (быстрый доступ к Интернет, VPN, PORTAL, Centrex и т.д.). Это решение обеспечивает простой доступ к Интернет без назначения абоненту IP-адреса. Система управления гостиницей предлагает единое управление широко- и узкополосными услугами и биллинг.

Решение для широкополосных кампусных сетей .

Широкополосные кампусные сети (сети университетских городков) предоставляют студентам услуги LAN и ADSL. Такие сети имеют функцию аутентификации и ведения индивидуальных счетов. Сеть осуществляет высокоскоростное взаимодействие LAN в зоне университетского городка. Более того, она предоставляет возможность гибкой изоляции сетей отдельных общежитий и городка в целом при помощи технологии VLAN. Она решает проблему разделенного доступа к Интернет в общежитиях. Кампусная телефонная карта может поддерживать не только телефонные услуги, но и доступ к Интернету.

Другие услуги.

С&С08 iNET поддерживает решения для интеллектуальных услуг внутри сообщества университетского городка, широкополосное видео, высокоскоростной доступ к Интернет, обходной доступ к Интернет абонентов PSTN/ISDN, интеллектуальные 1Р-услуги, IP-телефонию и др.

21.4. Высокоскоростной коммутирующий маршрутизатор Radium 8750

Radium 8750 представляет собой двухплоскостной коммутирующий маршрутизатор DPRS (Dual Plane Switch Router) (рис. 21.14). Radium 8750 содержит плоскости услуг ATM и IP, которые обрабатывают соответствующие услуш независимо. Плоскость услуг формирует пакеты фиксированной длины, уровень коммутации обеспечивает Функцию высокоскоростной неблокирующей коммутации (от 50 до 160G) для этих пакетов.



IP-управление ATM-управление

Плоскость АТМ-услуг


Обработка ATM-уровня

Управление АТМ-очередью

Обработка IP-уровня

Управление IP-очередью

Плоскость 1Р-услуТ

Интерфейсы услуг

MPLS

Общая коммутационная матрица

Управле-

Обработка

ние АТМ-

АТМ-

очередью

уровня

Управле-

Обработка

ние IP-

очередью

уровня

Интерфейсы услуг

VPI/VCI

Нагрузка 48 байт

Входные ячейки ATM

IP-заголовок

Нагрузка 48 байт

Метка

Ячейк! ATM

Входной IP-пакет

Внутренняя меточная коммутация пакетов фиксированной длины

VPI/VCI

Нагрузка 48 байт

Входные ячейки ATM

IP-заголовок

Нагрузка 48 байт

Входной IP-пакет

Рис. 21.14. Двухплоскостной коммутирующий маршрутизатор Radium 8750

Уровень IP услуг работает независимо от уровня ATM услуг, полностью преодолевая недостатки режима IP over ATM и устраняет проблемы низкой эффективности и задержек преобразования пакета в ячейку. Radium 8750 обеспечивает динамичное расширение емкости коммутации обоих уровней и использует высокоскоростные преобразовательные устройства для достижения вьюокоскоростного соединения между ними. Согласно требованиям различных услуг, оператор может выбрать различные платы интерфейсов для формирования уровня услуг. В то же время, оборудование обеспечивает полный механизм QoS (Quality of Service) и унифицированную систему гарантированного управления несущей сетью.

В широкополосных мультисервисных сетях Radium 8750 работает как платформа магистральной коммутации и предоставляет различные услуги с требуемым QoS, такие как PCS, GE, FE, ATM, MPLS
