Тарифы за соединения могут гибко устанавливаться в зависимости от типа данных и времени суток. Для немедленного начисления оплаты может гибко устанавливаться дополнительная оплата в соответствии с типом данных и временем суток.

хранение 20 ООО квитанций за вызовы в кэш-памяти уровня 1 в SM;

хранение 8 ООО ООО квитанций за вызовы в кэш-памяти уровня 2 в ВАМ;

резервирование 2 ООО ООО квитанций за вызовы на оптическом диске объемом 230 Мбайт;

резервирование 5 700 ООО квитанций за вызовы на оптическом диске объемом 650 Мбайт.

Производство в России. 13 марта 2001 г. комиссия Министерства Российской Федерации по связи и информатизации приняла решение о разрешении оборудованию городской и сельской коммутационной системы С&С08, производимой на ЗАО Совместное Предприятие БЭТО-ХУАВЭЙ , применяться наравне с отечественным оборудованием электросвязи.

Совместное предприятие БЭТО-ХУАВЭЙ , расположенное в г.Уфе, создано в апреле 1997г. Учредителями СП являются компания Huawei Technologies* (г. Шэньчжэнь, КНР) и ОАО Концерн БЭТО (г. Уфа, РФ).

В настоящее время в БЭТО-ХУАВЭЙ освоен выпуск коммутационных систем С&С08 по технологии компании Huawei Technologies*. На производственных площадях установлено прецизионное оборудование ведущих компаний Японии, Голландии и США, позволяющее изготавливать все виды печатных плат 5-го кпасса точности, применяемое в России впервые. Платы проходят как внутрисхемное, так и функциональное тестирование. В настоящее время технологическое оборудование, имеющееся в БЭТО-ХУАВЭЙ , позволяет практически в полном объеме изготавливать коммутационную систему С&С08, начиная с формовки элементов, сборки печатных плат на линии поверхностного монтажа, изготовления кабельной продукции и заканчивая сборкой блоков, металлоконструкций и наладкой всего коммутатора.

Сертификация

Применение. Коммутационная станция С&С08 широко применяется более чем в 20 странах мира (Россия, Бразилия, Югославия, Румыния, Гонконг, Китай, Таиланд, Литва, Эстония и др.). Решение С&С08 применяется в 40 наиболее крупных городах Китая, в т.ч. в Пекине и еще 15 столицах провинций. В г. Шэнчьжэнь установлена крупнейшая станция в мире емкостью 260 ООО портов. Объем продаж С&С08 увеличился за последние пять лет более чем в 9 раз, составив 16,5 млн. портов в 2000 г., и имеет тенденцию к дальнейшему росту.



TSM-1


Рабочие станции операторов

Другие АТС

Суммарная емкость: 4976 аналоговых и 32 цифровых абонентских линий, 2640 соединительных линий, 32 интерфейса PRI. Системы сигнализации: ОКС-7,2BCK, МЧЧ. Предоставляемые услуги: ТфОП, ISDN.

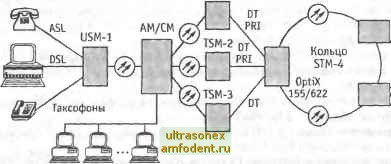

Рис. 21.11. Интегрированная сетевая платформа С&С08 iNET:

AM/CM - модуль управления и связи; USM - абонентский коммутационный модуль; TSM - коммутационный модуль соединительных линий; OptiX 155/622 - система оптической передачи SDH компании Huawei; ASL - аналоговая абонентская линия; DSL - цифровая абонентская линия; DT - цифровая соединительная линия; PRI - интерфейс первичной скорости

Всего в мире эксплуатируется 68 млн. портов С&С08. По показателю общей емкости систем, работающих по всему миру, компания занимает 9-е место в мире (по данным на конец 1999 г.).

Применение коммутационного оборудования С&С08 в России началось с пилотного проекта в г. Стерлитамаке в 1998 г. В ходе эксплуатации станции полностью подтверждены ее высокие эксплуатационные характеристики и функциональные возможности.

Наиболее крупные проекты по поставке коммутационных С&С08 систем в России:

Рамочное соглашение на 300 тыс. линий для ОАО Башинфор-мсвязь (Башкортостан).

Рамочное соглашение на 200 тыс. линий для ОАО Таттеле-ком (Татарстан).

Комплексные проекты (C&C08+Honet+ADSL) на 60 тыс. линий для ОАО Уралсвязьинформ (Пермская область).

Часть рамочного соглашения для ОАО Башинформсвязь - УВС-2/7 для ГТС г. Уфы на базе коммутационной системы С&С08 показана на рис. 21.11.



Сервер SCP WECC SIP

iManager

Уровень услуг


Уровень доступа к услугам

ALIM

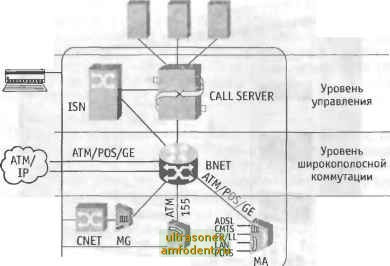

Рис. 21.12. Структурная схема широкополосной коммутационной системы С&С08 iNET:

SIP - Session Initiation Protocol; ISN - интеллектуальный узел услуг; MG - медиа-шлюз; ALIM - модуль линии ATM; iManager - универсальная система управления; BNET - широкополосное коммутационное поле; CNET - узкополосное коммутационное поле; WECC -Web Enabled Call Control; SCP - Service Control Point

Ha основе коммутационной системы с цифровым программным управлением С&С08 компания Huawei Technologies* разработала интегрированную сетевую платформу С&СОВ iNET, объединив в ней технологии ATM, IP, оптической связи и IN. Эта платформа является одной из немногих систем в мире, поддерживающих ujnpoKononocHbie сети следующего поколения (рис. 21.12, рис. 21.13).

CNET - узкополосное коммутационное поле временного типа.

BNET- ujnpoKononocHoe коммутационное поле большой емкости с пакетной коммутацией, которое является ядром С&СОВ iNET. Его емкость может масштабироваться от 15G до 160G. Использование двух-плоскостной архитектуры для осуществления единой коммутации ATM, IP, MPLS и речевых услуг позволяет системе избежать ограничений технологии 1Р поверх АТМ (IPoA).

Модуль мультисервисного доступа МА (Multi-service access) и медиашлюз МО (Media Gateway) обеспечивают многообразные ин-
