ции, Транзитной станции, меходугородной станции и меходународного шлюза. С&С08 поддерживает современные принципы построения сетей, обеспечивая в будущем плавный переход к сетям следующего поколения.

Архитектура системы (рис. 21.10). Цифровая коммутационная система С&СОВ состоит из модуля управления и связи (АМ/СМ) и коммутационных модулей (SM), число которых зависит от емкости станции. Емкость коммутационной системы может быть плавно расширена до 800 ООО абонентских линий (ASL) или до 180 ООО цифровых соединительных линий (DT).

Модуль АМ/СМ осуществляет функции связи между модулями SM, а также обеспечивает управление системой в целом. В состав АМ/СМ входят центральное коммутационное поле и сигнальное коммутационное поле. Емкость центрального коммутационного поля может гибко конфигурироваться от 16 384x16 384 (16кх16к) до 131 072x131 072 (128кх128к) временных интервалов. При этом обеспечивается неблокирующая коммутация с временным разделением каналов.

АМ/СМ состоит из РАМ (основной модуль управления), СМ (модуль связи) и ВАМ (вспомогательной модуль управления). Модуль РАМ осуществляет контроль и управление всей системы в целом, а также обеспечивает интерфейс между главным процессором и терминалом техобслуживания. Модуль СМ обеспечивает каналы передачи речи и сигнализации между модулями SM, для чего предоставляет два типа интерфейсов: оптический интерфейс (OFL) и электри-

X.25/V.24/V.35

Оптический интерфейс

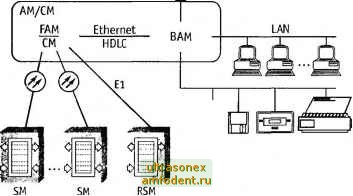

Рис. 21.10. Архитектура системы С&С08:

АМ/СМ - модуль управления и связи; ВАМ - вспомогательный модуль управления; SM - коммутационный модуль



ческий Е1/Т1. Модуль ВАМ играет роль сервера системы технической эксплуатации и управления, построенной по архитектуре клиент-сервер . Для связи модуля ВАМ с терминалами техобслуживания могут использоваться разнообразные интерфейсы, такие как LAN и WAN, такие как Х.25, V.24 или V.35.

Основная функция коммутационного модуля SM - предоставление абонентских и сетевых услуг и интерфейсов. SM имеет функцию независимой коммутации. Он также реализует функции, связанные с управлением распределенными базами данных, обработкой вызовов, эксплуатацией и техобслуживанием абонентских и соединительных линий. Коммутационное поле с временным разделением модуля SM имеет емкость 4096x4096 временных интервалов и осуществляет коммутацию в пределах модуля, а также обеспечивает взаимодействует с центральным коммутационным полем модуля АМ/СМ для осуществления межмодульных соединений между SM.

Модуль SM обеспечивает большой набор интерфейсов UNI (интерфейс пользователь-сеть ) и NNI (межсетевой интерфейс).

UNI в SM содержит;

Интерфейс аналоговой абонентской линии.

Интерфейс базовой скорости ISDN BRI (2В + D).

Интерфейс первичной скорости ISDN PRI (ЗОВ + D). . Интерфейс V.5 (V.5.1 и V.5.2).

Интерфейсы сетей передачи данных Е1, V.24 и V.35 для реализации скоростей Nx64 кбит/с (Л/ = 1, 2,30) и субскоростей (9,6 кбит/с, 19,2 кбит/с и т.д.).

Межсетевой интерфейс NNI в SM содержит:

Интерфейс Е1/Т1 с разнообразными системами сигнализации. Модуль SM может использоваться в различных конфигурациях.

Соотношение числа соединительных и абонентских линий может гибко конфигурироваться.

Типовыми конфигурациями SM являются:

коммутационный модуль абонентских линий (USM): емкость модуля составляет 6688 аналоговых абонентских линий (ASL) или 3344 цифровых абонентских линии (DSL);

коммутационный модуль соединительных линий (TSM): емкость 1440 цифровых соединительных линий (DT).

Коммутационный модуль SM также может использоваться в качестве независимой станции. Типовой конфигурацией является 5472 абонентских и 480 соединительных линий.

Удаленные модули и построение сетей. Коммутационная система С&С08 поддерживает три типа удаленных модулей: RSM (удаленный коммутационный модуль); RSA (удаленный модуль абонентского доступа) и RIM (удаленный интегрированный модуль).



Модуль RSM представляет собой модуль SM, используемый в качестве удаленного модуля, соединенного с опорной станцией по интерфейсу Е1. Функции и интерфейсы RSM аналогичны функциям и интерфейсам SM. Типовая конфигурация RSM составляет 5472 ASL7480 DT.

Модуль RSA представляет собой абонентскую кассету SM или RSM, используемую в качестве отдельного блока в удаленных точках и соединенную с SM или RSM через интерфейс Е1. Он предназначен для быстрого и экономичного подключения абонентов. Емкость блока RSA составляет 256 ASL на одну кассету. Интерфейс Е1 компактно встроен в абонентскую кассету. Емкость RSA может плавно наращиваться путем простого увеличения числа абонентских кассет. RSA обладает развитыми возможностями доступа, включая интерфейсы аналоговой линии, BRI, V.24/V.35 и т.д.

RIM также предназначен для быстрого и экономичного подключения удаленных абонентов. В своем комплекте RIM содержит абонентскую часть, оборудование электропитания, батареи и интерфейс контроля окружающей среды и представляет из себя интегрированное решение. Он пригоден для областей применения с неблагоприятными условиями окружающей среды. Выпускаемая серия RIM включает модули внутреннего и наружного типа, отвечающие различным требованиям установки.

При использовании различных типов удаленных модулей, таких как RSM, RSA, RIM и систем передачи PDH и SDH, а также металлических кабелей и ВОЛС, система С&С08 позволяет формировать наиболее экономичные и высоконадежные сетевые топологии (кольцевые, древовидные, линейные).

Система сигнализации. В соответствии с рекомендациями ITU-T и другими техническими стандартами, система сигнализации коммутационной системы С&С08 поддерживает такие виды сигнализации, как 0КС7 (МТР, TUP, ISUP, ТСАР, SCCP, ОМАР, INAP), V5, DSS1, линейные ВСК1/ВСК2 и регистровые многочастотный челнок/пакет/ безынтервальный пакет (АОН)/ декадный код.

Преимущества системы сигнализации коммутационной системы С&С08:

Высокая надежность и производительность: Функции по обработке сигнализации 0КС7 распределены между коммутационными модулями. Каждый коммутационный модуль поддерживает до 24 звеньев 0КС7.

Многофункциональность системы. Система может использоваться в качестве пункта сигнализации SP, интегрированного или независимого транзитного пункта сигнализации STP.

Полные функции мониторинга сигнализации с трассировкой сообщений и побитовой интерпретацией информации.
