21.2. Построение транспортных сетей на базе оборудования компании Huawei Technologies Co., Ltd

В настоящее время транспортные сети можно разделить на три уровня. Для нижнего уровня - уровня доступа - характерна малая емкость, сложная топология сети. На этом уровне в основном применяется оборудование уровня передачи STM-1 или STM-4.

На региональном уровне топология сети состоит в основном из колец, для построения которых применяется оборудование уровня передачи STM-16, STM-4 или STM-1.

На самом верхнем, магистральном, уровне требуется большая емкость сетей передачи, при этом информация передается на большие расстояния. На этом уровне применяется оборудование уровня передачи STM-16 и оборудование передачи SDH на основе высокоплотного мультиплексирования с разделением по длинам волн DWDM со скоростями передачи до 320G.

Ниже в качестве примера рассмотрено построение транспортных сетей на базе оборудования OptiX компании Huawei Technologies Co., Ltd .

Компания Huawei Technologies Co., Ltd , несмотря на свой молодой возраст, не только лидирует на рынке Китая, но и уверенно выходит на мировой и российский рынок. Теперь уже не только альтернативные операторы связи, но и традиционные операторы Электросвязи видят в компании Huawei Technologies Co., Ltd серьезного партнера, способного потеснить других поставщиков телекоммуникационного оборудования на российском рынке. Примером тому может быть то, что молодая китайская компания участвует в крупных тендерах, где не только уверенно держится среди крупных поставщиков оборудования, но и все чаще и чаще побеждает. Выбор операторами оборудования компании Huawei Technologies Co., Ltd обусловлен тем, что она является одной из самых динамично развивающихся фирм-производителей, поставляющей высококачественный и полный ряд оборудования для транспортных сетей.

Компания Huawei Technologies Co., Ltd выпускает весь спектр оборудования для построения транспортных сетей любого уровня, начиная от уровня доступа и заканчивая магистральным уровнем.

Серия транспортного оборудования OptiX представлена следующим технологическим рядом:

> OptiX 155/622H - Мини-система SDH уровней STM-1/STM-4. Имеет малые размеры (436x86.1x293 мм). Совместимость STM-1/STM-4. Может работать как ТМ, REG, ADM, MADM. Трибутарные интерфейсы: 80хЕ1 (электрические). Линейные интерфейсы: 6x155М / Зх622М (оптические). Матрица кросс-соединений 16x16 VC-4, VC-4/3/12.



OptiX 155/622 - Стационарное оборудование STM-1/STM-4.

Устанавливается в стандартный ETSI статив.

Совместимость STM-1/STM-4.

Переход с STM-1 на STM-4 без перерыва в работе.

Может работать как ТМ, REG, ADM, MADM.

Матрица кросс-соединений 24x24 VC-4.

Трибутарные интерфейсы E1/E3/DS3/E4.

Трибутарная емкость 252хЕ1.

Оптические и электрические интерфейсы STM-1 на трибутарной стороне.

Линейная емкость 8xSTM-1, 4xSTM-4.

OptiX 2500+ - Оборудование Мульти-ADM уровня STM-16.

MADM - выполнение функций нескольких мультиплексоров ввода-вывода.

Совместимость плат по всем разъемам

Двухуровневая матрица кросс-соединений, матрица кросс-соединений высокого

уровня - 128x128 VC-4, матрица кросс-соединений нижнего уровня - 2016x2016 VC-12.

Прямой ввод-вывод сигналов Е1 с уровня STM-16.

Трибутарная емкость 504хЕ1, 16xSTM-4, 40xSTM-1.

Линейная емкость 6xSTM-16

Может работать как ТМ, ADM, REG, MADM.

Переход с STM-1 на STM-4 и на STM-16 без перерыва в работе.

OptiX 10G - Оборудование уровня STM-64.

Высоко интегрированная система.

Сверх мощная способность матрицы кросс-коммутации - 768x768 VC-4. Максимальная емкость доступа 120 Гбит/с: 8xStM-64 + 16xSTM-16, 40xSTM-4, 128xSTM-1(0/E) интерфейсы. Кольца STM-4/16 на трибутарной стороне.

Встроенные модули OFA и DCM для передачи по одному волокну (G.652) на расстояние до 150 км.

OptlX BWS 320G - 32-канальная система DWDM. Расстояние передачи - до 10ОО км. Наличие интерфейсов

STM-64,STM-16, STM-4, STM-1.

Интерфейсы ATM & IP.

Максимум 32xSTM-64 или 128х STM-16 сигналов по одному оптоволокну. Оптическое волокно G.652, G.655.

OptiX iManager Т2100Я2000 - Системы сетевого управления. Особо стоит отметить, что система управления OptiX 11\Лападег управляет всей линейкой оборудования OptiX - SDH/DWDM/Metro (1Р,АТМ). Система управления OptiX iManager обладает полным набором функций управления:

Управление топологией сети.

Управление конфигурацией сетевых элементов.

Устранение ошибок.

Управление рабочими характеристиками.

Управление безопасностью.

Управление технической эксплуатацией.

Основные технические характеристики оборудования серии OptiX: Наработка на отказ (MTFB): 120 ООО часов.

Точность синхронизации сетевого элемента NE: ±0.2 ррт (согласно рекомендациям ITU-T не более ±4.6 ррт).

Число NE в цепочке синхронизации: 24 (ITU-T. не более 20). Время защитного переключения:

Время защиты пути: б 10 ms (ITU-T: не более 50 ms).

Время защиты мультиплексной секции (MS): б 30 ms (ITU-T: не более 50 ms).



Дальность передачи:

Без повторителей: 200 км (с усилителями EDFA).

Без электрических регенераторов- до 10ОО км (DWDM).

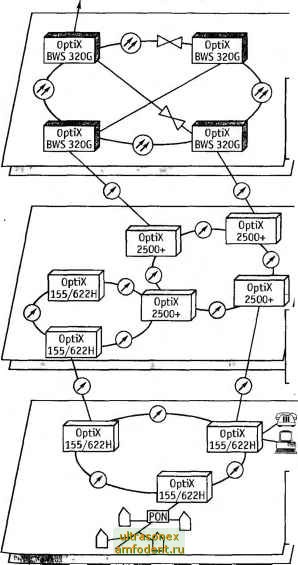

К международному шлюзу


Магистральный уровень

Большая емкость

Большие расстояния передачи

. DWDM/STM-64/STM-16

Региональный уровень

Сложная сетевая топология

Большое количество узлов коммутации трафика

STM-16/STM-4/STM-1

Уровень доступа

Небольшая емкость

Комбинированные режимы передачи

STM-4/STM-1

Рис. 21.4. Ислользование оборудования OptiX на магистральном региональном и уровне достула
