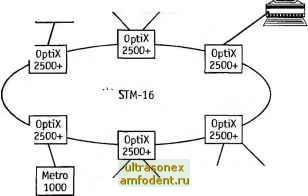

Использование перечисленного выше оборудования на различных уровнях показано на рис. 21.4.

Компания Huawei Technologies Co., Ltd своевременно отслеживает изменение потребностей рынка. В настоящий момент жизнь показывает, что по транспортным сетям помимо традиционного TDM-трафика нужно передавать еще ATM и IP трафик. Оборудование OptiX 155/622Н, OptiX 2500+, OptiX 10G и OptiX BWS 320G с помощью специальных плат имеет возможность передавать ATM и IP трафик. В научно-исследовательских центрах компании разработано оборудование серии Metro, которое полностью отвечает духу времени и позволяет передавать любой трафик - TDM,ATM или IP.

Оборудование компании Huawei Technologies Co., Ltd имеет ряд преимуществ, среди которых:

-увеличение емкости без прерывания трафика. Обеспечивается путем простой замены оптических плат (рис. 21.5);

OptiX STM-1 I OptiX


OptiX I STM-4 I OptiX

Рис. 21.5. Увеличение емкости без прерывания трафика

OptiX 2500+

OptiX 2500+

STM-16

STM-16

OptiX BWS 320G

СТРоссЙи до 320 Г6/с1

8x80l<m(22dB) = 6401<ni 5 X 100km(30dB) = 500km 3 X 120km(33dB) = ЗбОкш 2 X 140kni(37dB) = 280kni lxl60kni(40dB) = 160km

OptiX BWS 320G

OptiX 2500

OptiX 2500+ ,

-JRWJ-- STM-1&

JRVJij--

STiM-ie

Рис. 21.6. Увеличение канальной емкости без прерывания трафика




OptiX i

OptiX iManager-RMS

OptiX

2500+


STM-16 Ring


OptiX 2500+

Рис. 21.7. Городская транспортная сеть в Казани

- С усилителями EDFA (Erbium Doped Fiber Amplifier) расстояние передачи без регенераторов может достигать 200 км;

- увеличение канальной емкости в оборудовании DWDM без прерывания трафика (рис. 21.6);

- проверка байта В1 - идентификация места возникновения ошибки.

- контроль рабочих характеристик каждого канала в оборудовании DWDM с помощью встроенного анализатора спектра;.

-поддерживается работа канала управления на двух длинах волн(1310 НМ и 1550 нм);

- легкая модификация топологии сети;

-доступность различных услуг и совместимость с любым SDH оборудованием;

- большое разнообразие интерфейсов;

- превосходные характеристики джиттера;

- характеристики синхронизации во всех режимах превосходят рекомендации ITU-T;

- гибкое управление трафиком;

-высокая живучесть сети благодаря использованию аппаратной зашиты и защиты на уровне сети;

- унифицированная, простая и мощная система управления, обладающая всей полнотой функций управления.



OptiX

OptiX

155/622

155/622

OptiX 155/622

STM-4

Upl @ iMan

OptiX ager

OptiX I OptiX 155/622[V>l55/622

OptiX OptiX

155/622 ~XV~ \ЪЪ1ыг


OptiX 155/622



OptiX 155/622

OptiX 155/622


Рис. 21.8. Городская транслортная сеть в Уфе

Metro 1000

Metro 1000

Metro 1000

Metro 1000

Metro 1000

Metro

Metro

1000

1000

Metro

Metro

1000

1000

OptiX iManager-RMS


Metro

Metro

1000

1000

Рис. 21.9. Применение в Германии

Оборудование для построения транспортных сетей компании Huawei Technologies Co., Ltd нашло широкое применение в мире и в России (рис. 21.7-21.9).

21.3. Цифровая коммутационная система с программным управлением С&С08

С&С08, являясь коммутационной системой нового поколения большой емкости, полностью соответствует рекомендациям и стандартам ITU-T и ETSI. Она обладает открытой модульной структурой, возможностями гибкой конфигурации, разнообразными услугами и функциями. С&С08 можно использовать в качестве оконечной стан-
