шрутизации, так и сигнализации по общему каналу сигнализации (ОКС). Сигнализация в ЦСИО реализуется в интерфейсе пользователь-сеть по каналу D (система сигнализации DSS № 1) и по каналу Е (ОКС № 7) и по ОКС при межстанционной связи.

Обмен сигнальной информацией по каналу типа D в интерфейсе пользователь-сеть . Рассмотрим процесс передачи сигналов адресной информации (номера вызываемого абонента), линейных и информационных сигналов в виде сообщений протокола DSS № 1 по каналу D в интерфейсе пользователь-сеть .

Направление и последовательность передачи сообщений по каналу D для управления процессом установления соединения по каналу В показаны на рис. 18.17. Здесь рассмотрен один из множества возможных случаев обмена сигналами по каналу D. Особенности этого случая таковы: а) сообщение протокола 3-го уровня SETUP (SETtind User Part - сообщение пользователя) содержит номер абонента Б; б) АПа и АПб содержат по одному терминалу (Т), но могут содержать до 8 терминалов.

Аб.А АПа Сеть/ Сеть J

(терминал Ai) (УК1) (УКЗ)

АПб Аб.Б

(терминал Bi)

10 11


Отбой аб.А -

Разговор или передача данных по каналу В

Disconnect-

-Release]*

Release complete

Disconnect-

Release

Release i complete

Отбой -

-Отбой аб.Б

\D re

>s: о \D

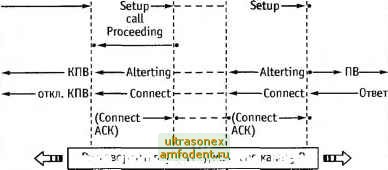

Рис. 18.17. Схема обмена сообщениями в сети сигнализации



Рассмотрим процесс сигнализации (обмена сигнальными сообщениями) в канале D [6].

Номера пунктов описания процесса соответствуют номерам строк на рис. 18.17.

1. По сигналу вызова (СВ) от Аб.А в АПа формируется сообщение протокола 3-го уровня SETUP (начало установления соединения), содержащее номер Аб.Б.

2. После приема от АПа адресной информации УК / посылает в АПа сообщение о прохождении вызова в сеть (Call proceeding). После этого в АПа происходит подключение терминала Аб.А к скоммутирован-ному каналу В на УК /. Сообщение SETUP с адресной информацией поступает в сеть J и далее в АПе.

3. Если терминал свободен, то АПе посылает сигнал посылки вызова (ПВ) в терминал Bi и формирует сигнал Alerting (запрос состояния готовности) для передачи в АПа. Из терминала Ai абоненту А передается сигнал контроль посылки вызова (КПВ).

4. При ответе аб.Б от АПб передается сообщение Connect (вызов принят) об ответе. В АПа это приводит к прекращению сигнала КПВ.

5. В ответ на сигнал Connect сеть J передает в АПб сигнал подтверждения: Connect АСК .

6. После этого в АПб подключается канал В . На этом процесс соединения для передачи речи или данных по каналу В заканчивается.

7. Пусть отбой принят односторонним. Если первым дает отбой Аб.А, то от АПа передается сообщение запроса разъединения соединения Disconnect.

8. В ответ на это УК / передает сообщение Release (подтверждение приема сигнала disconnect).

9. АПа передает в УК / сообщение подтверждения Release complete и отключает терминал А6.А от канала В .

10. Прием сообщения Disconnect в АПб приводит к передаче Аб.Б сигнала занято . Если Аб.Б дает отбой, то из АПб выдается сообщение Release.

11. Из сети J в ответ на сообщение Release, полученное от АПб, передается сообщение Release complete об отключении канала В .

На этом завершается процесс взаимодействия АПа и АПб по сигнальной сети.

Вопросам сигнализации по ОКС при межстанционной связи посвящена следующая глава. Сообщение по сети сигнализации передается в определенном формате. Формат принятого в ОКС № 7 сообщения приведен на рис. 18.18. В сигнальном сообщении, кроме собственно сигнальной информации, содержатся адрес источника и получателя, данные для контроля и управления элементами сети сигнализации, проверочные символы и флаги. Флаги используются для



Флаг

Проверочное

Сигнальная

Контроль

Адрес

Флаг

поле

информация

и управление

Рис. 18.18. Формат сообщения в общеканальной системе сигнализации № 7

разделения передаваемых друг за другом сообщений. Данные сигнализации транслируются по каналу D (в стыке пользователь-сеть ) и по ОКС при межстанционной сигнализации в пакетном режиме, а по каналу В прозрачно передаются речевая информация в цифровой форме или данные пользователей.

Контрольные вопросы

1. Каковы характерные черты ЦСИО, отличающие ее от сетей электросвязи других типов?

2. В чем состоит отличие понятий сети электросвязи и службы электросвязи!

3. Сформулируйте требования, предъявляемые к ЦСИО.

4. Назовите основные достоинства ЦСИО.

5. Доводится ли цифровой поток до абонентского пункта в ИЦСС?

6. Назовите виды служб, которые поддерживает ИЦСС.

7. Охарактеризуйте свойства гибридной сети.

8. Дайте понятие адаптивной коммутации.

9. Назовите виды сетей электросвязи, послуживших основой для перехода к ЦСИО.

10. Назовите терминалы, которые могут подключаться к абонентской линии узкополосной ЦСИО.

11. Можно ли подключать аналоговый телефонный аппарат к одной из эталонных точек Т или S многоцелевого стыка абонент-сеть в ЦСИО?

12. Охарактеризуйте отличия видов информации группы V от видов группы С.

13. Чем отличаются структуры ЦСИО и телефонных сетей?

14. Охарактеризуйте назначение канала D , используемого между терминалом и узлом коммутации каналов цифровой сети.

15. Передается ли речевая информация в канале D ?

16. Какова структура адреса абонентов ЦСИО?

17. Имеются ли в адресе абонента ЦСИО знаки, которые не анализируются на коммутационных узлах сети?

18. Каковы функции системы управления ЦСИО?

19. Что понимают под регулированием потоков сообщений в ЦСИО?

20. Можно ли свести управление в ЦСИО к маршрутизации?

21. Что входит в понятие сервиса электросвязи в терминологии МСЭ-Т?

22. Каковы функции пункта сигнализации сети сигнализации ЦСИО?

23. Может ли сообщение SETUP содержать адресную информацию?

24. Используется ли канал типа В для передачи сигналов управления и линейных в ЦСИО?
