Протоколы доступа

t-л ш

СГ 1 1

О та 1- [=

> о пз

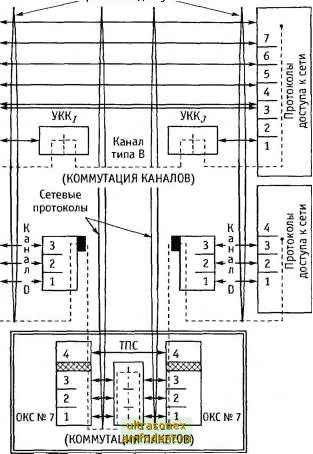

Рис. 20.4. Взаимосвязь протокольных моделей взаимодействия удаленных объектов и системы сигнализации № 7

граммному обеспечению сетевого уровня (3) канала D на узлах коммутации добавляют программный модуль (заштрихованный участок на рис. 20.4), реализующий недостающие функции протоколов ОКС № 7. Добавочные модули программного обеспечения УКК позволяют приблизить сервис ОКС № 7 к сервису канала О .

Для того чтобы в ЦСИО создавать и разрушать соединения каналов В , предоставлять пользователям услуги различных служб, УКК Должны обмениваться информацией сигнализации. Этот обмен реализуется с помощью средств централизованной системы сигнализа-



ции № 7 ITU-T. Информация сигнализации полностью отделяется от информации, передаваемой по каналам В между пользователями. Такое разделение позволяет исключить их взаимное негативное влияние.

Достоинства и функционирование общеканальной сигнализации будут более подробно рассмотрены в п. 20.2. Здесь же лишь отметим, что взаимодействие сетей сигнализации и сети информационных каналов пользователей происходит в процессе соединения информационных каналов по частям (от звена к звену). Если необходимо установить соединение канала В в интерфейсе пользователь-сеть с межстанционным каналом В , то управляющая система УКК; формирует и передает в сигнальную сеть сообщения для управления коммутацией на yKKj. Доступ устройств пользователей ЦСИО к сети обеспечивается с помощью протоколов, определяемых эталонной семиуровневой моделью взаимодействия открытых систем (ВОС).

Управление передачей сообщений в сети каналов передачи информации пользователей и в сигнальной сети описывается сетевыми протоколами. Необходимые скорость и верность передачи сигнальной информации в сигнальной сети обеспечиваются благодаря использованию пакетного способа передачи и коммутации.

20.2. Протоколы системы сигнализации № 7 ITU-T

Протоколы системы сигнализации № 7 строятся в соответствии с эталонной моделью ВОС. Различают: протоколы (подсистемы), ориентированные на пользователей (верхний уровень архитектуры); протоколы (подсистемы) передачи сообщений (нижний уровень).

В подсистему пользователей могут входить следующие объекты:

1) подсистема пользователей телефонии;

2) подсистемы пользователей услуг передачи данных с коммутацией каналов;

3) подсистемы пользователей ЦСИО (предоставление услуг передачи речи, данных, изображений);

4) подсистемы пользователей услуг технического обслуживания (ТО), технической эксплуатации и административного управления (АУ).

Подсистема передачи сообщений (ППС) предоставляет услуги подсистеме пользователей, по доставке информации в сети без соединений (подобно датаграммному способу в сетях передачи данных). Эти протоколы обеспечивают упорядоченную последовательность передачи сообщений в соответствии с эталонной моделью ВОС. Протокольная модель ОКС № 7 является четырехуровневой (рис. 20.5). Подсистема пользователей ЦСИО не требует услуг представления, сеанса и транспорта (требования пользователей ЦСИО



Пользователи ОКС № 7

Сетевые прикладные

процессы:

1) ТО и испытаний

2)управление базами

данных для расчетов

за услуги

Подсистема прикладных услуг (ППУ)

Подсистема управления сигнальными соединениями

Подсистема пользователей ЦСИО

Ур.7

Подсистема пользователей телефонной сети

Ур.4

Функции управления сетью сигнализации

Функции управления звеном сигнализации

Функции звена данных сигнализации

Ур.З Ур.2 УрЛ

Рис. 20.5. Протокольная модель ОКС № 7

по передаче сообщений сигнализации отражены в памяти данных управляющей системы УКК, средства общеканальной сигнализации имеют непосредственный доступ к этим данным). Другие подсистемы пользователей, требующие услуг представления, сеанса и транспорта, используют подсистему прикладных услуг (ППУ). На каком бы уровне не находилась конкретная подсистема пользователей, она получает услуги по прозрачной передаче данных от ППС. Любой подсистеме пользователей соответствует своя система процедур сигнализации (например, для пользователей телефонных сетей характерны процедуры установления и разъединения соединений).

Если пользователи требуют установления виртуального соединения для доставки пакетов по способу из конца в конец , то эту услугу предоставляет подсистема сетевых услуг (ПСУ). В состав этой
