Рис. 13.7. Формат маркера:

SD - начальный разделитель; АС - контроль достула; ED - концевой разделитель

Наряду с платами существуют два других вида сетевых контроллеров: РсЗмС1А-карты - для подключения к сети портативных компьютеров и Pocket-адаптеры - для подключения к параллельному порту. Pocket-адаптер может применяться и для настольных компьютеров, если требуется кабельное подкпючение к сети без вскрытия корпуса. Настройка этих адаптеров идет с помощью специального программного обеспечения. Вместе с ними поставляются драйверы для различных сетевых операционных систем.

У Pocket-адаптеров обычно бывают один или два сетевых разъема (в этом случае это BNC и RJ-45, для DIX-разъема физически не остается места). PCIMCIA-карты вообще не имеют сетевого разъема. К ним подключается специальное переходное устройство [7].

Технологии локальных вычислительных сетей. Приведенные в качестве примеров стандарты для локальных сетей в п. 13.3 и рассмотренная в данном параграфе технолотя сетей Ethernet являются довольно распространенными, но далеко не единственными.

Технология Token Ring. Популярностью пользуются технологии с кольцевыми структурами сетей. Прежде всего это сети с методом доступа Token Ring (маркерное кольцо) [24]. Кроме кольцевых сетей маркерный метод доступа используется в сетях с топологией типа шина Token bus (маркерная шина) [25].

В сетях, соответствующих стандарту IEEE-802.5 циркулирует служебный пакет - маркер длиной 3 байта (рис. 13.7.) Пакет имеет начальный и конечный разделители и байт контроль доступа . Последний служит для оповещения станций локальной сети о возмож-

Рис. 13.8. Формат пакета данные в сети Token Ring:

FC - контроль пакета, определяет тип пакета и контрольный код подуровня доступа к среде передачи; DA - адрес назначения; SA -адрес источника; DATA - собственные данные; FSC - остаток от деления на полином циклического кода 32 степени; FS - статус пакета; SFS - стартовая последовательность пакета; EFS - признак конца пакета; SD - начальный; ED - концевой разделитель

Рис. 13.9. Формат маркера FDDI

ности сформировать пакет данных и передать его смежной по копьцу станции. Если у станции есть потребность передать информацию, то она, получив маркер, преобразует его в пакет данных (рис. 13.8), имеющий в заголовке поле контроля доступа, аналогичное по назначению полю маркера, и передает следующей в кольце станции. В поле контроля доступа имеется бит, определяющий признак занятости.

Пакет распространяется по сети от адаптера к адаптеру, пока не найдет своего адресата, который установит в нем определенные биты для подтверждения того, что данные достигли адресата, и ретранслирует его вновь в кольцо. Пакет продолжит перемещение по кольцу до передавшей его станции. В ней производится проверка правильной доставки пакета адресату, уничтожается прошедший по кольцу информационный пакет и порождается новый свободный маркер.

Технология FDDI (CDDt). Оптоволоконный интерфейс распределения данных (FDDI - Fiber Distributed Data Interface, CDDI - Coaxial Distributed Data Interface) разработан в институте ANSI. Этот протокол во многом соответствует стандарту IEEE - 802.5 - Token Ring. В нем используется два типа пакетов маркер FDDI (рис. 13.9) и пакет данные FDDI (рис. 13.10).

Преамбула используется для синхронизации. Начальный разделитель идентифицирует начало пакета. Поле контроль пакета определяет класс пакета, длину адреса пакета, принадлежность пакета подуровню MAC или LLC. Поле статус пакета имеет произвольную длину и содержит биты обнаружена ошибка , адрес опознан , данные скопированы .

В FDDI маркер передается непосредственно после передачи пакета, не используются приоритеты и резервирование ресурсов системы и вводится понятие асинхронной и синхронной станции с определенными требованиями на интервалы времени между передачами в сети [8].

Рис. 13.10. Формат пакета данные FDDI:

Длина каждого поля в байтах. INFO - поле информации (ограничено общей возможной длиной кадра 4500 байт)

Основное отличие FDDI от Token Ring - использование волоконно-оптического кабеля, позволяющего поднять скорость передачи до 100 Мбит/с и использование двойного кольца, позволяющего повьюить живучесть сети.

Стандарт Fast Ethernet IEEE 802.3U. В июне 1995 г. после двух лет разработки технология Fast Ethernet была стандартизирована комитетом IEEE 802.3 (тем же комитетом в свое время был принят стандарт на классическую 10 Мбит/с Ethernet). Новый стандарт получил название IEEE 802.3U. Скорость передачи информации 100 Мбит/с.

Топология сети. Для успешного применения технологии Fast Ethernet необходимо хорошо понимать все ограничения в топологии и размерах сети, которые довольно необычны для специалистов, привыкших к классическому Ethernet. Пожалуй, единственное, что осталось от старых правил, - это максимальное (при использовании иТР-неэкранированной витой пары) расстояние между концентратором и станцией, равное 100 м. Все остальное полностью изменилось.

Вводится понятие домена конфликтов, включающего в себя сетевые устройства и часть кабельной системы, ограниченной мостами, маршрутизаторами или коммутаторами. Устройства из одного домена могут порождать конфликты при обмене данными, а устройства из разных доменов - нет. В классическом Ethernet все устройства, под-кпюченные, например, к иерархической структуре концентраторов, образовывали один-единственный домен конфликтов.

В сети с Fast Ethernet организуются несколько доменов конфликтов, но с обязательным учетом класса повторителя используемого в доменах.

Коммутатор FAST ETHERNET

Домен конфликтов 2

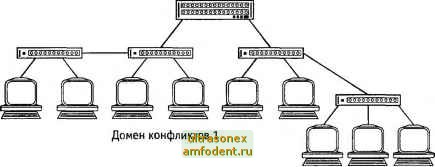

Рис. 13.11. Структура сети на повторителях класса II с использованием витой пары
