Служба телефонной связи обслуживает речевой трафик. Особенность его состоит в том, что информация передается в любой момент времени по каналу в одном направлении. При передаче речевой информации недопустимы задержки, превышающие 25 мс. (Ухо человека чувствительно к задержке сигналов в транспортной системе и к колебаниям величины задержки во времени.) Поэтому использование методов коммутации пакетов при передаче речевой информации в ЦСИО приводит к необходимости ужесточения требований к абсолютной величине задержки и колебаниям задержки при передаче сигналов, по сравнению с соответствующими требованиями, предъявляемыми к сети при передаче данных.

Положительной чертой речевого трафика является его относительная устойчивость к потере части сообщения при передаче по сети.

Особенность трафика данных состоит в малой чувствительности к абсолютной величине задержки и в большой чувствительности к потере части сообщения из-за блокировок в сети.

Основные характеристики ЦСИО. Возможности передачи речевой информации и данных в ЦСИО определяется чувствительностью к задержке, чувствительностью к искажениям, чувствительностью к потере части сообщения (блокировке).

Под чувствительностью к задержке (43) при передаче речевой информации в пакетной форме понимают критичность к запаздыванию сообщений, когда возникают трудности понимания между партнерами.

В рекомендации G.114 МККТТ максимальное время прохождения сигнала для одного направления передачи ограничено величиной 240 мс.

При передаче данных и системе защиты от ошибок с решающей обратной связью под 43 понимают критичность ко времени отклика удаленной стороны канала ПД на переданный кадр. Чем меньше эта задержка, тем меньше требуемый объем буфера передатчика. Под чувствительностью к искажениям (ЧИ) при передаче речевой информации в цифровой форме понимают зависимость качества связи от искажения отдельных элементов кадров, передаваемых в канальных интервалах систем с ИКМ. Считается, что речевая служба относительно толерантна к искажениям (благодаря большой информационной избыточности речи). Данные более чувствительны к искажениям, так как обладают значительно меньшей информационной избыточностью. Под блокировкой при пакетной передаче понимают потерю части пакетов в сети, что приводит к выпадению отдельных кадров (или групп кадров) из сообщения. Речевые сообщения относительно мало чувствительны к блокировке (благодаря возможности переспроса неправильно понятого сообщения). Блокировки при ПД весьма существенно влияют на качество связи, так как при отсутствии инфор-



Оборудование КП

1- Оборудование КК

СЛ сети КП

СЛ сети КК

к другим УК

к другим УК

Рис. 18.5. Схема УК гибридной сети с раздельными АЛ для КК и КП

мационной избыточности полученное сообщение с потерянными кадрами может быть полностью искажено.

Гибридные сети и гибридная коммутация. Промежуточным этапом перехода от традиционных сетей к ЦСИО был этап разработки, испытаний и эксплуатации гибридных сетей электросвязи. Рассмотрим особенности таких сетей.

Под гибридной коммутацией понимается совмещение на одной станции способов коммутации каналов и пакетов (рис. 18.5), причем сети с коммутацией пакетов и с коммутацией каналов независимы, общими являются только узлы коммутации. Абонент сам должен определить, ресурсы какой сети ему нужны.

Использование одной абонентской линии (или входящей соединительной линии, СЛ) для доступа к ресурсам сетей с КК и КП показано на рис. 18.6. Такая гибридная сеть (ГС) позволяет более эффективно использовать входящие СЛ и АЛ. Сообщение, поступающее от терминала (Т), несет данные о типе требуемой сети, а управляющая система узла коммутации управляет передачей сообщения в требуемом направлении.

Диаграмма, иллюстрирующая интефацию в одной линии потоков информации, передаваемых с использованием способов КК и КП, показана на рис. 18.7. Соединительные линии сети являются цифровыми (ИКМ 30/32 или ИКМ-24). В каждой такой линии часть 7кк цикла (7ц = 125 мкс) используется для передачи информации в сети КК,

1 СЛ сети КП

АЛ 1

Оборудование КП

1 СЛ сети КК

Оборудование КК

к другим УК

к другим УК

Рис. 18.6. Схема УК гибридной сети с общей АЛ для КК и КП



* h.\\

У

- Кадр -*

Рис. 18.7. Структура кадра при совмещении способов КК и КП в одной СЛ

а оставшаяся (Гц - Гкк) - для передачи информации в сети КП. Грани-

ца между полем для временных каналов (1,2.....п) и полем передачи

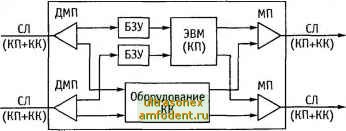

пакетов является подвижной и определяется входящей нагрузкой. Управляющая система УК оценивает интенсивности потоков заявок на установление соединений (КК) и передачу пакетов, определяет границу в кадре между зонами КК и КП, учитывая требования к качеству обслуживания при КК (допустимая норма потерь) и при КП (допустимая задержка передачи пакетов). Для объединения и разделения потоков, создаваемых в системах с КК и КП, в одной СЛ используются мультиплексоры (МП) и демультиплексоры (ДМП) соответственно (рис. 18.8). В демультиплексорах происходит разделение временных каналов и пакетов данных, а в мультиплексорах - совмещение временных каналов и пакетов, передаваемых по одной СЛ. Пакеты после их выделения с помощью ДМП записываются в буферное запоминающее устройство (БЗУ) и в дальнейшем обрабатываются в ЭВМ. Временные каналы коммутируются с помощью оборудования КК. С помощью МП происходит объединение потоков с выходов ЭВМ и оборудования КК. Следующей ступенью интефации является объединение методов КК и КП в едином поле КК-КП (рис. 18 9).

Другой разновидностью известных способов рационального использования сетевых ресурсов является адаптивная коммутация. Под адаптивной понимают коммутацию, при которой передаются дан-


Рис. 18 8 Схема УК для гибридной сети с раздельным оборудованием для КК и КП и общими СЛ
