УСП УС1 УСП

УСП УС1

ОС 7\-А

ос ОС ОС ОС

ОС ОС

Рис. 10.2. Структура аналоговой вторичной телефонной сети

В каадом узловом районе УВС соединялся со всеми АТС сети радиально, объединяя информационные потоки от АТС всех других узловых районов с АТС своего района. В пределах каждого узлового района АТС соединялись каналами по способу каждый с каждым . При емкости сети более 400-500 тыс. номеров приходилось еще более усложнять структуру, вводя новый тип узлов исходящего сообщения (УИС). Такой узел собирал информационные потоки от всех АТС своего узлового района и распределял их к УВС всех других районов. Такая структура смешанного типа характерна, например, для городской телефонной сети Москвы, Санкт-Петербурга и других крупных промышленных центров и столиц республик РФ.

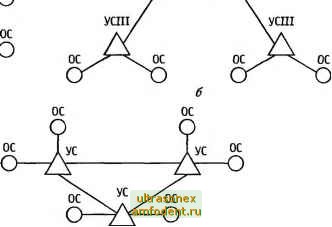

Сельские телефонные сети (СТС) строят по радиальному или по радиально-узловому способу с одним узлом первого класса УС1 (центральная АТС сельского района области) и несколькими узлами второго УСИ и, возможно, третьего УС111 класса.

Системы нумерации в телефонной сети ОП РФ. Различают две разновидности систем нумерации - закрытую и открытую. Если на сети используется закрытая система нумерация, то из любого пункта требуемый абонент вызывается набором одного и того же количества знаков. Для открытой системы нумерации это условие не выполняется. На междугородной сети России используется отфытая система нумерации, а на городских телефонных сетях ОП - закрытая. Вся территория РФ разделена на зоны семизначной нумерации. Семизначный номер абонента внутри зоны состоит из двух составляющих: двузначного внутризонового кода (аЬ) и пятизначного номера абонента местной сети (ххххх). Полный внутризоновый номер имеет вид - аЬххххх. Начинаться внутризоновый номер может с любой цифры, кроме О и 8. С нуля начинаются номера служб специального назначения внутри зоны, а цифра 8 является индексом междугородной связи. Ограничений в применении десятичных знаков для b и ххххх не устанавливается. Такие ограничения в использовании цифр для первого знака а внутризонового номера позволяют иметь в зоне нумерации не более 8 млн. абонентов. Количество зон на территории РФ может в ближайшем будущем превысить 100. Поэтому каждой зоне присваивается трехзначный междугородный код ABC. Абонент местной сети, желающий вызвать абонента другой зоны, набирает 11 знаков: SABCabxxxxx. Если необходимо установить соединение между местными сетями одной зоны, то нужно набрать 9 знаков: 82аЬххххх. Для международной связи выделен индекс 810.

На местных телефонных сетях зоны применяют закрытую систему нумерации. Значность нумерации определяется структурой сети (без узлов, с УВС, с УВС и УИС) и количеством абонентов. На городской сети без узлов используется пятизначная нумерация, на сети с УВС -шестизначная, на сети с УВС и УИС - семизначная. На сельской телефонной сети обычно используется закрытая пятизначная система нумерации.

Стратегия перехода от аналоговых вторичных телефонных сетей к цифровым. Преобразование аналоговых вторичных сетей в цифровые - актуальная задача для ТФ-ОП России. Возможны разные пути перехода от аналоговых сетей к цифровым. Для крупных сетей этот переход можно реализовать в несколько этапов: замена всех аналоговых межстанционных линий цифровыми, замена электромеханических узлов и станций цифровыми системами коммутации (ЦСК), построение цифровой сети интегрального обслуживания (ЦСИО).

Наложенная ТрсгГ цифровая сеть

ЦАТСз

I □ 3 I Т 4

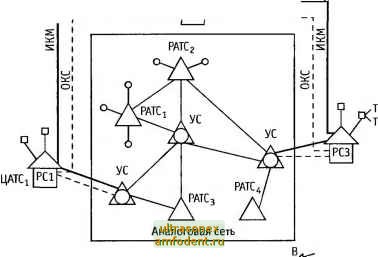

Рис. 10 3 Структура аналоговой вторичной сети переходного периода, развиваемой с помощью наложенной цифровой сети :

1 - линия ИКМ, 2 - ОКС, 3 - абонентский пункт, 4 - терминал абонента, 5 - вынос (концентратор)

Необходимые сведения об особенностях и структуре ЦСИО приводятся в гл. 18,19. Может быть предложена и другая стратегия перехода - создание так называемой наложенной цифровой сети (рис. 10.3). Такой путь позволяет минимизировать единовременные затраты, так как в момент ввода первых ЦСК возможно создание полностью цифрового участка сети, в пределах которого информация от абонента до абонента может передаваться в цифровой форме. Пользователи наложенной сети сразу получают современные услуги цифровых сетей. Кроме этого, часть услуг цифровой сети смогут получать и абоненты аналоговой сети, благодаря специально организованному доступу к ресурсам наложенной сети.

Имеется еще одно преимущество такой стратегии, состоящее в том, что рационально выбранный участок для построения наложенной сети позволяет проложить определенное число маршрутов межстанционной связи через сеть. Это сразу должно сказаться на новы-
