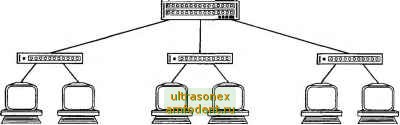

Рис. 13.12. Структура сети на повторителях класса I с использованием витой лары

В зависимости от времени задержки повторители Fast Ethernet делятся на два класса: I и II. Повторители описываются в стандарте IEEE 802.3U. Прозрачные повторители (transparent repeaters) используют лишь одну среду передачи данных, вследствие чего время задержек мало и эти повторители всегда соответствуют классу II. Преобразующие повторители (translational repeaters) могут работать с несколькими средами передачи данных и поэтому производят дополнительное преобразование данных; время задержек возрастает, и удовлетворяются лишь требования к повторителям класса I.

В Fast Ethernet внутри одного домена конфликтов могут находиться не более двух повторителей класса II (рис. 13.11) или не более одного повторителя класса I (рис. 13.12). В противном случае общая задержка превьюит допустимый порог, поэтому станции на разных концах домена не смогут корректно разрешать возникновение кон-

Та блица 13.3. Зависимость максимального диаметра сети Fast Ethernet (домена конфликтов) от используемого оборудования, м

Повторители

Кабельная система

только витая пара

витая пара + ВОК***

только ВОК

Отсутствуют*

Один класса 1

200(100+100)**

261(100 + 161)

272(136+136)

Один класса II

200(100 + 100)

309(100 + 209)

320(160+160)

Два класса II

205(100 + 5 + 100)

Соединение двух активных устройств, например станции и коммутатора

или двух коммутаторов. ** В скобках указаны рекомендуемые максимальные расстояния от станции до

повторителя и между повторителями (для повторителей класса II). *** ВОК - волоконно-оптический кабель.



фликтов. Основные варианты построения сети и ее размеры указаны в табл. 13.3 [26].

Технология Gigabit Ettiernet Следующий шаг в развитии технологии Ethernet - разработка проекта стандарта IEEE-802.3z. Данный стандарт предусматривает скорость обмена информацией между станциями локальной сети 1 Гбит/с. Предполагается, что устройства Gigabit Ethernet будут объединять сегменты сетей с Fast Ethernet со скоростями 100 Мбит/с. Разрабатываются сетевые карты со скоростью 1 Гбит/с, а также серия сетевых устройств, таких как коммутаторы и маршрутизаторы.

В сети с Gigabit Ethernet будет использоваться управление трафиком, контроль перегрузок и обеспечение качества обслуживания (qual-ity-of-service - QoS) [27]. Стандарт Gigabit Ethernet - один из серьезных соперников развивающейся сегодня технологии ATIV1 [28].

Технология ATM. Сеть ATIVI имеет звездообразную топологию. Типичная сеть ATIVI строится на основе одного или нескольких коммутаторов, являющихся неотъемлемой частью данной коммуникационной структуры. Простейший пример такой сети - один коммутатор, обеспечивающий коммутацию пакетов данных, и несколько оконечных устройств, которые одновременно могут выполнять функции как приемников, так и передатчиков информации. Каждое оконечное устройство имеет свой собственный выделенный физический канал в коммутаторе, что обеспечивает возможность обмена информацией между устройствами с использованием полной ширины полосы конкретного канала.

Реализация таких важных принципов как однородность среды сетевого взаимодействия и прозрачность для пользовательских приложений позволяет строить АТ1\Л-сети с использованием одних только коммутаторов, исключая мосты и маршрутизаторы. 1\Ларшрутизация пакетов осуществляется внутри коммутаторов со скоростью 155 1\Лбит/с на порт. Такая скорость гарантируется для всех устройств, подключенных к коммутатору.

Ячейки ATM. ATIVI - это метод передачи информации между устройствами в сети маленькими пакетами фиксированной длины, названными ячейками (cells). Фиксация размеров ячейки имеет ряд существенных преимуществ по сравнению с пакетами переменной длины. Во-первых, ячейки фиксированной длины требуют минимальной обработки при операциях маршрутизации в коммутаторах. Это позволяет максимально упростить схемные решения коммутаторов при вьюоких скоростях коммутации. Во-вторых, все виды обработки ячеек по сравнению с обработкой пакетов переменной длины значительно проще, так как отпадает необходимость в вычислении длины ячейки. И наконец, в-третьих, в случае применения пакетов переменной длины передача длинного пакета данных могла бы



вызвать задержку выдачи в линию пакетов с речью или видео, что привело бы к их искажению.

Выбор длины ячейки определялся исходя из допуска на задержку распространения через сеть речевых сигналов. Ячейки большой длины лучше используют полосу пропускания канала связи, так как при этом в сеть передается меньше заголовков ячеек. Однако длинные пакеты дольше копятся на входе в сеть. С учетом возможной миграции пакетов между сетями ATM и с учетом рекомендаций расчетный размер содержательной части ячейки оказался в диапазоне от 32 до 64 байт. Представители США в МСЭ-Т отстаивали длину 64 байта.

Данные 1024 байта

TCP-заголовок 24 байта

Данные 1024 байта

ТСР-пакет 1048 байт

IP-заголовок 24 байта ТСР-заголовок 24 байта

Данные 1024 байта

IP-пакет 1072 байт

IP-заголовок 24 байта ТСР-заголовок 24 байта

Данные 1024 байта

Подуровень преобразования (CS)

IP-заголовок 24 байта ТСР-заголовок 24 байта

Данные 1024 байта

Подуровень сборки-разборки пакетов

48 байт Из пакета формируются 23 ячейки

\ \

5 байт 48 байт Общая длина ячейки 53 байта

Заголовок

Физический

Подуровень преобразования(SONET)

Подуровень адаптации к среде передачи (оптоволокно, витая пара, коаксиальный кабель и т.д.)

Рис. 13.13. Сопоставление архитектуры протоколов ATM с моделью ISO
