дирующими объектами до начала передачи информации пользователя (это характерно для способа управления из конца в конец ) или шаг за шагом, последовательно ( от звена к звену ), подключая промежуточные звенья коммутационного поля станции или сети (это характерно для способа поэтапного управления). Управление из конца в конец используется в сетях с КП при установлении постоянных виртуальных соединений, управление от звена к звену - на станциях и узлах БКП и в подсети сигнализации ЦСИО (см. гл. 20).

При применении как асинхронного метода передачи по пиниям (ATM), так и метода высокоскоростной коммутации (БКП) используются упрощенные протоколы. При этом применяется динамическое распределение связного ресурса (скорости передачи). Общей является также маршрутизация, основанная на стратегии логического (виртуального) канала. Благодаря применению упрощенных протоколов и динамического разделения связного ресурса обеспечивается независимость структуры ячейки ATM и системы коммутации узла БКП от особенностей поддерживаемой службы.

Коммутация на станции БКП. Важным для понимания способов реализации рассмотренных методов коммутации в Ш-ЦСИО является изучение структуры и характеристик станций и узлов БКП. На рис. 19.7 приведена структурная схема станции (узла) БКП [9]. Назначением станции БКП - коммутация ячеек ATM из входящих линий в исходящие. Каждая линия связана со своим портом: входящая с портом вх.П, и исходящая с портом вых.П/. За каждым портом закреплена своя база - база данных порта (БДП). Общее супервизорное управление коммутацией реализуется с помощью центрального процессора (ЦПР) и центральной базы данных, предназначенной для маршрутизации (ЦБД). Коммутационное поле станции является многозвен-

Вх. линии АРД

Вх.П1

Вх.П

Вых.П]

Вых.П,

Исх. линии АРД

Супервизор

Рис. 19.7. Структурная схема узла БКП.



НЫМ СО специфической структурой, приспособленной для аппаратного управления коммутацией. Рассмотрим процессы коммутации, основанные на использовании содержимого поля заголовка ячейки ATM (рис. 19.6. б). Основная функция заголовка - обеспечение идентификации ячеек, принадлежащих одному и тому же виртуальному каналу в пинии ATM. В одной линии ATM может быть образовано большое количество виртуальных трактов - ВТ (независимых фупп информационных потоков) и виртуальных каналов (ВК), определяемое числом битов идентификатора виртуальных трактов (ИВТ) и каналов (ИВК) поля заголовка. Количество ВК может быть доведено до 2® = 65536. Количество ВТ одной линии ATM может быть доведено до 2 = 4096. Отсюда видно, как велико число ВК в одной линии ATM, причем во всех ВК передается информация только активных пользователей (в периоды молчания источника места, которые бы занимала его информация в линии ATM, используются для передачи информации других источников). Каждое соединение в Ш-ЦСИО однозначно определяется двумя идентификаторами: ИВТ и ИВК. Поэтому функция станции БКП - преобразование значений идентификаторов входящей линии ATM в идентификаторы исходящей. Процесс управления коммутацией на станции БКП состоит в идентификации ВК во входящей линии по ИВТ и ИВК, в поиске пути в коммутационном поле к требуемой исходящей линии и в присвоении новых значений ИВТ и ИВК для передачи по исходящей линии ATM на следующую станцию.

Для установления виртуальных соединений необходим обмен сигнальными сообщениями. Они передаются в одном из ВК, функции которого подобны функциям ОКС, создаваемого для целей сигнализации в У-ЦСИО. По этому сигнальному ВК передаются данные о каждом виртуальном соединении пользователя: ИВТ, ИВК, этап обслуживания, адрес вызываемого абонента. Эти данные собираются супервизором от всех входных портов и аккумулируются в ЦБД. Массив данных ЦБД разделен на подмассивы, каждый из которых закреплен за своим ВК. В подмассиве имеется информация: о номере порта, по которому поступил вызов, ИВТ и ИВК ячейки, номере этапа обслуживания, адресе вызываемого абонента, номере исходящей линии, регистре свободных ВК в выходных портах. Если для коммутации ВК в коммутационном поле станции применяется алгоритм самомаршрутизации, то ЦПР формирует метку маршрутирования (ММ) по номерам входного и выходного портов и координатам найденного пути в коммутационном поле. Ячейка ATM, снабженная меткой маршрутизации, называется быстрым пакетом (БП). Формат ММ очень прост: количество битов в ней равно числу ступеней (звеньев) коммутационного поля. Коммутационное поле станции БКП может быть построено с использованием экономичных схем, в которых любой вход может быть скоммутирован с требуемым выходом только по единственному



0 \

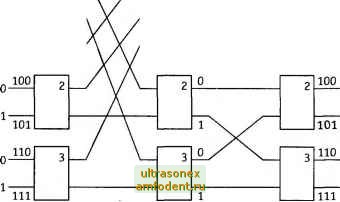

ABC Рис. 19.8. Трехзвенная коммутационная схема

пути. На всех звеньях коммутационного поля коммутации используются простейшие коммутационные элементы (КЭ), имеющие два входа и два выхода. На рис. 19.8 приведена трехзвенная коммутационная схема, в которой БП, поступающий на любой вход любого КЭ, передается по маршруту, указанному в ММ. Нумерация выходов схемы соответствует коду в ММ коммутируемого БП.

Маршрутизация БП в такой коммутационной схеме выполняется с помощью жесткой логики (без программного управления коммутацией), в отличие от выбора маршрута и управления коммутацией в многозвеньевых коммутационных полях станций и узлов с программным управлением современной телефонной сети. Каждый вход КЭ первой ступени связан со своим входным буферным накопителем в составе входного порта. Поэтому в КЭ, связанном с двумя такими портами, могут возникать внутренние блокировки, когда БП на входе О и БП на входе 1 должны быть переданы на один и тот же выход. В каждом КЭ выполняется самомаршрутизация БП от входа к выходу по содержимому соответствующего бита в ММ. Пример самомаршрутизации БП от входа 1 в одном из КЭ звена А приведен на рис. 19.9. Значение бита А в ММ однозначно определяет направление БП к выходу О {ММ(А) = 1} (кросс) или к выходу 1 {ММ(А) = 0} (транзит). В трехзвенной коммутационной схеме (см. рис. 19.8) показан маршрут передачи БП от входа с адресом
