Комбинация VPI/VCI нужна для идентификации различных соединений внутри АТМ-сети.

Один виртуальный путь может содержать до 65536 виртуальных каналов, любое оконечное АТМ-устройство - до 256 виртуальных путей. Таким образом, оконечное АТМ-устройство способно поддерживать одновременно до 16 777 216 соединений через один UNI-ин-терфейс.

ATM работает примерно по тому же принципу, что и обычная телефонная сеть или сеть с коммутацией пакетов при установлении виртуальных соединений. В ATM перед передачей каких-либо сообщений передающий узел проверяет доступность узла назначения, и лишь при получении подтверждения доступности между ними устанавливается соединение. После установления соединения конечные АТМ-устройства могут передавать друг другу любую информацию, будь то цифровые данные, речь или видео.

В АТМ-сетях каждое оконечное устройство перед началом сеанса связи должно пройти регистрацию в сети для получения адреса и сообщения, что оно включилось в сеть. После этого сеть будет знать местоположение этого устройства и путь, по которому следует передавать сообщение.

В отличие от ATM обычные технологии локальных вычислительных сетей не проверяют доступность устройства назначения и не устанавливают предварительного соединения между конечными узлами сети. Если принцип работы ATM аналогичен принципу действия телефонной сети, то функционирование локальной сети можно уподобить работе почтового отделения. Пакет с сообщением отправляется по указанному на нем адресу, однако, поскольку предварительной связи между отправителем и адресатом установлено не было, существует значительная вероятность того, что адресат сообщение не получит. В конце концов, адресат вообще может отсутствовать по указанному адресу.

ATM застрахована от подобного риска. Установление предварительного соединения между узлами сети гарантирует не только передачу, но и прием сообщения адресатом. Без установления соединения сообщение просто не будет отправлено.

13.6. Глобальные компьютерные сети

Первоначально глобальные сети решали задачу доступа удаленных ЭВМ и терминалов к мощным ЭВМ, которые назывались HOST-компьютер (часто используют термин сервер). Такие подключения осуществлялись через коммутируемые или некоммутируемые каналы телефонных сетей или через специальные выделенные сети передачи данных, например, работающие по протоколу Х.25.



Для подключения к таким сетям передачи данных использовались модемы, работающие под управлением специальных телекоммуникационных программ, таких как BITCOM, COMIT, PROCOM, MTEZ и т.д. Эти профаммы, работая под операционной системой MS-DOS, обеспечивали установление соединения с удаленным компьютером и обмен с ним информацией.

С закатом эры MS-DOS их место занимает встроенное в операционные системы коммуникационное программное обеспечение. Примером могут служить средства Windows 95 или удаленный доступ (RAS) в Windows NT.

В настоящее время все реже используются подключенные к глобальным сетям одиночные компьютеры. Это в основном домашние ПК. В основной массе абонентами компьютерных сетей ЯВЛЯЮТСЯ компьютеры, включенные в локальные вычислительные сети (ЛВС), и поэтому часто решается задача организации взаимодействия нескольких удаленных локальных вычислительных сетей. При этом требуется обеспечить удаленному компьютеру связь с любым компьютером удаленной локальной сети и, наоборот, любому компьютеру ЛВС с удаленным компьютером. Последнее становится весьма актуальным при расширении парка домашних и переносных компьютеров.

Каким же образом и с использованием какого оборудования решаются эти задачи? В настоящее время существует великое множество организаций, предоставляющих такие услуги как за рубежом, так и в России [32]. В России крупнейшими глобальными компьютерными се-


Рабочая станция

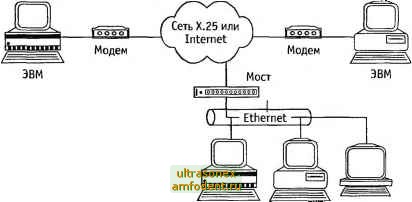

Рис. 13.15. Принципы объединения компьютеров в глобальных сетях



тями считаются Спринт-Сеть - современное название Global One, сеть Инфотел, сети Роснет и Роспак, работающие по протоколу Х.25, а также сети RELCOM и Internet, работающие по протоколу TCP/IP, и многие друп/ie.

В качестве сетевого оборудования используются центры коммутации, которые для сетей Х.25 часто исполняются как специализированные устройства фирм-производителей Siemens, Telnet, Alcatel, Ericsson и др., а для сетей с TCP/IP используются маршрутизаторы фирм Cisco и Decnis. Структуры сетей показаны на рис. 13.15.

Рассмотренные два направления развития техники и технологии Х.25 и TCP/IP в глобальных сетях не единственные. На сегодняшний день в связи с улучшением качества каналов существенное распространение получают новые технологии, такие как рассмотренная выше ATM и усовершенствованная технология Х.25 для вьюококачест-венных каналов - Frame Relay.

Протокол FRAME RELAY (PR). Frame Relay - это протокол, который описывает интерфейс доступа к сетям быстрой коммутации пакетов. Он позволяет эффективно передавать крайне неравномерно распределенный во времени трафик и обеспечивает высокие скорости прохождения информации через сеть, малые времена задержек и рациональное использование полосы пропускания.

В отличие от сетей Х.25 по сетям FR возможна передача не только собственно данных, но также оцифрованного голоса [22].

Согласно семиуровневой модели взаимодействия открытых систем OSI (рис. 13.16), FR - протокол второго уровня. Однако он не выполняет некоторых функций, обязательных для протоколов этого уровня, но выполняет функции протоколов сетевого уровня. В то же

Уровень

Прикладной (7)

Представления (б)

Сеансовый

Транспортный (4)

Сетевой

Канальный

Физический (1)

Модель ISO

Уровень

Сетевой Х.25

Канальный LAPB (HDLC)

Физический Х.25

МККПХ.25

Уровень

Канальный

Физический

Frame Relay

Рис. 13.16. Соответствие уровней протоколов различных системных архитектур модели OSI
