FTTO/FTTH

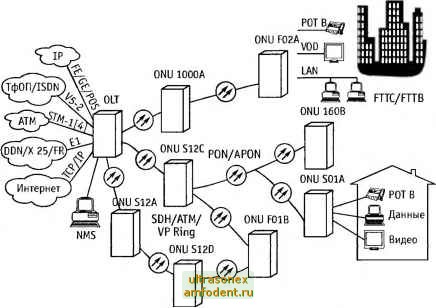

Рис 21 1 Оптическая сеть доступа с интеграцией услуг Honet

Поставляемое производителем оборудование должно обеспечивать доступ как к традиционным, так и к широкополосным услугам, характеризоваться низкими капиталовложениями и высокой надежностью.

В качестве примера одного из удачных технических решений этой задачи можно назвать оборудование Honet компании Huawei Technologies для организации сети доступа на основе оптического волокна.

В сети абонентского доступа HONET используются такие преимущества доступа по оптике, как широкая полоса пропускания, вьюокая надежность, широкая зона покрытия, гибкое построение сети и пр. Абонентам сети доступа HONET доступно все разнообразие узко- и Широкополосных услуг (рис. 21.1).

Это позволяет операторам гибко подключать пользователей к различным узлам услуг, легко и быстро обеспечивать доступ для новых абонентов. Абонентам становятся доступны все услуги сетей PSTN, DDN, PSPDN, корпоративных сетей, Интернет, сетей кабельного телевидения и т.д.

HONET обеспечивает:

интеграцию узкополосных и широкополосных услуг на одной платформе;



интеграцию активного (AON) и пассивного (PON) режимов оптического доступа;

конвергенцию услуг на стороне сети для соединения с узлами услуг различных сетей, такими как коммутационная станция ТфОП, узел сети передачи данных, узел пакетной сети АТМ/1Р сети мультимедийных услуг CATV, VOD и др.;

организацию абонентского доступа по технологиям FTTB, FTTC FTTV и FTTO.

HONET предоставляет разнообразные абонентские интерфейсы, в том числе интерфейсы аналоговой абонентской линии, цифровой абонентской линии ISDN BRI (2В + D), PRI, интерфейсы Л/х64 кбит/с (1 б Л/ б 31) и субскорости передачи данных, выделенной линии Е1, 2/4-проводной выделенной линии тональной частоты, широкополосные интерфейсы ADSL, LAN, CES, FR и т.д.;

функции техобслуживания, тестирования и управления оборудованием сети доступа.

Основные услуги HONET:

Основные и дополнительные услуги сети ТфОП, включая CID, Centrex, биллинг таксофонных аппаратов; не накладываются никакие ограничения на доступ к ДВО.

. ISDN BRI и PRI.

Различные интерфейсы сетей передачи данных (DDN): Л/х64 кбит/с (1 б Л/ б 31), субскорость: 2,4 кбит/с, 4,8 кбит/с, 9,6 кбит/с, 19,2 кбит/с, 48 кбит/с и т.д. Услуги передачи изображения.

Компьютерное видео (128 кбит/с и 384 кбит/с).

Видеоконференцсвязь.

Услуги выделенных линий: 2/4-проводная выделенная линия тональной частоты, выделенная линия Е1.

Широкополосные услуги: ADSL, LAN, VOD, высокоскоростной доступ к сети Интернет и т.д.

Архитектура

Платформа HONET состоит из следующих частей:

- терминал оптических линий OLT (Optical Line Terminal);

- модуль оптической сети ONU (Optical Network Unit);

- система передачи (SDH/PON/APON);

-система управления AN-NMS (Access Network - Network Management System).

Оборудование поддерживает как узкополосные, так и широкополосные услуги. Широкополосный блок OLT соединяется с ТфОП/ISDN по интерфейсу V5, а с магистральной сетью ATM/ IP - по интерфейсам STM-1/STM-4/FE/GE/P0S. Удаленный абонентский блок МА поддерживает узкополосные и широкополосные интерфейсы, такие как



Блок51РР

Блок151РР

Блок передачи

Блок CATV

Блок управления сетью

Рис. 21.2. Структура OLT

POTS, ISDN, выделенная линия передачи данных, ADSL, Ethernet, CES, FR и др.

OLT. Терминал оптических линий является пунктом конвергенции речевых услуг, услуг передачи данных и изображений, и предоставляет сетевые интерфейсы для соединения с различными узлами услуг. OLT, как модульно структурированный блок, состоит из модулей интерфейсов услуг. Емкость OLT может плавно увеличиваться путем добавления модулей, таким образом, OLT является гибким в конфигурировании и расширении.

OLT состоит из блока CATV, блока интерфейса услуг и обработки протокола (SIPP), интегрированного блока широкополосных услуг (iSIPP), блока оптической передачи (SDH/PON/ APON) и вспомогательного модуля управления (Background Administrative Module -ВАМ), как показано на рис. 21.2.

Основными функциями модуля SIPP является обработка и обеспечение стандартного интерфейса V5 между сетью доступа и АТС. Один модуль SIPP может поддерживать максимум 62 Е1 и 32 стандартных интерфейса V5.2. OLT поддерживает внешний синхросигнал фазовой синхронизации 2 Мбит/с или синхросигнал Стандартной синхронизации (2-й и 3-й уровни кпасса А) или BITS (встроенный интегрированный источник синхронизации). Он обеспечивает интерфейсами источник внутренней синхронизации и источник внешней синхронизации 2048 кГц или 2048 кбит/с.

Блок iSIPP разработан для поддержки широкополосных услуг и обеспечивает широкополосные интерфейсы ATM 155 Мбит/с, ATM 622 Мбит/с, FE, GE, POS.

Модуль передачи обеспечивает стандартный оптический интерфейс передачи и поддерживает различные топологии построения се-
