шрутизации, количество кадров и пакетов протоколов канального, сетевого и транспортного уровней, прошедших через эти порты.

Менеджер получает от агента только те данные, которые описываются моделью ресурса. Агент же является некоторым экраном, освобождающим менеджера от ненужной информации о деталях реализации ресурса.

Агент поставляет менеджеру обработанную и представленную в нормализованном виде информацию. На основе этой информации менеджер принимает решения по управлению, а также выполняет дальнейшее обобщение данных о состоянии управляемого ресурса, например, строит зависимость загрузки порта от времени.

Для получения требуемых данных от объекта, а также для вьщачи на него управляющих воздействий агент взаимодействует с реальным ресурсом некоторым нестандартным способом. Когда агенты встраиваются в коммуникационное оборудование, то разработчик оборудования предусматривает точки и способы взаимодействия внутренних узлов устройства с агентом.

При разработке агента для операционной системы разработчик агента пользуется теми интерфейсами, которые существуют в этой операционной системе, например интерфейсами ядра, драйверов и приложений. Агент может снабжаться специальными датчиками для получения информации, например, датчиками релейных контактов или датчиками температуры.

Менеджер и агент должны располагать одной и той же моделью управляемого ресурса, иначе они не смогут понять друг друга. Однако в использовании этой модели агентом и менеджером имеется существенное различие. Агент наполняет модель управляемого ресурса текущими значениями характеристик данного ресурса, и в связи с этим модель агента называют базой данных управляющей информации (Management Information Base - MIB). Менеджер использует модель, чтобы знать о том, чем характеризуется ресурс, какие характеристики он может запросить у агента и какими параметрами можно управлять.

Менеджер взаимодействует с агентами по стандартному протоколу. Этот протокол должен позволять менеджеру запрашивать значения параметров, хранящихся в базе MIB, а также передавать агенту управляющую информацию, на основе которой тот должен управлять устройством.

Различают управление inband, т. е. по тому же каналу, по которому передаются пользовательские данные, и управление out-of-band, т. е. вне канала, по которому передаются пользовательские данные. Например, если менеджер взаимодействует с агентом, встроенным в маршрутизатор по протоколу SNMP, передаваемому по той же локальной сети, что и пользовательские данные, то это будет управле-



ние inband. Если же менеджер контролирует коммутатор первичной сети, работающий по технологии частотного уплотнения FDM, с помощью отдельной сети X 25, к которой подключен агент, то это будет управление out-of-band.

Управление по тому же каналу, по которому работает сеть, более экономично, так как не требует создания отдельной инфраструктуры передачи управляющих данных. Однако способ out-of-band более надежен, так как он предоставляет возможность управлять оборудованием сети и тогда, когда какие-то элементы сети вышли из строя и по основным каналам оборудование недоступно.

Стандарт многоуровневой системы управления TMN имеет в своем названии слово Network, подчеркивающее, что в общем спучае для управления телекоммуникационной сетью создается отдельная управляющая сеть, которая обеспечивает режим out-of-band

Обычно менеджер работает с несколькими агентами, обрабатывая получаемые от них данные и выдавая на них управляющие воздействия Агенты могут встраиваться в управляемое оборудование, а могут и работать на отдельном компьютере, связанном с управляемым оборудованием по какому-либо интерфейсу. Менеджер обычно работает на отдельном компьютере, который выполняет также роль консоли управления для оператора или администратора системы.

Модель менеджер - агент лежит в основе таких популярных стандартов управления, как стандарты Internet на основе протокола SNMP и стандарты управления ISO/OSI на основе протокола CMIP [2].

Агенты могут отличаться различным уровнем интеллекта - они могут обладать как самым минимальным интеллектом, необходимым для подсчета проходящих через оборудование кадров и пакетов, так и весьма высоким, достаточным для выполнения самостоятельных действий по выполнению последовательности управляющих действий в аварийных ситуациях, построению временных зависимостей, фильтрации аварийных сообщений и т.п.

26.2. Системы управления первичными и вторичными сетями

Система управление первичной сетью. Существующие телекоммуникационные сети принято делить на первичные и вторичные в зависимости от того, обеспечивают ли они доставку (транспортировку) информации или коммутацию физических (логических) каналов Первичные сети принято делить на магистральные, обеспечивающие доставку информации между крупными узлами, и доступа, реализующие экономичный способ доступа пользователей к ресурсам сети. В свою очередь, вторичные сети делят на два вида в зависимости от используемого способа коммутации: с коммутацией каналов и пакетов. Очевидно, что при большом разнообразии существующих

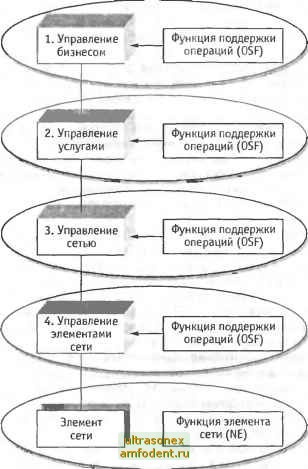

Рис. 26.2. Функциональная иерархия TMN и систем

поддержки операций

сетей электросвязи используются и разные технологии управления ресурсами.

Каждая из сетей, имея собственную систему управления, должна быть способной взаимодействовать с системами управления других сетей. Для такого взаимодействия необходимо использовать одинаковые архитектурные принципы построения системы управления. Эти принципы заложены в концепциях, посвященных TMN. Как известно, функции TMN разделены на четыре уровня: управления бизнесом, услугами, сетью и элементами сети. В пределах каждого из уровней
