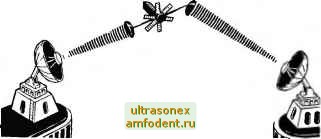

Рис. 7.6. Спутниковая линия связи

Современная радиорелейная линия (РРЛ) состоит из двух основных и цепочки промежуточных радиорелейных станций (рис. 7.5). Каждая станция - это приемник, передатчик и высокая мачта (или башня) с антеннами. Для мачт выбирают возвышенные участки местности. С каждой из них видны две соседние мачты. Расстояние между промежуточными станциями обычно составляет 40...70 км. Протяженность линии может быть несколько тысяч километров. Радиоволны узким направленным лучом идут от одной станции к другой, принимаются там приемником, усиливаются передатчиком и отправляются к следующей станции.

Разновидностью радиорелейных линий являются спутниковые линии передачи, в которых роль ретранслятора выполняет не наземная промежуточная станция, а спутник связи (точнее, приемопередающий ретранслятор, помещенный на нем). На земле строятся оконечные станции с параболическими антеннами и устройствами наведения на антенну спутника (рис. 7.6). Спутниковые линии передачи являются широкополосными. Спутниковые системы позволяют передавать телевизионные программы в отдаленные районы страны значительно дешевле, чем по наземным радиорелейным или кабельным линиям, а также организовать связь с труднодоступными районами, к которым протягивать наземные линии сложно и дорого, а иногда и просто невозможно.

Кроме описанных существуют и другие радиолинии (например, тропосферные, метеорные и др.).

7.3. Волоконно-оптические кабельные линии

По световоду распространяется ... невидимый свет. Это может показаться несколько неожиданным, тем более, что в рекламных журналах можно увидеть красочные фотографии, на которых свет эффектным веером льется из стеклянных нитей - оптических волокон. Но это не так!



А разве свет бывает невидимым? Если быть точным, то следует сказать, что светом называют электромагнитное излучение, воспринимаемое человеческим глазом. Длина волны этого излучения 0,4...0,75 мкм. Но часто физики называют светом и невидимые электромагнитные волны, длины которых лежат далеко за пределами этого интервала: 0,01 ...340 мкм.

Сейчас в технике связи по оптическим волокнам широко используется длина волны 0,85 мкм, которая находится за зримым диапазоном. Чем это вызвано? Чуть позднее мы ответим на данный вопрос, а пока взгляните на оконное стекло. Вам кажется, что ничего более прозрачного для света придумать нельзя? Однако если сделать из этого стекла нить и ввести в нее луч лазера (например, гелий-неонового, X = 0,63 мкм), то даже при достаточно короткой ее длине свет настолько ослабится, что не будет излучаться из противоположного торца нити. Значит, обычное стекло не так уж прозрачно, как хотелось бы, и луч в нем, спотыкаясь , не доходит до финиша. Действительно, пачка из нескольких стекол кажется уже не прозрачной, а зеленой, а торец ее - вообще черным.

Прозрачность стекол зависит от наличия в нем примесей различных элементов. Чем меньше примесей, тем стекло прозрачней. При изготовлении световодов из стекла нужно обеспечить очень вьюокую степень его очистки. Получить сверхчистое стекло удалось совсем недавно. Это сделал в 1970 г. инженер американской фирмы Corning glass сотрапу по фамилии Капрон. Он и его сотрудники изготовили тонкую стеклянную нить очень вьюокой (по тем временам) степени прозрачности: в такой нити свет на расстоянии в 1 км ослабляется в 100 раз.

Дальнейший прогресс в технологии получения сверхпрозрачных оптических волокон позволил уже в 1972-1973 гг. уменьшить ослабление света: теперь на таком же расстоянии он ослаблялся только в 3 раза. В лучших образцах современных световодов, изготовленных из сверхчистого кварцевого стекла, интенсивность света на длине 1 км уменьшается всего в 1,05 раза.

Как получают сверхчистое стекло? Это очень трудоемкий процесс. Чтобы иметь о нем хотя бы отдаленное представление, мы расскажем, как делается стекло из кварца.

Кварц - это оксид кремния (SiOa). При температуре выше 1710 °С кварц плавится и переходит в жидкое состояние. Можно было бы варить из кварца стекломассу и затем вытягивать из нее волокно. Однако в данном случае трудно избавиться от примесей и изготовить сверхчистое стекло, поэтому поступают следующим образом. Сначала получают с помощью химической реакции газообразный кварц (или, еще говорят, его газовую фазу), в таком состоянии примесей в кварце почти нет. Затем путем охлаждения осаждают его в твердом



Вращение W. зовой фазы.

SiCUv И Рассмотрим случай (рис. 7.7),

О2 когда осаждение кварца происхо-

Горючийгаз/ дит на внешней поверхности стер-

жня (его называют затравочным). В Рис. 7.7. Изготовление горелку наподобие бунзеновской

кварцевого стекла подают газовую смесь: горючий

газ - для создания вьюокотемпера-турного пламени; газ в виде соединения кремния с хлором (хлорид SiCU) - как основной держатель акций кремния; кислород (О2) - для получения реакции окисления хлорида. В жарком пламени горелки (до 1600 °С) кремний и кислород воссоединяются, и рождаются мелкие порошкообразные частицы вьюокочистого кварцевого стекла (SiOa), а отделившийся в самостоятельный газ хлор (2CI2) улетучивается через вытяжной колпак.

На расстоянии 15 см от горелки вращается и перемещается вдоль нее затравочный стержень, к поверхности которого и прилипают эти порошкообразные частицы. За 1 мин на стержне осаждается 0,5...1,0 г стекла. Когда толщина слоя достигает нужного размера, процесс останавливается и стеклянную заготовку снимают с затравочного стержня. Получается стеклянная трубка, а нужна сплошная цилиндрическая заготовка. Как быть? Что дальше делать?

Следующая стадия процесса состоит в нагревании трубчатой заготовки пламенем приблизительно до 1900 °С. За счет сил поверхностного натяжения, возникающих в размягченной трубке, происходит охлопывание (есть такой специальный термин) трубчатого цилиндра в сплошной. Полученную стеклянную заготовку вытягивают в тонкое оптическое волокно. Например, из заготовки 1 м и диаметром 1 см можно вытянуть стеклянную нить диаметром 100 мкм и длиной 10 км.

Конечно, описанный способ изготовления оптического волокна не единственный, и материалы для него используются разные, не только кварц. Мы ограничились описанием (да и то в самых общих чертах) процесса, разработанного американской фирмой Corning glass , чтобы читатель смог составить представление о технологии производства прозрачных стекол для световодов.

И все же, как ни стараются сделать стекло сверхчистым, свет в нем все равно ослабляется. Ослабление света происходит по двум причинам: он рассеивается за пределами стеклянной нити и поглощается в ней молекулами и атомами вредных примесей, находящихся в стекле. Установлено, что рассеяние света зависит от длины

Заправочный стержень виде на внешней или внутренней

j 1 2(стекло) поверхности цилиндрического

рД - стержня. Этот метод так и называ-

Т/ Ш . ют - химическое осаждение из га-
