точно поместить вблизи проводника пробный электрический заряд (например, заряженный листок или бусинку). Если поле есть, то заряд сдвинется с места. Обнаружить магнитное поле можно с помощью пробной магнитной стрелки: она будет поворачиваться. Электрическое и магнитное поля часто рассматриваются вместе как единое электромашитное поле.

Попробуем увеличить частоту синусоидального тока в проводнике. Десятки герц... Сотни герц... Килогерцы... Сотни килогерц. Мы обнаруживаем (естественно, с помощью приборов), что ток с ростом частоты все сильнее и сильнее вытесняется из толщи проводника к его поверхности. Электромагнитное поле вне проводника возрастает, и вот на очень высоких частотах (превышающих сотни и даже тысячи мегагерц) ток полностью вытесняется из проводника. Проводник начинает излучать всю электромагнитную энергию в пространство. Передача ее по проводу прекратилась. Провод превратился в антенну!

Описанное явление - вытеснение тока к внешней поверхности проводника - получило у специалистов название поверхностного эффекта. Существует довольно простое объяснение поверхностного эффекта (рис. 7.2).

В 30-х годах Х1Х в. английский физик М. Фарадей (1791-1867) обнаружил, что в проводнике, помещенном в переменное магнитное поле, возникает ток. Все дело в том, что наш проводник оказался помещенным в собственное магнитное поле и под его воздействием в толще проводника образовалось множество замыкающихся по кольцу вихревых токов. У поверхности проводника эти токи направлены так же, как

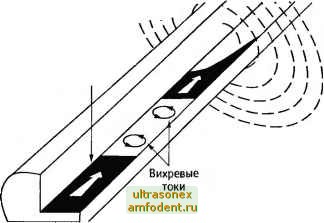

Ток при отсутствии поверхностного эффекта


Рис. 7.2. Явление поверхностного эффекта



И основной ток, и поэтому увеличивают его. В толще же проводника вихревые токи оказываются направленными против основного тока и, следовательно, уменьшают этот основной ток.

Мы рассмотрели один провод, тогда как для передачи сигналов используются два провода - прямой и обратный (чтобы цепь тока замкнулась). Каждый из проводов образует свое электромагнитное поле. Их взаимодействие дает несколько более сложную картину поля, однако эффект излучения поля вне проводов остается практическинеизменным - с ростом частоты излучение увеличивается.

В городских телефонных кабелях под одной крышей - оболочкой - собрано большое число пар проводов. Представим себе, что цифровые сигналы (импульсы) передаются только по одной паре проводов, по одной цепи (а по другим парам в это время ничего не передается). Тем не менее и в остальных нерабочих парах можно зафиксировать те же самые сигналы. Правда, очень слабые. И чем дальше нерабочая пара расположена от рабочей , тем слабее в ней сигналы. Однако чем выше скорость передачи импульсов, тем увереннее мы будем регистрировать в нерабочих парах эти импульсы. Виной тому увеличивающееся на высоких частотах электромагнитное излучение. При большой скорости передачи влияние одной цепи на другую может быть столь велико, что когда по второй цепи будут передаваться свои сигналы, их будет очень трудно отделить от чужих .

Вот эти-то взаимные влияния между цепями и не дают возможности беспредельно увеличивать скорость передачи импульсов по городским телефонным кабелям. Практически она 2 Мбит/с. Отсюда вывод: такие кабели не позволяют обмениваться видеопрограммами, ведь при передачи подвижного изображения биты мчатся со скоростью в 50 раз большей.


Распределение тока во внешнем проводнике

Рис. 7.3. Явление эффекта близости в коаксиальной паре



Иное дело междугородный коаксиальный кабель! Один проводник коаксиальной пары - обычный сплошной провод, а другой (по которому ток возвращается обратно) - полый медный цилиндр (рис. 7.3). Сплошной проводник помещен внутрь полого. Отсюда и название -коаксиальная пара, что означает имеющая общую ось (coaxis - соос-ный). Чтобы строго выдержать соосность проводников, пространство между ними заполняют изолирующим материалом (сплошным полиэтиленом, полиэтиленовыми шайбами и т.п.). Придумал такую конструкцию пары проводников еще в 1912 г. профессор Петербургского электротехнического института П.Д. Войнаровский (1886-1913), а использовать ее в кабелях связи предложил в 1934 г. американский изобретатель С.А. Щелкунов.

Коаксиальная пара - это поистине замечательное изобретение! Она не излучает электромагнитную энергию в пространство, а следовательно, не будет влиять на соседние цепи связи. Это имеет принципиально важное значение, поскольку позволяет повысить скорость передачи цифр.

Ток во внутреннем проводнике с ростом частоты также вытесняется на его поверхность. Этот процесс не отличается от описанного выше. IVIarHHTHoe поле внутреннего проводника наводит в металлической толще внешнего проводника вихревые токи. На наружной стороне полого проводника эти вихревые токи направлены против основного тока ( срабатывает знакомое из школьного курса правило буравчика) и тем самым уменьшают, ослабляют его. Таким образом, ток в полом цилиндре вытесняется не наружу, а внутрь коаксиальной пары. Этот эффект ученые назвали эффектом близости. Он-то и является причиной, по которой электромагнитное поле концентрируется внутри коаксиальной пары и не излучается вне ее.

С ростом частоты действие эффекта близости увеличивается и поле все сильнее и сильнее концентрируется между внутренним и внешним проводниками. Именно поэтому по коаксиальным парам потоки информации могут нестись с колоссальной скоростью, превышающей сотни миллионов бит в секунду.

1\/1еждугородные симметричные кабели имеют такую же конструкцию пар, как и городские телефонные (два скрученных, изолированных проводника). Однако за счет небольшого количества пар и более тщательной их изоляции удается ослабить влияние между цепями и повьюить тем самым скорость цифрового потока. По междугородным кабелям связи цифры передаются со скоростью порядка 8 1\/1бит/с.

7.2. Радиолинии

Что представляет собой радиоволна? Обратимся к проводнику, по которому протекает ток, изменяющийся во времени подобно синусои-
