Рис. 1.14. Представление потока импульсов (а) в виде регулярной (б) и случайной (в) составляющих

вы, цифры и др.) и выдают их на печатающее устройство либо на экран дисплея.

Заметим, что чем меньше длительность импульсов, отображающих сообщения, тем больше их будет передано в единицу времени. Величина, обратная длительности импульса, называется скоростью телеграфирования: B = l/x , где х, - длительность импульса, с.

В честь французского инженера Ж. Бодо единицу скорости телеграфирования назвали бобом. При длительности импульса г = 1 с скорость Б = 1 Бод. В телеграфии используются импульсы длительностью 0,02 с, что соответствует стандартной скорости телеграфирования 50 Бод. Применяются и другие скорости телеграфирования (например, 75 Бод). Скорости передачи данных существенно выше. Существует аппаратура передачи данных со скоростями 200, 600, 1200 Бод и более.

Сигналы телеграфии и передачи данных обычно имеют вид последовательностей прямоугольных импульсов.

Посмотрите внимательно на рис. 1.14. Можно представить (разумеется, чисто условно) поток импульсов в виде суммы двух последовательностей: регулярной и случайной. Спектр регулярной последовательности дискретный и создает нечетные гармоники тактовой частоты (т.е. частоты следования), а случайная последовательность имеет непрерывный заштрихованный спектр. Эти спектры показаны на рис. 1.15.

При передаче двоичных сигналов (т.е. О и 1) нет необходимости восстанавливать в приемнике импульсы без искажений, т.е. сохранять их форму; для восстановления информации достаточно зафиксировать только знак импульса при двуполярном сигнале либо наличие или отсутствие при однополярном сигнале. Расчеты показывают, что




2о\ ЗсОг 4щ

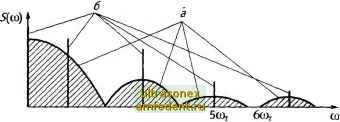

Рис. 1.15. Спектры случайной (а) и регулярной (б) составляющей потока импульсов

импульсы можно уверенно зафиксировать, если для их передачи используется ширина полосы частот, численно равная скорости передачи в бодах. Так, для стандартной скорости телеграфирования 50 Бод ширина спектра телеграфного сигнала составит 50 Гц. При скорости 2400 Бод (среднескоростная система передачи данных) ширина спектра сигнала равна примерно 2400 Гц.

Для удобства спектры основных сигналов электросвязи сведены в табл. 1.1. Даже беглый взгляд на табл. 1.1 позволяет понять, что для передачи разных видов сигналов требуется различная ширина полосы пропускания системы электросвязи.

Таблица 1.1. Ширина спектров сигналов электросвязи

Вид сигнала

Ширина спектра, Гц

Телеграфный

0...100

Передачи данных со скоростью 2400 Бод

0...2400

Телефонный

300...3400

Звукового вещания

50... 10 ООО

Факсимильный:

- при скорости 120 мин

0...1465

- при передаче газет

0...180 000

Телевизионный

50...6 ООО ООО

Контрольные вопросы

1. На какие простейшие составляющие раскладывается периодически повторяющийся прямоугольный импульс?

2. Чем отличается спектр периодического сигнала от спектра непериодического сигнала?



Список литературы 27

3. у какого импульса амплитуда спектральных составляющих убывает быстрее: а) более короткого или более длинного? б) с более крутым фронтом или с более пологим? в) повторяющегося чаще или реже?

4. Какие частотные диапазоны занимают спектры основных сигналов электросвязи?

Список литературы

1. Бакалов В.П., Дмитриков В.Ф., Крук Б.И. Основы теории цепей: Учебник для вузов / Под ред. В.П.Бакалова. - М.: Радио и связь, 2000. - 592 с.

2. Бакалов В.П., Воробиенко П.П., Крук Б.И. Теория электрических цепей. Учебник для вузов. Под ред В.П. Бакалова. - М.: Радио и связь. 1998.-444 с.

3. Бакалов В.П., Журавлева О.Б., Крук Б.И. Анализ линейных электрических цепей: Учебное пособие для дистанционного обучения. - Новосибирск: СибГУТИ, 2001.
