ЦСИО, если их несколько в одной стране. Ме>кдународный номер (секции 1, 2, 3) может состоять из 16-17 десятичных цифр, но обычно - из 15. Секция 4 может содержать до 32 десятичных знаков. Это могут быть адреса компонентов АП, идентификатор точки S локальной вычислительной сети (ЛВС), номер станции ЛВС, номер порта этой станции, номер порта ЭВМ.

Идентификатор точки в АП адресует объекты систем передачи и обработки данных. Адресация этих объектов регламентируется в рекомендациях серии X. ITU-T. Содержимое секций 1, 2, 3 адреса анализируется на коммутационных узлах ЦСИО, а адрес секции 4 передается без расшифровки (прозрачно) по каналам сети от одного АП до другого.

Для понимания процессов в ЦСИО необходимо определить требования к системе управления сетью.

Требования, предъявляемые к системе управления ЦСИО. Управление сетью предполагает строгую регламентацию распределения сетевых ресурсов, предотвращение перегрузки каналов, направлений связи, предоставление услуг с заданным качеством [7,10,11].

Под управлением ЦСИО понимают процесс поддержания элементов сети в рабочем состоянии для доставки сообщений в течение заданного времени по адресу путем рационального распределения каналов связи и регулирования интенсивности потоков сообщений. Система управления ЦСИО представляет собой совокупность программно-аппаратных средств, предназначенных для управления: 1) установлением и поддержанием целостности соединения, 2) разъединением соединения, 3) приемом, 4) накоплением, 5) переработкой информации.

Различают четыре основных уровня управления:

1. Поддержание заданных показателей надежности ЦСИО путем введения избыточности, дублирования, резервирования, тестирования.

2. Управление коммутацией каналов и доставкой сообщений (пакетов) по адресу.

3. Регулирование интенсивностей потоков сообщений и распределение каналов по направлениям связи.

4. Сбор данных о состоянии сети для административного управления, экспериментальных исследований, измерения характеристик элементов сети.

Управление на 1-м уровне обеспечивается с помощью программно-аппаратных средств, имеющихся на узлах сети и в центре технической эксплуатации и позволяющих осуществлять контроль, тестирование, диагностику, перезапуск, перезагрузку, реконфигурацию.

Управление на 2-м уровне обеспечивается программно-аппаратными средствами УКК (ГКУ), выполняющими выбор пути в КП, созда-



ние тракта передачи информации в соответствии с адресом, удовлетворение дополнительных требований (по достоверности, приоритету, времени доставки). На УКК с программным управлением процессы на 2-м уровне реализуются с помощью адаптивных (приспособительных) алгоритмов, учитывающих изменение параметров входящих и исходящих потоков.

Управление на 3-м уровне обеспечивается программными средствами УКК (ГКУ), выполняющими выбор маршрутов передачи потоков и регулирование интенсивностей потоков. На этом уровне обеспечивается адаптация к состоянию сети, когда объектом управления является система кроссирования (переключения) пучков каналов.

Целью управления является:

- перераспределение каналов в соответствии с интенсивностью входящих потоков (обычно управление интенсивностью входящих в сеть потоков сводится к их ограничению [5]);

- создание пучков прямых каналов;

- управление выбором путей передачи сообщений пользователю информации для удовлетворения требований доставки.

Методы и алгоритмы маршрутизации, ограничения потоков и коммутации реализуются протоколами сетевого, канального и физического уровней ВОС.

Управление на 4-м уровне обеспечивается с помощью программно-аппаратных средств УКК (ГКУ) и центров технической эксплуатации (ЦТЭ). Такое управление призвано организовать сбор и обработку оперативных и статистических данных о состоянии элементов сети с целью поддержания характеристик качества сети в норме (потери в УКК, время доставки и верность в ГКУ при коммутации пакетов). В систему управления на 4-м уровне включен человек, принимающий решения о воздействии на сеть. Управление в общем случае может быть сведено к маршрутизации только при небольших по интенсивности входящих потоках сообщений (ПТС). Увеличение ПТС может привести к перегрузкам и необходимости в связи с этим ограничения ПТС для поддержания управляемости сети. Управление сетью призвано обеспечить рациональное распределение общих ресурсов между пользователями ЦСИО.

Виды подсетей, входящих в состав ЦСИО. Важно отметить, что предложенная ITU-T концепция ЦСИО позволяет вводить элементы ЦСИО в телефонную сеть постепенно: в этой сети могут одновременно существовать как станции, в которые включены пользователи ЦСИО, так и обычные телефонные станции. Одна и та же станция может одновременно содержать абонентские комплекты как пользователей ЦСИО, так и абонентов телефонной сети. На всех этапах обеспечивается возможность связи пользователей ЦСИО как между собой, так и с абонентами телефонной сети. Цифровая сеть состоит

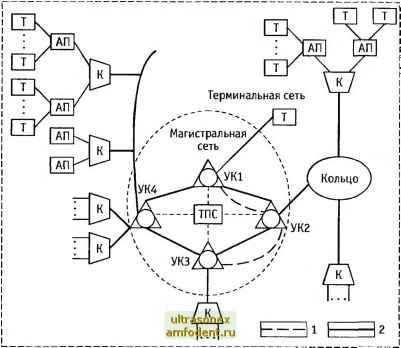

Рис. 18.16. Структурная схема цифровой сети:

1 - каналы сигнализации; 2 - линии магистральной сети передачи сообщений

из трех структурных частей: магистральной, терминальной и сигнальной (рис. 18.16). Магистральная сеть строится по одному из известных способов - каждый с каждым , радиально-узловой, смешанный, а терминальная - по кольцевому, петлевому. Оконечные пункты сети- это любой источник или приемник информации: цифровой ТА (ЦТА), абонентский пункт (АП), АПД, концентратор (К), ЭВМ, УК. К УК могут подключаться лишь устройства, имеющие стандартный цифровой выход и соответствующую систему сигнализации. Такими устройствами могут быть концентраторы и ЦТА. Когда устройства не имеют стандартного цифрового выхода, их подключение возможно к концентратору через АП либо непосредственно к УК, если он дооборудован средствами, аналогичными концентратору. В терминальную сеть могут быть включены кольцевые структуры. Как правило, кольцевую структуру имеют локальные сети предприятий. УК соединены цифровыми каналами и обеспечивают коммутацию как каналов, так и пакетов. УК обеспечивают управление процессами как коммутации, мар-
