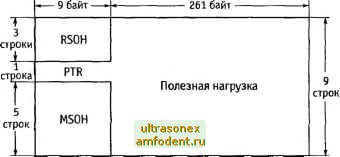

Цикл передачи рамки 125 мкс Рис. 6.7. Структура синхронного транспортного модуля STM-1

транспортирования цифровых потоков с разными скоростями. В этой иерархии объединяются и разъединяются потоки со скоростями 155,520 Мбит/с и выше. Поскольку способ объединения потоков был выбран синхронный, то данная иерархия получила название синхронной цифровой иерархии (Synchronous Digital Hierarchy - SDH).

Для транспортирования цифрового потока со скоростью 155 Мбит/с создается синхронный транспортный модуль (Synchronous Transport Module) STM-1. Его упрощенная структура дана на рис. 6.7. Модуль представляет собой фрейм (рамку) 9 270 = 2430 байт. Кроме передаваемой информации (называемой в литературе полезной нагрузкой), он содержит в 4-й строке указатель (Pointer, PTR), определяющий начало записи полезной нагрузки.

Чтобы определить маршрут транспортного модуля, в левой части рамки записывается секционный заголовок (Section Over Head -SOH). Нижние 5 9 = 45 байтов (после указателя) отвечают за доставку информации в то место сети, к тому мультиплексору, где этот транспортный модуль будет переформировываться. Данная часть заголовка так и называется: секционный заголовок мультиплексора (MSOH). Верхние 3 9 = 27 байтов (до указателя) представляют собой секционный заголовок регенератора (RSOH), где будут осуществляться восстановление потока, поврежденного помехами, и исправление ошибок в нем.

Один цикл передачи включает в себя считывание в линию такой прямоугольной таблицы. Порядок передачи байтов - слева направо, сверху вниз (так же, как при чтении текста на странице). Продолжительность цикла передачи STM-1 составляет 125 мкс, т.е. он повторяется с частотой 8 кГц. Каждая клеточка соответствует скорости передачи 8 бит 8 кГц = 64 кбит/с. Значит, если тратить на передачу в ли-

4-3719



Таблица 6.1. Синхронная цифровая иерархия

Уровень иерархии

Тип синхронного транспортного модуля

Скорость передачи, Мбит/с

STM-1

155,520

STM-4

622,080

STM-16

2488,320

STM-64

9953,280

нию каждой прямоугольной рамки 125 мкс, то за секунду в линию будет передано 9 - 270 - 64 Кбит/с = 155520 Кбит/с, т.е. 155 Мбит/с.

Для создания более мощных цифровых потоков в 80Н-система> формируется следующая скоростная иерархия (табл. 6.1): 4 модуля STM-1 объединяются путем побайтового мультиплексирования в модуль STM-4, передаваемый со скоростью 622,080 Мбит/с; затем 4 модуля STM-4 объединяются в модуль STM-16 со скоростью передачи 2488,320 Мбит/с; наконец 4 модуля STM-16 могут быть объединены в высокоскоростной модуль STM-64 (9953,280 Мбит/с).

На рис. 6.8 показано формирование модуля STM-16. Сначала каждые 4 модуля STM-1 с помощью мультиплексоров с четырьмя входами объединяются в модуль STM-4, затем четыре модуля STM-4 мультиплексируются таким же 4-входовым мультиплексором в модуль

STM-1

STM-4

STM-16

L F J

0123

4567

89 А в

CD EF

= 16

Рис. 6.8. Формирование синхронного транспортного модуля STM-16



STM-16. Однако существует мультиплексор на 16 входов, с помощью которого можно одновременно объединить 16 модулей STM-1 в модуль STM-16.

Формирование модуля STM-1. В сети SDH применены принципы контейнерных перевозок. Подлежащие транспортировке сигналы предварительно размещаются в стандартных контейнерах (Container - С). Все операции с контейнерами производятся независимо от их содержания, чем и достигается прозрачность сети SDH, т.е. способность транспортировать различные сигналы, в частности, сигналы PDH.

Наиболее близким по скорости к первому уровню иерархии SDH (155,520 Мбит/с) является цифровой поток со скоростью 139,264 IVI6ht/c, образуемый на выходе аппаратуры плезиохронной цифровой иерархии HKIVI-1920. Его проще всего разместить в модуле STIVI-1. Для этого поступающий цифровой сигнал сначала упаковывают в контейнер (т.е. размещают на определенных позициях его цикла), который обозначается С-4.

Рамка контейнера С-4 содержит 9 строк и 260 однобайтовых столбцов. Добавлением слева еще одного столбца - маршрутного или трактового заголовка (Path Over Head - РОН) - этот контейнер преобразуется в виртуальный контейнер VC-4.

Наконец, чтобы поместить виртуальный контейнер VC-4 в модуль STIVI-1, его снабжают указателем (PTR), образуя таким образом административный блок AU-4 (Administrative Unit), а последний помещают непосредственно в модуль STIVI-1 вместе с секционным заголовком SOH (рис. 6.9. и рис. 6.7).

Синхронный транспортный модуль STIVI-1 можно загрузить и плезиохронными потоками со скоростями 2,048 IVI6ht/c. Такие потоки формируются аппаратурой MKIVI-30, они широко распространены

RSOH

MSOH

STM-1

261 байт

AU-4

байт

Р О Н

260 байт

VC-4

260 байт

Полезная нагрузка

Рис. 6.9. Размещение контейнеров в модуле STM-1
