де. Вокруг проводника с током создается переменное магнитное поле. Его интенсивность в каждой точке пространства будет меняться по такому же закону синусоиды. Переменное магнитное поле рождает в пустом пространстве переменное электрическое поле (тоже меняющееся в каждой точке пространства по синусоидальному закону). Обнаружить это поле можно с помощью другого проводника: электроны в нем придут в движение, появится переменный синусоидальный ток. В свою очередь меняющееся электрическое поле вновь рождает магнитное поле, а оно - электрическое и т.д. Причем возникающие электрические и машитные поля, распространяясь, охватывают все новые и новые области пространства. Чем дальше расположена точка пространства от проводника с током, тем позднее достигнут ее колебания полей.

Взаимодействие электрического и магнитного полей не есть нечто обособленное, независимое друг от друга. Оно - проявление единого целого, которое носит название электромагнитного поля.

В физике изменяющееся во времени, т.е. движущееся, пространственное чередование максимумов и минимумов любой физической величины называется волной. Волны мы наблюдаем при бросании камешков в воду. Волну можно пустить по натянутой веревке. Звуковые волны испускает колеблющаяся струна. Распространяющееся в пространстве электромагнитное поле образует электромагнитную волну.

Самые разные по своей природе волны имеют одну и ту же общую характеристику - длину волны. Пояснить ее можно на простом и знакомом примере движения волны на поверхности воды. Длина волны -это расстояние между соседними гребнями. Время, за которое один гребень сменяет другой, составляет период колебания волны Т. Если знать скорость с, с какой происходит эта смена, то легко вычислить расстояние между гребнями, т.е. длину волны, как произведение скорости на время: Л = сТ. Величина, обратная периоду колебания волны, - это частота колебания f= 1/7. Поэтому Л - c/f.

Скорость распространения электромагнитной волны равна скорости света с = 300 ООО км/с. Следовательно, ток, колеблющийся с частотой, например: 300 ООО Гц, создает электромагнитную волну длиной 1 км, а с частотой 300 ООО ООО Гц - 1 м.

В диапазоне радиоволн - ультракоротковолновом - размещаются волны длиной от 10 м до 0,3 мм. Это очень широкий диапазон. Поэтому ультракороткие волны подразделяют на метровые, деци-, сан-ти- и миллиметровые. Первые из них занимают частоты 30...300 МГц, а последние - частоты 30 000...1 ООО ООО МГц. Для таких сверхвысоких частот (принято сокращение СВЧ) введены специальные обозначения: гигагерцем (ГГц) называют каждую тьюячу мегагерц, а тера-герцем (ТГц) - каждую тысячу гигагерц. Таким образом, миллиметровым волнам соответствуют частоты 30 ГГц...1 ТГц.



Ультракороткие волны не отражаются от ионосферы и почти не поглощаются ею. Они ведут себя подобно лучам света: пронизывают ионосферу и уходят в космос. В атмосфере Земли существует всего два окна . Одно из них - в области видимого света. Им человечество пользуется уже тьюячи лет, изучая звезды в телескоп. Второе - радиоокно в области УКВ. Оно обнаружено только в XX в. благодаря развитию техники радиосвязи. Именно с помощью этого окна осуществляется связь с космическими кораблями.

Из-за прямолинейного характера распространения ультракоротких волн связь на них возможна только до тех пор, пока антенна приемника видит антенну передатчика. Если на пути волны встречается препятствие (высокий дом, гора, лес), то связь становится невозможной.

Системы вещания - радио- и телевизионного - служат для доставки информации от одного ее источника к большому числу потребителей. В системах же связи информацию нужно доставлять от каждого конкретного источника к каждому конкретному потребителю. Подходят ли для этого радиоволны? Ведь их можно принять в любой точке земного шара.

Вывод один: энергия радиоволн не должна рассеиваться в пространстве, ее нужно сконцентрировать в очень узкий луч. Однако хорошо концентрирует энергию только антенны достаточно больших по сравнению с длиной волны размеров. Это напоминает оптику, где размеры зеркал и линз во много раз превышают длину световой волны.

Вот еще одно неоспоримое преимущество ультракоротких волн: для них легко сделать не очень большие и исключительно направленные антенны, которые, условно говоря, фокусируют, собирают волну.

Вы обращали внимание, как концентрируется луч света в электрическом фонарике? Лампочка помещается в фокусе зеркального отражателя. Подобно этому рупор, излучающий электромагнитную волну, помещают в фокусе параболической антенны (рис. 7.4). Она как рефлектор собирает электромапнитные волны в узкий параллельный

пучок лучей и направляет его на приемную антенну. Принимаемые волны в свою очередь стягиваются металлическим зеркалом приемной антенны на рупор и через рупор и волновод направляются к приемнику.

Итак, уже не трудно представить себе основные контуры радиолинии, работающей на УКВ. Передатчик - в Рис. 7.4. Параболическая основе его лежит специальный кванто-антенна вый генератор, использующий внутрен-




нюю энергию атомов, и вырабатывает СВЧ-колебания, которые по волноводу передаются в антенну. Посылаемый в эфир радиолуч достигает приемной антенны и по волноводному тракту добирается до приемника. А не мало ли это - всего один луч между двумя пунктами? Ведь тот же коаксиальный кабель содержит несколько коаксиальных пар, и по каждой из них можно передавать цифровые потоки с огромными скоростями - сотни мегабит в секунду. Следует заметить, что пропускная способность у УКВ-луча во много раз больше, чем у коаксиальной пары. Скорость цифрового потока, как вы помните, зависит от частотного диапазона, в котором работает линия связи. А у радиолинии на УКВ он значительно шире, значит эти волны могут перенести как мощные тяжеловозы большее количество бит в одну секунду - свыше тьюячи мегабит.

Что же касается увеличения числа лучей, то делают так: несколько передатчиков, генерирующих волны различных длин, заставляют работать на общую антенну. Антенна, таким образом, излучает одновременно несколько лучей с различными длинами волн. В приемной антенне каждая волна отфильтровывается и точно в соответствии со своей длиной поступает в свой приемник. Говорят, что каждый такой луч образует ствол радиолинии. Обычно число стволов не превышает 4-5.

В 1935 г. между Нью-Йорком и Филадельфией вступила в строй радиолиния на ультракоротких волнах. Она имела протяженность 150 км. Чтобы перекрыть это расстояние, через 50 и 100 км были построены две промежуточные релейные станции, которые принимали ослабленные радиоволны, заменяли их новыми и посылали дальше. Сама радиолиния была названа радиорелейной. Первая радиорелейная линия в нашей стране была построена в 1953 г. между Москвой и Рязанью. Однако еще в начале 30-х годов советские инженеры М.И. Греков и В.М. Большеверов провели опыты по направленной радиосвязи на дециметровых волнах между Москвой и Люберцами.

llliiiiiiiiiiii

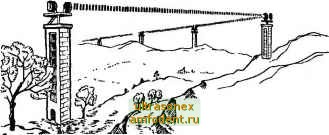

Рис. 7.5. Радиорелейная линия связи
