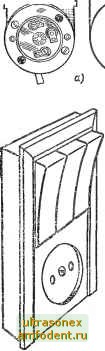

Рис. 18.7. Подпотолочный выключатель (а) и надплннтусная штепсельная розетка (б)

Рис. 18.8. Блок на три выключателя штепсельную розетку

и одну

С ПЛОСКИМИ контактами, уже широко применяемыми в общественных зданиях. Однако переход этот должен осуществляться по плану, с одновременным переходом на выпуск электроприборов с соответствующими вилками. На рис. 18.9 показаны штепсельная розетка и вилка на ток 25 А для подключения электроплиты (открытой установки). Имеется модификация такой розетки скрытого исполнения. Промышленностью выпускаются штепсельные розетки на ток 6 А с комбинированными гнездами, позволяющими включать вилку с круглыми или плоскими штырями.

Блоки на несколько выключателей и розеток очень удобны для применения в общественных зданиях, например школах, административных зданиях, гостиницах, поскольку при этом уменьшается время монтажа, улучшается внешний вид изделий по сравнению с группой одиночных изделий.

В некоторых помещениях требуется установка штепсельных соединений в защищенном исполнении. Такое соединение с сальниковым уплотнением для ввода проводов и крышкой с пружиной у розетки показано на рис. 18.10.

Рис. 18.9. Штепсельное соединение на 25 А с плоскими контактами:

а - розетка РШ-20-0-2Б/2Б0; б-вилка ЕШ-20-2Б/250

Для плинтусных электропроводок целесообразно применять специальные штепсельные розетки, встраиваемые или пристраиваемые к плинтусу.

Электромонтажные изделия. Для установки выключателей и розеток в стенах при скрытой проводке широко ис-

Рис. 18.10. Штепсельное соединение с плоскими контактами защищенное IP 43:

а - розетка; б - вилка

пользуются металлические коробки с отверстиями для ввода проводов и для закрепления в них лапок электроуста-повочных изделий. Эти же коробки часто используются в качестве разветвительных, имеются и разветвительные коробки специальной конструкции. Имеются коробки и из пластмассы, чаще всего из карболита. Для скрытой установки выключателей и штепсельных розеток в стенах крупнопанельных зданий применяются закладные стаканы из пропилена, устанавливаемые в панели на заводах строительной индустрии. Эти стаканы предназначены для двухсторонней установки электроустановочных устройств, поэтому в межквартирных перегородках их применять нельзя. Для изоляции мест соединения алюминиевых проводов удобны полиэтиленовые изолирующие колпачки, выпускаемые в массовом порядке.

Для подвешивания бытовых светильников вьшускаются крюки различных конструкций. Крюки должны быть рассчитаны на пятикратный вес люстры. Для оформления отверстий в стенах и потолках, используемых для соединения проводов, изготовляются пластмассовые декоративные крышки светлых тонов.

Разделшестой

АВТОМАТИЗАЦИЯ ЭЛЕКТРОУСТАНОВОК

ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

Глава девятнадцатая ОСНОВНЫЕ ВИДЫ АВТОМАТИЗАЦИИ

В жилых и общественных зданиях устройствами автоматики оснащаются различные вентиляционные системы, гстановки кондиционирования воздуха, системы дымозащиты, различные насосные агрегаты, освещение, различное технологическое оборудование и т, п.
