квартир, объединенных общим коридором. Луч каждого этажа подключается к специальной станции, обеспечивающей сигнализацию о пожаре и подачу импульсов в цепи дистанционного управления.

Одной из распространенных станций, применяемых для этих целей, является концентратор малой емкости типа Комар с приставками типа Сигнал-12 . Концентратор Комар и каждая приставка к нему рассчитаны на подключение пяти лучей, причем к одному концентратору можно подключать до пяти приставок.

На лицевой панели станции установлены сигнальные лампы по числу подключенных лучей, которые загораются при возникновении пожара. Специальные реле в станции срабатывают при обрыве в цепи луча, включают сигнальную лампу и подают импульс в цепи управления. Однако вследствие весьма малой коммутирующей способности контактов этих реле импульсы от них приходится преобразовывать с помощью промежуточных реле с более мощными контактами.

Удаление дыма осуществляется вытяжным вентилятором через щахту, имеющую специальные клапаны с электромагнитным приводом на каждом этаже. При срабатывании любого из датчиков включаются вытяжной и приточный вентиляторы и открываются клапаны у этих вентиляторов и клапан на этаже, где произошел пожар. В шкафах пожарных кранов на каждом этаже устанавливаются кнопки, с помощью которых можно дублировать управление системами.

Помимо концентратора Комар в подобных схемах применяются и другие устройства, как, например, станция ТОЛ-10/100, также работающая с тепловыми датчиками, станции РУОП, СДГ1У-1, работающие со специальными комбинированными датчиками КИ-1, реагирующими как на повышение температуры, так и на определенные концентрации дыма. Эти станции и ряд других устройств применяются в промышленных и общественных зданиях. В жилых домах разрешается установка только тепловых датчиков ДТЛ, так как в датчиках, реагирующих на дым, применяются радиоактивные элементы.

В связи с этим в первые годы строительства домов повышенной этажности наибольшее распространение получили схемы с концентраторами Комар . Однако схема с концентраторами Комар и.меет недостаток, заключающийся в том, что срабатывание вентиляционных устройств и сигнал

28К2.2

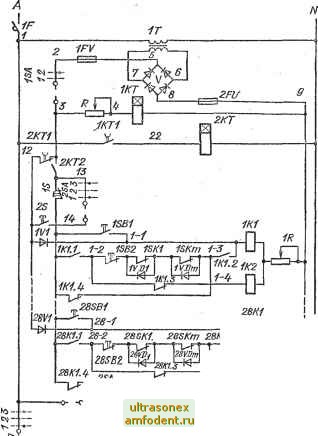

Рис. 22.2. .Схема управления системами дымозащиты с реле постоянного тока в лучах

О вызове пожарной команды могут произойти не только в случае загорания, но и при случайном обрыве в луче.

Начиная с 1972 г. в массовом жилищном строительстве в Москве и некоторых других городах нашла широкое при-

менение схема, приведенная на рис. 22.2. В основе работы схемы лежит принцип изменения полярности с помощью диодов, щунтирующих каждый датчик ДТЛ. Как видно из схемы, в каждый луч включены два реле: вспомогательное 1К1 и исполнительное 1К2. В цепи катушки первого реле включены соединенные последовательно датчики луча данного этажа 1SK1-ISKm, шунтированные диодами 1VD1- iVDm. Работа схемы происходит следующим образом. При подаче напряжения на схему срабатывают все вспомога-тельные реле по цепи: плюс выпрямителя V, размыкающий контакт реле времени 2КТ1, диод IV1 (для луча 1-го этажа), катушка реле 1К1, добавочное сопротивление 1R, минус выпрямителя.

Вспомогательное реле, сработав, самоблокируется по цепи: плюс выпрямителя V, контакт реле времени 2К.Т2, кнопка проверки схемы IS, контакт реле 1К1.1, кнопка 1SB2 (устанавливается в пожарном шкафу), тепловые датчики, контакт 1К1.2 и катушка реле 1К1, добавочное сопротивление 1R, минус выпрямителя. Таким образом, каждыйлуч оказывается в дежурном режиме. Если теперь произойдет размыкание любого из датчиков (например, 1SK1) в луче, то реле 1К1 обесточится, так как диод, шунтирующий разомкнувшийся датчик, включен навстречу плюсу выпрямителя. После отключения реле 1К1 включается реле 1К2 по цепи: плюс выпрямителя, контакт реле времени 2КТ2, кнопка проверки схемы IS, размыкающий контакт реле 1К1А, диод 1VD1, шунтирующий разомкнувшийся датчик, кнопка 1SB2, размыкающий контакт реле 1К1-3, катушка реле 1К2, добавочное сопротивление 1R минус выпрямителя. Реле 1К2 своим замыкающим контактом 1К2.2 замыкает цепь питания электромагнита 1YA клапана данного этажа; другим замыкающим контактом реле 1К2.1 включает реле пуска вентиляции KV и реле времени КТ, которое с выдержкой времени 10-15 с своим контактом КТ1 отключает цепи питания всех электромагнитов этажных клапанов.

Это необходимо для того, чтобы был открыт только один клапан, так как вентилятор рассчитывается на эффективное удаление дыма только при одном открытом клапане. Это же реле КТ своим замыкающим контактом выдает на диспетчерский пункт сигнал Пожар .

В случае обрыва цепи питания катушки реле 1К1 оно обесточивается, но и реле 1К2 не может включиться, так как

> На схеме показаны 1-й и 28-й лучи.
