Частота. Гц

Воздушные -

Стлль

I I

БСМ-1

100 1000 10 000 78000 120000

0,085

0,21

0,92

0,07

0,78

2,68

3,48

0,052

0,158

0,682

2,22

2,73

0,0.39

0,129

0,597

1,72

2,38

0,042 0,103 0,145 0,215 0,258

0,031 0,062 0,078 0,164 0,213

Затухание напряжения ярф вычисляется по формуле

йрф = а,к (28.5)

где аэк - эквивалентное затухание напряжения на 1 км линии на частоте 120 кГц, определяемое по рис. 28.6.

Затухание напряжения абонентской линии йал в зависимости от длины, дБ:

Менее 0,3 км . 3 .

0,3-0,6 км............ 5 . .

Свыше 0,6 км.....10

Затухание напряжения домовых сетей ядс в зависимости от этажности дома, дБ:

5-9 этажей ...... 1

12 этажей ..... 2

16 этажей......, ,..... 3

19 этажей ,...........,4

20 этажей ,..... Б

Таким образом, расчет затухания напряжения НЧ-ка-нала производят на частоте 1 кГц с учетом коэффициента нагрузки линии Ки (табл. 28.5-28.8).

Расчет затухания напряжения ВЧ-канала производят на частоте 120 кГц. Результаты должны удовлетворять нормам для всех звеньев сети.

Пример 28.1. Определить затухание напряжения трехзвенной сети ПВ на I программе (НЧ) по формуле (28.1). Исходные данные:

МФ номввальным напряжением 960 В длиной 3 км выполнена про-

1 km воздушных и подземных линий, дБ/км

иодом марки БСМ-1. диаметром 4 мм н количеством радиоточек N= =20 000;

РФ номинальным напряжением 240 В длиной 1,4 км выполнена проводом марки БСМ-1, диаметром 3 мм с равиомерно распределенной нагрузкой н количеством радиоточек N= 1200;

ДС номинальным напряжением 30 В жилого 12-этажного дома длиной 0,2 км подключена ко второй половине РФ, выполнена проводом марки ПВЖ-1Х1,8 с количеством радиоточек jV=40.

Решение. 1. Определим затухание напряжения домовой сети Одр. По табл. 28.5 при марке проиода ПВЖ-1X 1,8 н коэффициенте нагрузки ~ М=40-0,2=8 адс=1 дБ.

2. Определим затухание напряжения распределительного фидера Орф . По табл. 28.7 нри марке провода БСМ-1 диаметром 3 мм и коэффициенте нагрузки /( =М= 1200-1,4= 1680 в напряжении сети 240 В РФ =1 дБ.

3. Определим затухание напряжения магистрального фидера мф. По табл. 28.8 при марке провода БСМ-1 диаметром 4 мм, l( =Nl~ =20 000-3=60 000 и напряжении сети 960 В амф=2 дБ.

4. По формуле (28.1) определим суммарное затухание напряжения трехзвенной сети ПВ на I программе (НЧ):

1 = ДС + РФ + °л\Ф = 1 -Ь 1 -Ь 2 = 4 дБ.

Расчет показывает, что затухание напряжения трехзвенной сети ПВ иа I программе удовлетворяет нормам.

Пример 28.2. Определить затухаиие напряжения трехзвенной сети ПВ иа III программе (ВЧ) по формуле (28.3),

Исходные данные аналогичны исходным данным для примера 28.1,

Кроме того, плотность нагрузки РФ, т.е. количество абонентских трансформаторов на 1км линии s,=40 шт./км, а полное сопротнвлепие абонентских траисформаторов 2т= 10 кОм.

Решение. 1. При а в,и=1. дБ; Су.птп=10 дБ и во,у,а=20 дБ определим затухавне напряжения магистрального фидера аДф. По табл.

к эк, ДБ/км

кэк,дБ/км

W zo 30 40 ffO 8,ш1/км

эк. дБ/км

Z0 30 W 5,шх/км

10 го 30 to SOS,uiT./Kf\ В)

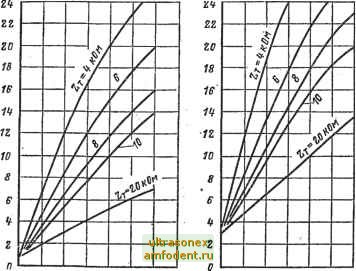

Рнс. 28.6. Зависимость эквивалентного затухания различных (по материалу) цепей от плотности нагрузки:

а - биметаллическая цепь: б - стальная цепь; в - кабельная линия (МРМПЭ-2Х1.2); Z, -входное сопротивление AT, кОм; 4 - плотность нагрузки (количество AT на I км линии), шт./км

28.10 при марке провода БСМ-1 диаметром 4 мм на частоте 120 кГц найдем затухание напряжения 1 км линии =0,213 дБ/км. Затухание напряжения магистрального фидера длиной 3 км аддф=а/=0,2133= =0,64 дБ.

2. Определим затухание напряжения распределительного фидера йрф. По рис. 28.6 при плотности нагрузки Sr=40 шт./км и полном сопротивлении AT 2 = 10 кОм найдем экиивалентное затухание напряже-
