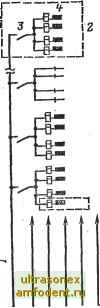

Рис. 7.10. Схема стояков одной секции 16-этажного жилого дома

К стояку 1 подключены этажные щитки квартир 2. Щитки установлены в железобетонном электроблоке на лестничной клетке. На каждом щитке установлены: трехполюсный пакетный выключатель 3 (один на все квартиры) с подключением к двум фазным и нулевому проводам стояка, однофазные счетчики 4 и аппараты защиты групповых линий квартир. Цифрами 5 обозначены лифты, б - вентиляторы дымозащиты, 7 - щиток автоматики, 8 - щиток иллюминации.

В домах 17 этажей и выше в отличие от рассмотренной схемы лифты и все эвакуационное и аварийное освещение, а также огни светового ограждения присоединяются к сек-

Установка одного выключателя на группу квартир данного этажа допускается, однако это несколько увеличивает неравномерность нагрузки по фазам. Более целесообразна установка двухполюсного выключателя перед счетчиком на каждую квартиру.

ции / ВРУ, поскольку эти электроприемники относятся к I категории по надежности электроснабжения. Однако панели секции ВРУ, к которым присоединены противопожарные устройства, должны быть обособлены и иметь отличительную красную окраску.

Глававосьмая

СХЕМЫ РАСПРЕДЕЛЕНИЙ ЭЛЕКТРОЭНЕРГИИ В ОБЩЕСТВЕННЫХ ЗДАНИЯХ

8.1. особенности электроснабжения

Построение схем электроснабжения и электрооборудования общественных зданий имеет ряд отличительных особенностей по сравнению с рассмотренными выще схемами жилых зданий. Эти особенности определяются значительным удельным весом силовых электроприемников технологического и санитарно-технического оборудования, режимами его работы, специфическими требованиями к освещению некоторых помещений, а также возможностью встраивания трансформаторных подстанций в некоторые из этих зданий.

Необходимо подчеркнуть, что наряду с отличиями схемы электросетей общественных зданий должны отвечать общим требованиям, наиболее важные из которых изложены в гл. 6. Ввиду большого многообразия общественных зданий в данной главе будут рассмотрены характерные особенности построения схем электросетей некоторых распространенных общественных зданий массового строительства.

Установленные и потребляемые мощности электроустановок общественных зданий достигают сотен и даже тысяч киловольт-ампер. Экономическими расчетами установлено, что при потребляемой мощности более 400 кВ-А целесообразно применять встроенные подстанции, в том числе комплектные (КТП). При этом обеспечивается экономия цветных металлов, исключается прокладка внешних кабельных линий до 1 кВ, нет необходимости в устройстве отдельных ВРУ в здании, поскольку имеется возможность его совмещения с РУ 0,4 кВ подстанции, и т. д. (В этом случае РУ называют абонентским, и оно обслуживается персоналом абонента.)

Выбор мощности и количества трансформаторов и трансформаторных пддстанций определяется уровнями электрических нагрузок и технико-экономическими расчетами. Подстанции, как правило, бывают двухтрансформаторные, но в относительно небольших зданиях II и III категорий по надежности электроснабжения возможна установка однотрансформаторных подстанций.

Размеры трансформаторных помещений и помещений РУ, проходы, расстояния до гоковедущих частей, конструкции полов, перекрытий, требования к отоплению и вентиляции должны соответствовать нормам, установленным разд. 4 ПУЭ. В целях обеспечения надежной работы аппаратов защиты рекомендуется принимать к установке силовые трансформаторы при мощности до 250 кВ-А со схемой соединения обмоток зигзаг - зигзаг, при мощности 400 - 1000 кВ-А - треугольник - звезда с нулем.

При установке в здании КТП необходимо учитывать дефицитность распределительных шкафов с автоматическими выключателями, поставляемых заводами. Для упрощения и удешевления КТП целесообразно ограничить число линейных автоматических выключателей, устанавливая эти автоматические выключатели на относительно большие токи 200, 400, 600 А и более. Пропускная способность таких автоматических выключателей часто превышает расчетную мощность отходящих питающих линий силовых и осветительных сетей. Чтобы использовать полностью линейные автоматические выключатели КТП, применяют схемы питания с установкой промежуточных распределительных пунктов, состоящих из панелей ЩО щитов ПР, щитов станций управления ЩСУ и других с автоматическими выключателя, ми на токи, близкие к расчетным токам питающих линий. Такие устройства принято называть щитами-размножителями.

Следует иметь в виду, что в общественных зданиях широко распространено люминесцентное освещение, при котором ток в нулевом проводе монт достигать значений близких к номинальному току трансформатора за счет высших гармонических составляющих. Поскольку для трансформаторов со схемой соединения звезда-звезда с нулем допускается ток в нейтрали трансформатора не более 25 % номинального, необходимо устанавливать силовые трансформаторы с соединением треугольник - звезда. В этом случае допускается ток в нейтрали до 75 % номинального.
