ЧерВан

Этам

8AT-1D АТ-,10 (-\ АТ-10 f\ АТ-10 ей Н 63 Н ез Kg

ч - р-нгк

-0<

Стоян-1

1 .

л к-г

Стояк-2

ч ---Ис

Стояк-З

ч*-~&

лк-ч

Стойк-Ч

Рис. 30.4. Схема радиотрансляционной сети 16-этажного жилого здания:

J - абонентский трансформатор на радиостойке (числитель - тип и мощность, В-А, знаменатель - нагрузка в радиоточках); 2 -чердачная проводка; 3 -стояковая проводка; 4 - универсальная ограничительная коробка (цифра - кoлnчecт во); 5 коридорная и квартирная проводка (цифра количество)

устройства здания, сопротивление заземления которого не превышает значений, указанных в табл. 30.1.

Схемы радиотрансляционных сетей 5- и 16-этажных жилых зданий представлены на рис. 30.3 и 30.4.

30.4. СЕТИ КСКПТ

Здание, на котором предполагается установка антенных сооружений, определяется техническими условиями на проектирование или расчетом с указанием зоны действия системы с учетом генеральной схемы или технико-экономического обоснования развития приемной телевизионной сети данного города.

В крупных городах с массовой застройкой электромагнитная обстановка не является постоянной, поэтому в значительной мере могут изменяться как уровни, так и каче-сгво принимаемых ТВ-сигналов. Оценка качества уточняется по результатам измерений.

Для поиска точки наилучшего приема антенные сооружения устанавливаются на переносных конструкциях без нарушения гидроизоляции кровли.

Конструкции крепления мачт с телеантеннами заземляются путем соединения их сваркой с сеткой молниезащиты на кровле здания арматурной проволокой диаметром 6 мм. Сопротивление заземления определяется по табл. 30.1.

Оборудование головной станции устанавливается в специально выделенном помещении, которое должно размещаться, как правило, на нижнем этаже здания. Помещение ГС площадью 10 м (для нового строительства) и 6 м .(для сложившейся застройки) и высотой не менее 2,5 м оборудуется электроэнергией и освещением. Для помещений головных станций предусматривается устройство охранной сигнализации.

Оборудование ГС в зависимости от конструктивного исполнения устанавливается на полу, на столе или крепится к стене. Допускается установка этого оборудования в специально выгороженных помещениях или в металлических шкафах при условии обеспечения мер его сохранности.

Магистральные (линейные) и домовые усилители на чердаках, технических этажах, технических подпольях и лестничных клетках устанавливаются в металлических шкафах или в поэтажных шкафах связи, если позволяют

oti-ioi/3

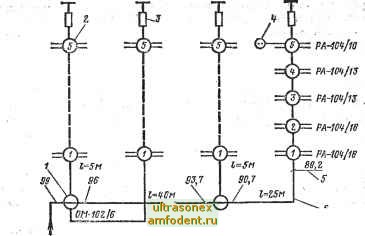

Рцс. 30.5. Схема ДРС 5-этажного здания: =

/ - магистральный ответвитель; 2 - абонентский разветвитель; 3 - резистор; 4 - абонентская розетка: 5 - уровни ТВ-сигнала по 12-му каналу, дБ/мкВ; 6 - распределительная линия, выполнена кабелем марки PK75-U-UC

габариты шкафа и имеющиеся в них устройства других систем электросвязи, а также нормируемые радиусы изгиба кабелей.

Если в данном здании не предусмотрена установка антенных сооружений и головной станции, то ввод кабелей КСКПТ осуществляется аналогично вводу кабелей ГТС.

В типовых материалах для проектирования (ТМП), разработанных ГСПИ Минсвязи СССР и Управлением Моспроект-1 Главмосархитектуры, приведены схемы ДРС для жилых домов различной этажности с учетом максимального количества стояков, которые могут быть подключены к выходу усилителя ДРС. Максимальный уровень на выходе усилителя УД-201 принят ПО дБ/мкВ. За минимальный уровень сигнала у любого абонента принято зна чение 66 дБ/мкВ. Уровни сигналов, необходимые для его обеспечения, указаны на всех участках сети, что позволяет пользоваться схемами при применении любых известных усилителей. Схемы ДРС выполнены с учетом применения магистральных ответвителей типа ОМ, абонентских разветвителей типов РА-102, РА-104, распределительного кабеля марки РК75-11-11С, абонентского присоединитель-
