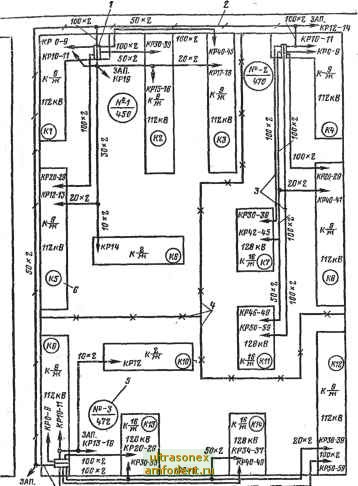

Рис. 27.10. Схема распределительной сети трех шкафных районов и межшкафных связейг

I - телефонный распределительный шкаф в помещении; 2 - кабели межшкафных связей; 3 -кабели распределительной сети (емкость кабеля н номера распределительных коробок); 4 -границы шкафных районов; 5 - числитель - номер распределительного шкафа, знаменатель ~ количество включенных в шкаф абонентов; 5 -жилой 9-этажный 1сирпнчный дом (.Hi) на П2 квартир

Количество соединительных линий.для УАТС

промБШленних предприятий и учреждений

Исходящие

> р о

Входящие

административно-хозяйственных, проектных и научных организгиий. гостиниц

Исходящие

Входящие

требности 50 телефонов и более предусматривают учрежденческую АТС с выходом на сеть ГТС. Число соединительных линий с УАТС определяется в соответствии с нормами ВНТП 112-86 в зависимости от числа абонентов с правом выхода на сеть ГТС (табл. 27.7).

Для примера на рис. 27.10 приведена схема распределительной сети трех шкафных районов и межшкафных связей.

Максимальное количество абонентов, включенных в шкаф емкостью 1200X2, составляет 490, а в шкаф емкостью 600X2 - 245.

СЕТИ ПРОВОДНОГО ВЕЩАКИЯ

28.t. КЛАССИезИКАЦИЯ И ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ

Системой проводного вещания (ПВ) называется комплекс устройств, служащий для передачи и распределения программ вещания по проводам.

Системы ПВ делятся на дальние и местные. Дальние системы служат для передач программ вещания от одного города к другому, из областного центра в район и т. п. Эти системы связаны с системами дальней связи и в дальнейшем не рассматриваются. Местные системы предназначены для распределения программ и доведения их до слушателей в пределах территории данного населенного пункта или нескольких близлежащих пунктов.

В зависимости от числа программ вещания, передаваемых слушателю, различают однопрограммные и многопрограммные системы ПВ. В СССР получили распространение трехпрограммные системы.

На станции радиотрансляционного узла устанавливаются передатчики на две дополнительные программы, а абонент может пользоваться трехпрограммным громкоговорителем (ТПГ). Для передачи дополнительных программ вещания используются те же стальные или биметаллические радиотрансляционные цепи, уплотняемые двумя дополнительными высокочастотными каналами. В качестве несущих частот для второй программы используется частота 78 кГц, для третьей программы - 120 кГц. :

Любая местная система ПВ образуется при помощи узлов. Под узлом понимают комплекс станционного устройстваи отходяш,их от него Линий.

Станционные устройства могут быть активными или пассивными в зависимости от того, содержат они усилительное оборудование (активные) или их функции ограничиваются трансформацией напряжения вещательной передачи (пассивные).

Местная система, состоящая из одного узла или содержащая несколько узлов, из которых только один имеет активное станционное устройство, называется централизованной. Если же система содержит несколько узлов, имеющих активные станционные устройства, то она называется децентрализованной.
