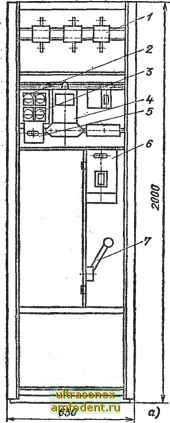

Рис. 17.1. Шкафы ВРУ-78 со снятыми дверьми:

о - вводный шкаф; б - распределительная панель; I - трансформаторы тока; г- амперметры; 3 - вольтметры; 4 - счетчик; 5 - вольтметровый переключатель; 6- выключатель; 7 - переключатель вводный; 8 - реле времени 2РВМ; 9 - фотовы-к.)1ючатель; /О -реле промежуточные; -пускатели магнитные; /2 -выключатели; /5 - автоматические выключатели однополюсные АБ1031; 14 - ввтоматнчеС-< кне вьжлючателн трехполюсные АЕ2046

И ОТХОДЯЩИХ линий; регулировка аппаратуры; установка патронов предохранителей (если они не были установлены на заводе).

В крупных городах - Москве, Ленинграде и др. - применяют специальные серии ВРУ, предназначенные для установки в многоэтажных зданиях. Так например, в Москве до

недавнего времени изготовлялись серийно и широко применялись ВРУ-78, вводная и распределительная панели которых показаны на рис. 17.1.

В настоящее время разработана и внедряется новая серия ВРУ.

В серию входят вводные и распределительные шкафы, в том числе шкафы с АВР й специальные шкафы для подключения противопожарных установок. Во вводных шкафах имеются рубильники и переключатели до 630 А включительно, амперметры, вольтметры и счетчики, В распределительных шкафах имеются разнообразнейшие сочетания автоматических выключателей на разные номинальные токи и исполнения, обеспечивающие распределение энергии в ЖИЛЫХ и общественных зданиях высотой до 25 этажей. В набор распределительных шкафов входят шкафы, в которых устанавливаются аппараты защиты общедомовых линий и автоматического управления лестничным и наружным освещением. Широкое распространение имеют также панельные щиты одностороннего обслуживания типа Щб-70 с большим набором различных схем на предохранителях и автоматических выключателях.

Следует отметить, что для успешного крупносерийного производства ВРУ и полного обеспечения такими устройствами массового жилищного и гражданского строительства необходима дальнейшая типизация и унификация этих устройств. Прогрессивная тенденция крупноблочного объемного изготовления комплектных устройств, бесспорно, должна отразиться на конструкции ВРУ. Целесообразно выполнение ВРУ в виде одинарных блоков-шкафов со всей полностью соединенной аппаратурой. Некоторый избыток в аппаратуре против требуемой по проекту, установленной в таких ВРУ, всегда может быть компенсирован сокращением запасных аппаратов, передаваемых заводом-поставщиком заказчику.

17.2. распределительные пункты и щитки

Распределительные пункты и щитки подразделяются:

а) по типам аппаратов на отходящих линиях - с предо-ранителями, с автоматическими выключателями;

б) по схемам электрических соединений - для четырех-, трех- и двухпроводных отходящих линий, с вводными или без вводных аппаратов;

в) по роду защиты от воздействия окружающей среды (виды защиты регламентированы ГОСТ);

г) по способу установки - навесные, напольные и утопленные;

д) по наличию-аппаратуры для дистанционного управления освещением.

Существуют щитки, предназначенные специально для жилых зданий, и щитки и распределительные пункты, предназначенные для установки в различных общественных зданиях.

В жилых зданиях применяются щитки следующих видов:

а) этажные (лестничные) защитные с аппаратурой защиты вводов в квартиры;

б) этажные (лестничные) учетные с аппаратурой защиты групповых линий квартир, счетчиками и коммутационными аппаратами, устанавливаемыми перед счетчиками;

в) этажные (лестничные), совмещенные со счетчиками и аппаратурой, такими же, как в этажных лестничных учетных щитках, и, кроме того, имеющие дополнительное отделение, в котором размещаются устройства телефонной, радиотрансляционной и телевизионной сетей;

г) квартирные с аппаратурой защиты групповых линий, счетчиками и коммутационными (допускающими коммутацию под нагрузкой) аппаратами на вводах.

Для перечисленных щитов стандарт рекомендует автоматические выключатели, но допускает также применение резьбовых предохранителей. Этажный щиток для установки в нище представляет собой раму с щасси и дверью. На щасси рамы на отдельных основаниях укреплены счетчики, защитные и коммутационные аппараты и зажимы. В пределах щитка выполнены все соединения. Этажные щитки защитные содержат только защитную аппаратуру вводов в квартиры и применяются, когда счетчики и защитная аппаратура групповых линий квартир установлены на квартирных щитках.

На рис. 17.2 показа!н этажный щиток для присоединения четырех квартирных щитков. На щасси рамы справа и слева установлены четыре автоматических выключателя, от-ветвительные зажимы для присоединения автоматических выключателей к проводам магистрали (стояка) и зажимы для присоединения нулевых проводов вводов в квартиры к нулевому проводу питающей линии. Щиток укрепляется в нише при помощи четырех распорных болтов, имеющихся на шасси. Провода магистрали, таким образом, прохо-
