Таблица, 30.1. Нормы сопротивления заземления по ГОСТ 464-79*

Наименование

Сопротивление заземления. Ом, nj ном сопротивлении грунта, С

)и удель-)м-м

до 100

100-300

300-500

свыше 500

Кабельный ящик

Трос и оболочка кабеля, под-

BeuifeftHoro на опоре

Абонентский пункт

уголков 25X 25X4 мм и полосы 40X4 мм) в земле (РД 34.21.122-87).

Схема телефонного ввода в 5-этажное жилое здание с выводом кабеля на боковой фасад представлена на рис. 30.1.

Схема телефонного ввода в 16-этажное жилое здание с питанием От шкафа, установленного в этом же здании, и прокладкой кабелей по подвалу дана на рис. 30.2.

30.3. городская радиотрансляционная сеть

Ввод городской радиотрансляционной сети ПВ в жилое здание осуществляется через абонентский трансформатор, устанавливаемый на радиостойке на крыше здания. При установке на радиостойке двух или трех абонентских трансформаторов применяется специальный кронштейн. При кабельном вводе в здание абонентский трансформатор с согласующим устройством устанавливается либо на кронштейне на стойке, либо в металлическом ящике на стене дома. Ящики обязательно заземляются, при этом сопротивление заземления должно быть не более 50 Ом.

Домовая сеть радиофикации состоит из чердачной, лестничной или стояковой, коридорной и комнатной проводки.

Вводные концы абонентского трансформатора соединяются с чердачной проводкой горячей пайкой без установки универсальной коробки УК-2П.

Чердачная проводка прокладывается в ПВХ трубах для защиты от механических повреждений и вводится в стояк. Стояковая проводка выполняется без разрыва провода с установкой ограничительных коробок УК-2Р и УК-Р (на



одну радиоточку), РОН (на две радиоточки) и КНА-4 (на четыре радиоточки).

Для чердачной и лестничной (стояковой) проводок используются трансляционные провода со стальными жилами по ГОСТ 10254-75*Е марок ПВЖ (ППЖ)-1Х1,4 и ПВЖ (ППЖ)-1Х1,8; ПТПЖ (ПТВЖ)-2x1,2 и ПТПЖ (ПТВЖ)-2X1,8.

В домах с большой нагрузкой радиоточек на стояк, когда провода со стальными жилами по электрическим параметрам непригодны, разрешается применять провода с медными жилами марок ПСБАВ-1Х1,2; ППВ-2Х1,0; ПРППМ-2Х0,8.

Количество и места установки радиорозеток в квартирах принимаются в соответствии с действующим в данной республике положением. В типовых проектах жилых домов, предназначенных для общесоюзного применения, розетки радиосети предусматриваются:

в однокомнатных квартирах - в комнате и кухне;

в двухкомнатных квартирах - в общей комнате и кухне;

в трехкомнатных и четырехкомнатных квартирах - в общей комнате, кухне и в одной из спальных комнат.

В однокомнатных квартирах и домах для одиночек и малосемейных устанавливается по одной розетке в жилой комнате.

Розетки рекомендуется устанавливать вблизи наружных стен комнат на расстоянии до 1 м от штепсельной розетки осветительной сети (для удобства электропитания трехпрограммного громкоговорителя) на высоте 50-100мм над плинтусом (галтелью) или на одинаковой высоте с розетками осветительной сети.

Радиотрансляционная сеть должна проектироваться, как правило, скрытой. Диаметр общего канала для ввода в квартиры радиотрансляционных и телевизионных кабелей предусматривается не менее 25 мм на прямолинейных участках и участках с одним поворотом и не менее 32 мм на участках с двумя поворотами.

Для радиотрансляционной сети в квартирах применяются провода марок ПТПЖ (ПТВЖ) с диаметром жил ие менее 0,6 мм при сменяемой и открытой проводке и 1,2 мм при несменяемой и скрытой проводке. Радиорозетки по ГОСТ 8659-78* типа РПВ-1 устанавливаются на металлических подрозетниках при открытой проводке, типа



d AT-10

AT-10

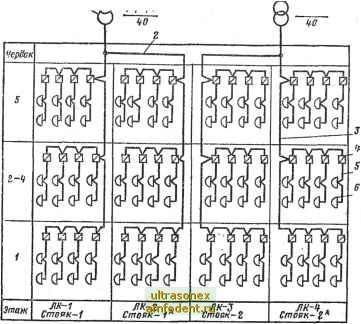

Рис. 30.3. Схема радиотрансляционной сети 5-этажного жилого здания:

/ - абонентский трансформатор на радиостойке (числитель - тип и мощность. ВА, знаменатель - нагрузка в радиоточках); г -чердачная проводка; 3~стоя ковая проводка; 4 - универсальная ограничительная коробка; 5 -квартирная проводка; 6 - раднорозетка

РПВ-2 - при скрытой проводке и типа РПВ-3 - при установке в плинтусах. Ограничительные коробки устанавливаются в поэтажных шкафах (нишах) из расчета двух ограничительных сопротивлений на квартиру.

Установленная мощность абонентских трансформаторов принимается из расчета нагрузки одной радиоточки на одно-, двух- и трехкомнатные квартиры и двух радиоточек - для четырехкомнатных и более квартир. Прокладка проводов от ограничительной коробки к радиорозеткам выполняется без разрыва проводов (шлейфом).

Защита установок проводного вещания (абонентского трансформатора и воздушной линии радиотрансляции) от опасных напряжений и токов, возникающих в линиях РС при грозовых разоядах, выполняется от молниезащитного
