Рис, 27.3. Принцип построения абонентских линий ГТС по шкафной системе:

/ - магистральный кабель; 2 - кабель распределительной сети; 3 - абонентская проводка

менена в сетях с очень большими колебаниями нагрузки при возможности неограниченного удовлетворения спроса на телефонную связь.

Недостатками этой системы являются больший расход

fSBxZ

HP <ti

щхг fOO>Z шхг \ шхг госг

Рис. 27.4. Построение абонентских линий ГТС по бесшкафной системе (прямое питание)

iKJiacD иклаее

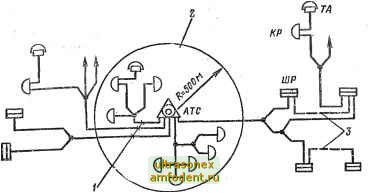

Рис. 27.5. Шкафная система с исло.аьзованием элементов прямого питания:

1 - магистральный кабель; 2 - зона прямого питания; 3 - кабель межшкафной связи

кабеля по сравнениюсо шкафной системой, сложность в эксплуатации, а также возникновение дополнительного затухания на абонентских линиях за счет параллельных ответвлений. В СССР бесшкафная система применяется в радиусе 500 м от здания городской АТС.

В нашей стране введена шкафная система с использованием элементов прямого питания. Территория, обслуживаемая АТС, разбивается на две зоны: зону прямого питания и зону с использованием распределительных шкафов.

В зоне прямого питания телефонные распределительные шкафы не устанавливаются, а магистральные кабели прокладываются от кросса АТС до зданий, где включаются в распределительные коробки емкостью 10X2, установленные на лестничных клетках у квартир абонентов. Прямым питанием могут обеспечиваться также жилые и административные здания с постоянным количеством телефонных связей, находящихся за зоной прямого питания, независимо от расстояния до здания АТС (рис. 27.5).

В распределительные шкафы, устанавливаемые за зоной прямого питания, подаются магистральные кабели по шкафной системе с использованием межшкафных связей или параллельным включением магистралей в шкафах.

По способу включения распределительные шкафы могут быть шкафами / класса, в которые подаются магистральные

кабели, и шкафами класса, в которые заводятся кабели из шкафов I класса.

Шкафная система с использованием .элементов прямого питания абонентских линий является наиболее экономичной по сравнению с другими системами.

z7.3. марки телефоннук кабелей абонетских ШШШ и условия их прокладки

По условиям прокладки абонентские линии подразделяются на:

подземные в кабельной канализации; подземные в коллекторах (общегородских и внутриквартальных), тоннелях метрополитена и технических подпольях; подземные бронированные в грунте; подводные;

воздушные (подвесные) стоечные и столбовые;

настенные открытой и скрытой прокладки;

проложенные в каналах (в поливинилхлоридных - ПВХ - трубах) в подготовке пола.

На абонентских линиях применяются:

гвродские телефонные кабели типов: Т (марок ТГ, ТБ, ТБГ, ТК) и ТП (марок ТИП, ТПВ, ТППт, ТППБ, ТППБГ, ТППБбШп, ТППэп. ТППэпБГ);

симметричные кабели сельской связи марок КСПП, КСППБ, КСППК, КСППС. ПРППМ. ПРППА; ;

парные кабели типа Т с воздушно-бумажной изоляцией в свинцовой оболочке имеют диаметры медных жил 0,4; 0,5 и 0,7 мм;

.. парные кабели типа ТП с изоляцией и в. оболочке из- полиэтилена (ПЭ) имеют диаметры медных жил 0,32 (ТПП); 0,4; 0.5 и 0,7 мм;

четверочные кабели марки КСПП с ПЭ изоляцией в ПЭ оболочке с медными жилами диаметрами 0,9 й 1,2 мм;

однопарные кабели марок ПРППМ и ПРППА с ПЭ изоляцией с медными жилами диаметрами 0,8;0,9;1,2 мм и алюминиевыми жилами диаметром 1,6 мм.

Для прокладки в кабельной канализации, в коллекторах; шахтах, сцепках, технических подпольях, по стенам зданий и подвески иа воздушных линиях связи применяют кабели марок ТГ, ТПП, КСПП, ТППэп, ПРППМ и ПРППА. Для прокладки в грунте используются кабели марок ТБ, ТППБ, ТППБбШп, КСППБ, ПРППМ, ПРППА; для прокладки только по стенам зданий - ТПВ; для подвески только на
