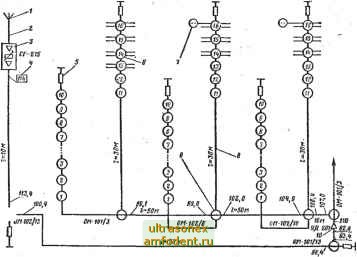

,.Рис. 30.6. Схема ДРС 16-этажного здания:

/ - приемные антенны;-2 - к.абелв снижения (6РК75-4-113) (длиной по 75 м); 3 - головная станция (установлена в помещении на 1-м этаже); 4 -уровни ТВ-сиг-вала по 12-му каналу, дБ/мкВ; 5-резисторы; 6 - абонентские разветвителн; 7 - абонентская розетка; - магистральные разветвителн; S - распределительные кабелн; W - домовой усилитель

НОГО устройства типа КА-102 и абонентского кабеля марки РК75-4-113.

На рис. 30.5 и 30.6 представлены схемы ДРС для 5- и 16-этажных жилых зданий.

В общежитиях, кроме сетей ГТС, ГРС и КСКПТ, по заданию на проектирование могут предусматриваться системы электрочасофикации и радиооповещения о пожаре.

Глава тридцать первая

СЕТИ И СИСТЕМЫ ЭЛЕКТРОСВЯЗИ И ЧАСОФИКАЦИИ ОБЩЕСТВЕННЫХ ЗДАНИЙ

31.1. основные виды электросвязи

Общественные здания оборудуются различными видами электросвязи в зависимости от требований СНиП и заданий заказчика!

городской телефонной связью (ГТС);

административно-хозяйственной связью (АХС) j

оперативной телефонной связью (ОТС);

городским проводным вещанием (ГПВ);

местным радиовещанием и оповещением (МРВО);

системой звукоусиления в залах (СЗУ);

электрочасовой системой (ЭЧС);

системой кабельного телевидения (СКТВ).

Виды электросвязи, которые могут применяться в различных типах общественных зданий, приведены в табл. 31.1.

Все перечисленные сети электросвязи и часофикации общественных зданий прокладываются, как правило, скрыто. Открытые прокладки допускаются в технических подпольях, подвалах и техни1еских этажах, а также в существующих зданиях, приспосабливаемых для размещения учреждений.

При скрытом способе прокладки кабелей и проводов используются каналы скрытой проводки. Для образования каналов скрытой проводки применяют, поливинилхлоридные трубы, которые прокладываются в подготовке полов или в штрабах стен по несгораемым основаниям, устраивают каналы в полах и в стенах, используют пустоты или специально предусмотренные каналы в строительных конструкциях зданий, полые галтели, плинтусы, багеты, пустоты потолков, декоративных стен, а также короба, проложенные по стенам и потолкам.

Для прокладки, монтажа и эксплуатационного обслуживания кабелей и проводов, а также для установки оконечного кабельного оборудования и монтажа муфт в здании оборудуются шкафы, ниши, подпольные и стенные коробки, которые соединяются между собой каналами скрытой проводки. Поэтажные шкафы и соединяющие их вертикальные каналы диаметром не менее 40 мм образуют стояк,- место размещения которого определяется с учетом конструктивных особенностей здания и удобства эксплуатации. При устройстве сетей по зданию соблюдаются минимальные расстояния между проводами (кабелями) телефонной и радиотрансляционной сетей (см. гл. 30).

Городские сети телефона и радиотрансляции прокладываются в отдельных каналах. Местные сети могут прокладываться в общих каналах при условии, что одна сеть не будет оказывать электромагнитного влияния на другую сеть и общий каиал не будет заполнен более чем на 75 % диаметра канала. Так,.например, могут быть совмещены в об-

Таблица 31.1. Перечень систем электросвязи в различных типах общественных зданий
