Направление pacmBMaHUff гпотввемлз

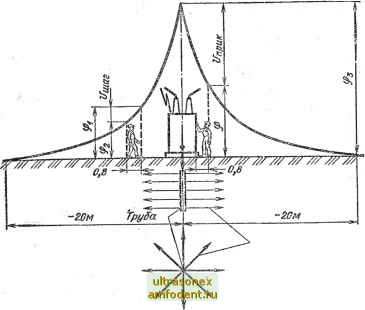

Рис. 25.2. Кривые распределения потенциала в зависимости от расстояния до заземлителя

МОГО объекта. Таким образом, выравниваются потенциалы смежных точек поверхности. Выше были указаны сопротивления растеканию в электроустановках напряжением до 1 кВ. Здесь отметим требуемые сопротивления растеканию в электроустановках напряжением выше I кВ.

Так, в установках с большими токами замыкания на землю (выше БОО А) сопротивление растеканию заземляющего устройства должно быть не более 0,5 Ом. В сетях с малыми токами замыкания на землю (6, 10, 20 кВ) значения сопротивления растеканию должны быть не более:

а) при общем заземляющем устройстве для установок напряжением до 1 кВ и более

R<~-\ (25.3)

б) при использовании заземляющего-устройства только для установок напряжением выше 1 кВ

-R8<~-. (25.4)



где Is - расчетный ток однофазного замыкания на землю} Ra не должно быть больше 10 Ом.

Значения h обычно задаются энергоснабжающими организациями при выдаче технических условий на присоединение к их сетям. Приближенное значение расчетного тока h может быть определено из следующих выражений:

для кабельной сети

/. = : (25.5)

для воздушной сети

UI 350

(25.6)

где и - напряжение сети, кВ: / - общая длина сети, км.

Как уже было сказано, для заземления используются естественные и искусственные заземлители.

Сопротивление растекянию тока заземлителя в первую очередь зависит от удельного сопротивления грунта р, приведенного в табл. 25.1. Наиболее удобно и экономично в качестве естественных заземлителей использовать железобетонные фундаменты и конструкции зданий и сооружений.

Таблица 25.1. Удельные сопротивления грунта

грунт

Удельное сопротивление р. Ом-м

Грунт

Удельное со ротив-ление р. Ом-м

Песок при глубине за-

Садовая земля

легания вод менее 5 м

Чернозем

То же 6 и 10 м

1000

Кокс

Супесь водонасыщеи-

Гранит

1100

ная (текучая)

Каменный уголь

То же влазкная (пла-

стинчатая)

Суглинок влажный

То же слабовлажная

Суглинок

(твердая)

Мергель глинистый

Глина пластинчатая

Торф

То же полутвердая

Известняк пористый

Сопротивление растеканию тока железобетонных фундаментов i?ф можно определять по формуле, Ом,

Ф = р(0,Б/}/ 5ф),

(25.7)



где р -удельное электрическое сопротивление грунта, Ом-м; 5ф - площадь, ограниченная периметром здания на уровне дневной поверхности земли, м.

Стальные водопроводные трубы без антикоррозийного покрытия со сварными стыками и свинцовые оболочки кабелей (если они имеются) тоже следует использовать в качестве естественных заземлителей. Кабели с алюминиевой оболочкой использовать в качестве заземлителя не разрешается.

Для предварительных расчетов можно пользоваться данными о сопротивлении растеканию водопроводных труб, приведенные в табл. 25.2 для р-100 Ом-м и в табл. 25.3 для кабелей.

Таблица 25.2. Сопротивление растеканию тока металлических трубопроводов, проложенных на глубине 2 м при р=100 0мм

Длина подземного .участка, м

Сопротивление растеканию. Ом, при диаметре труб, м.

0,35

0,28

0,23

0,29

0,24

0,19

0,25

0,17

2000

0,17

0,15

Таблица 25.3. Сопротивление растеканию тока свинцовых оболочек кабелей при р=100 Ом-м, проложенных на глубине 0,7 м

Длина подземного участка

Сопротивление растеканию, Ом, прн сечеини кабеля, мм*

16-35

ЁО-95

120 и выше

1000

Значения удельного сопротивления, принятые по табл. 25.1, необходимо умножать на коэффициент сезонности (промерзания и увлажнения), приведенный в табл. 25.4 и зависящий от климатической зоны, где сооружается объект. Москва и Ленинград относятся к зоне II.

Если оболочки кабелей являются единственным зазем-
