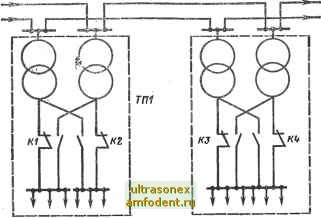

Главная страница Электрические сети (электрооборудование) и выше, включая кольцевые сети с понижающими подстан-циямИ, линии и подстанции глубоких вводов; распределительные сети напряжением 10 (6)-20 кВ, включая трансформаторные подстанции (ТП) и линии, соединяющие центры питания (ЦП) с ТП и ТП между собой, и вводы к потребителям; распределительные сети напряжением до 1 кВ. При наличии промежуточного элемента - распределительного пункта (РП) в состав распределительной сети напряжением 10(6)-20 кВ входят также РП и питающие линии, соединяющие РП с ЦП. Электрические сети подразделяют по ряду признаков. По виду тока различают электрические сети переменного и постоянного тока. В соответствии с ПУЭ электрические сети подразделяются по напряжению на сети до 1 и свыше 1 кВ. Электрические сети переменного тока в СССР имеют следующие стандартные номинальные напряжения: 127, 220, 380, 660 В; 3, 6, 10, 20, 35, 110, 150, 220, 330, 500 и 750 кВ. Сооружаются линии электропередачи переменного и постоянного токов напряжением свыше 1000 кВ. Для компенсации потери напряжения в проводах линий и обмотках трансформаторов номинальные напряжения генераторов и вторичных обмоток трансформаторов установлены на 5 % выше соответствующих номинальных напряжений электроприемников. Для сетей местного освещения и в некоторых других случаях для обеспечения безопасности применяют напряжения 12-42 В. По принципу построения сети подразделяют на разомкнутые (рис. 6.1) и замкнутые с одним (рис. 6.2), двумя (рис. 6.3) или несколькими источниками питания. По месту прокладки различают наружные и внутренние сети. Городские (коммунальные) электросети общего пользования, как правило, выполняют на напряжение 6 или 10 кВ (в перспективе в крупных городах - 20 кВ) и 380/220 В. Наружные сети бывают воздушные и кабельные (подземные). С емы электрических сетей. Распределение электроэнергии осуществляется по радиальным, магистральным и смешанным схемам. При радиальных каждая подстанция питается отдельными линиями, при магистральных к одной линии можно присоединить группу из нескольких городских трансформаторных подстанций. Радиальные схемы электроснабжения надежны, но они требуют большего расхода проводов и кабелей, а также высоковольтной аппаратуры; Рис. 6.2. Замкнутая сеть с одним источником питания Рис 6 3. Замкнутая сеть с двумя источниками питания стоимость сетей значительно выше, чем при магистральной схеме. В крупных городах применяются радиальные и магистральные схемы в зависимости от требований к надежности электроснабжения присоединенных потребителей. Городские электрические сети напряжением 6-10 кВ характерны тем, что в любом из микрорайонов могут оказаться потребители всех категорий по надежности электроснабжения. Естественно, это требует и надлежащего построения схемы сети. Для подключения городских подстанций с двумя трансформаторами номинальной мощностью до 630 кВ-А часто применяют двухлучевую схему с АВР на стороне низшего напряжения с контакторной автомэти-кой (рис. 6.4). При выходе из строя одного из лучей высшего напряжения или трансформатора нагрузка автоматически переключается на неповрежденный кабель и второй трансформатор. Двухлучевая схема с АВР на стороне низшего напряжения имеет значительные преимущества, надежна в эксплуатации, обладает быстродействием (переключение производится за 0,2-0,3 с, тогда как АВР на стороне высшего напряжения включается за 1-1,5 с). Кроме того, эта схема является самовосстанавливающейся: при .На подстанциях с трансформаторами мощностью до 400 кВ-А для АВР применяются контакторы на ток 630 А, а при мощности 630 кВ-А - иа ток 1000 А. В некоторых схемах для устройства АВР используют автоматические выключатели. ИП - источник питания; 7-7 - потребители электроэнергии Рис, 6,4. Двухлучевая магистральная схема сети высокого напряжения с контакторной автоматикой (АВР) на стороне низкого напряжения возникновении напряжения на отключившейся линии (луче) схема приходит в исходное положение без участия обслуживающего персонала. Двухлучевая схема обходится несколько дороже петлевой с резервными перемычками, применяемой в небольших и средних городах. При петлевой схеме (рис. 6.5) е-юнЕ тпз ш/гзов Рис. 6.5. Схема петлевой сети 6-10 кВ
|
