Рис. 29.1. Схема совместимости выходных каналов I~III диапазонов; X - сочетание каналов, не разрешенных к примеагнию

Антенные опоры для приемных телевизионных антенн. Антенные опоры (мачты) предназначены для установки ка них телевизионных антенн коллективого приема. Разработаны типовые мачты: MT-5/MI; MT-5/III-IV; MT-5/V-VI; MT-6/I; MT-8.6/I; МТ-8,6/11; МТ-8,6/111. Тип мачты определяется количеством размещенных на ней антенн, ветровой и гололедной нагрузкой.

В настоящее время отечественной промышленностью выпускаются мачты типов MT-5/I-II и MT-6/I. Характеристика опор (мачт) приведена в табл. 29.3 и на рис. 29.3.

Для подключения несимметричного коаксиального кабеля с волновым сопротивлением 75 Ом к симметричному петлевому вибратору антенн типа АТКГ(В), работающих

Входные

Выходные каналы

Рис. 29.2. Схема разрешенных вариантов частотных преобразований конвертеров МВ-МВ и ДМВ-МВ:

X - сочетания каналов, не разрешенных к прнненеиию; * - каналы, не совнестн-ные с УКВ ЧМ

Б I-V диапазонах, с сопротивлением 300 Ом и обеспечения электрического согласования антенн с кабелем снижения марки РК75-4-113 предназначены антенные кабельные присоединители (ПАК) или антенные коробки (АК) всех модификаций. Они рассчитаны на круглосуточную

АТШ ,11 ТВ

.диапазоны или. УКВ ЧМ

f,TKriV,V Т8 диапазоны

1,11 Т8 диапазоны или УКв ЧМ

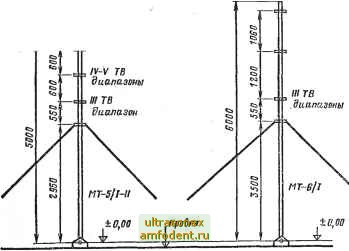

Рис. 29.3. Характеристика опор (мачт)

работу в интервале температур минус 60 - плюс 50 °С и относительной влажности воздуха 100 % при температуре плюс 25 С.

Головные станции (СГ) предназначены для усиления или конвертирования поступающих от приемных антенн или от антенных усилителей (АУ) телевизионных сигналов в I-V диапазонах, программ УКВ ЧМ радиовещания и передачи их в кабельную распределительную сеть КСКПТ и СКТВ.

При выборе оборудования для проектируемой КСКПТ или СКТВ рекомендуется руководствоваться справочными материалами, приведенными в табл. 29.1 - 29.3.

Таблица 29.3. Характеристика опор (мачт)
