Линии, применяемые в местных системах, делятся на линии передачи и распределительные линии. По линиям передачи осуществляется распределение программ от одного активного станционного устройства к другому. Распределительные линии распределяют энергию вещательных передач между абонентскими установками.

Для линий передачи чаще всего используют линии существующей телефонной сети. Распределительные линии обычно строят специально.

Линии передачи служат как для подачи программы на активные устройства, так и для контроля их работы. Линии передачи работают при небольших уровнях напряжения и мощности вещательного сигнала, достаточных для возбуждения усилительных устройств, которые осуществляют последующее усиление передачи. По распределительным линиям должна передаваться мощность, достаточная для питания всех громкоговорителей (абонентских установок), подключенных к системе.

В зависимости от числа распределительных звеньев различают однозвенные, двухзвенные и трехзвенные сети проводного вещания.

При однозвенной сети от активного станционного устройства отходят распределительные линии, к которым непосредственно подключены абонентские установки. Такие распределительные линии работают при относительно низком номинальном напряжении 30 или 15 В и называются абонентскими линиями.

Если от активного станционного устройства отходят распределительные линии с номинальным напряжением выше 30 В, к которым, в свою очередь, при помощи абонентских понижающих трансформаторов подключаются абонентские линии, несущие нагрузку в виде абонентских установок, то такая сеть называется двухзвенной. При этом линии, подключаемые к станционному устройству, называются распределительными фидерными линиями или распределительными фидерами (РФ).

Наконец, если в систему, кроме активных, входят пассивные станционные устройства, то образуется сеть, называемая трехзвенной, причем третьим распределительным звеном в данном случае являются магистральные высоковольтные фидеры (МФ), связывающие активное станционное устройство с пассивными, к которым подключаются двухзвенные сети, состоящие из распределительных фидеров и абонентских линий.

Выбор одной из указанных выше систем вещания зависит от конкретных условий радиофицируемой местности, значения и плотности нагрузки, характера ее распределения по территории, естественного рельефа местности и т. п.

На основании опыта строительства и эксплуатации можно достаточно четко определить области применения различных систем (раздельно для городских и сельских сетей) .

28.2. городские сети проводного ВЕЩАНИЯ

В городах с числом жителей, не превышающим 40- 50 тыс., строятся двухзвенные сети, питаемые от одной усилительной станции. При этом энергия вещательной передачи от усилительной станции поступает в распределительные фидеры, радиально отходящие от нее и работающие при напряжении 120-240 В. В распределительные фидеры (рис. 28.1) включаются абонентские трансформаторы, понижающие напряжение до 30 или 15 В. в зависимости от принятого для данной сети или ее района выходного напряжения. К вторичным обмоткам трансформатора подключается нагрузка абонентских линий, состоящая из абонентских однопрограммных и трехпрограммных громкоговорителей.

Городские распределительные линии выполняются воздушными, и чаще всего они имеют стоечную конструкцию. Абонентские линии в этих условиях представляют собой внутридомовую проводку, состоящую из чердачной, лестничной и квартирной проводок. Абонентские трансформаторы устанавливаются на стойках или на чердаках.

Подобная централизованная система получает обычно вещательные программы от выделенного радиоприемного пункта или с междугородной вещательной аппаратной по линиям передачи. Передача вещательных сигналов по этим линиям производится при трехпрограммном вещании в тональном спектре частот. Иногда радиоприемный пункт совмещается с усилительной станцией, где могут быть оборудованы студия и аппаратная звукозаписи и звуковоспроизведения.

В больших городах с населением 400-500 тыс. жителей, где при помощи двухзвенных сетей невозможно осуществить централизованную систему из-за больших затуханий напряжения или низких эксплуатационных показателей, применяются трехзвенные сети (рис. 28.2).

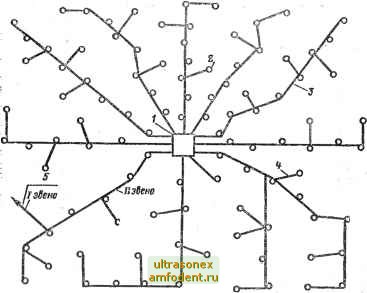

Рис. 28.1. Централизованная система вещания с двухзвенной сетью:

/ - усилительная стаиция; 2 - абонентский трансформатор; 3 - распределительная фидерная линия; 4 - фидерный отвод; 5-абонентская линия

При таком построении сети город разбивается на ряд районов, в которых оборудуются двухзвенные сети. Питание их осуществляется не непосредственно от усилительной станции, а-через мощные трансформаторные подстанции ЗТП по магистральным высоковольтным фидерным линиям с рабочим напряжением 480 или 960 В. Подобная цеитт Jaлизoвaннaя трехзвенная система нашла широкое прак-. тическое применение.

- В крупных городах используется децентрализованцая трехзвенная система, позволяющая резервировать головные звенья тракта от усилительной станции до трансформаторной подстанции. В этом случае в городе кроме центральной станции строятся несколько усилительных станций, которые называются опорными усилительными подстанциями ОУС. Они, как правило, имеют дистанционное управление и работают без обслуживающего персонала. Выходная мощность ОУС может достигать 60 кВт.

При наличии нескольких усилительных подстанций
