перекрытиях из монолитного бетона и надежной гидроизоляции. Необходимо применять меры защиты ТП от возможных повреждений при расположении в непосредственной близости от путей кранов и внутрицехового транспорта.

3. На внутрицеховых ТП допускается устанавливать не более трех масляных трансформаторов суммарной мощностью до 2000 кВ-А. При установке на втором этаже их мощность не должна превышать 630 (750) кВ-А. Мощность пристроенных ТП не ограничивается. Установлен разрыв между отдельно стоящими ТП и смежными зданиями. Так, до жилых и общественных зданий от ТП при I и И степенях огнестойкости соседнего здания по противопожарным нормам должно быть не менее 7 м, при III степени -

9 м, при IV-V степенях -

10 м.

Электрические схемы первичных соединений ТП определяются их назначением и характером присоединяемых потребителей. На городских ТП устанавливают трансформаторы мощностью до 630 кВ-А. Для электроснабжения потребителей I категории сооружают двухтрансформаторные, II категории - одно- и двух-трансформаторные и III категории - однотрансформатор-ные подстанции.

На рис. 6.9 представлена однолинейная схема простейшей однотрансформаторной подстанции с воздушным вводом. Схема обеспечивает присоединение трансформатора к сети напряжением 6-10 кВ через разъединитель рв и предохранители пнз типа ПК б-10. Разъединитель предназначен для отключения трансформатора т мощностью до 400 кВ-А при отключенной нагрузке (для этого

Отходящие линии

Рис. 6.9. Схема однотрансформаторной концевой подстанции

служит рубильник Р112), т.е. только тока холостого хода трансформатора. Предохранители Г1НЗ служат для автоматического отключения трансформатора при коротких замыканиях в самом трансформаторе или соединительных проводниках (шинах).

Предохранители ПН2 защищают трансформатор от токов коротких замыканий и перегрузки на стороне низшего напряжения. На подстанции, смонтированной по данной схеме, иногда устанавливают и трансформзтор мощностью 630 кВ-А, однако в этом случае вместо рубильника и предохранителей на стороне низшего напряжения рекомендуется устанавливать автоматический выключатель. К трансформаторам тока ТТ присоединяют измерительные прйёо-ры: амперметры Л, счетчики активной Wh и реактивной VARh энергии. Для измерения напряжения служит вольтметр V.

Установка трансформаторов тока и предохранителей после рубильника обеспечивает безопасную работу при смене плавких вставок, ремонтах, замене счетчиков и т.д. Если подстанция является сетевой и питает жилые и общественные здания, то трансформаторы тока и измерительные приборы не устанавливают. На отходящих линиях ycta-новлены рубильники РП1 и предохранители ПН1. Ейли подстанция тупиковая, то для защиты трансформатора от атмосферных перенапряжений устанавливают трубчатые разрядники типа РГ на ближайшей опоре воздушной линии. Если подстанция служит как транзитная, т. е для пропуска энергии через шины высокого напряжения к другим подстанциям, то устанавливают внутри подстанции на шинах высокого напряжения вилитовые разрядники .

При кабельном вводе в подстанцию разрядники не устанавливают. В крупных городах применяют двухтрансфрр-маторные подстанции. Оба трансформатора являются рабочими и взаимно резервируются вручную или автоматически. На рис. 6.10 приведена схема двухтрансфбрматррйой ТП из железобетонных блоков с трансформаторами 400 или 630 кВ-А.

Важнейшим условием построения распределительной

Фибровая трубка, внутри которой находится металлический стержень с разрядным промежутком, который пробивается при грозовом перенапряжении. Под действием высокой температуры фибра выделяет газы, которые гасят электрическую дугу.

2 Используется свойство керамических материалов резко снижать свое сопротивленче при перенапряжении.

pBO-w/m

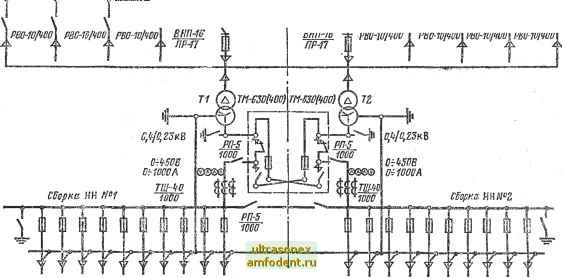

Рис. 6.10. Схема дзухтрансформаторной подстанции
