дельный проводник. Сечение его принимается равным сечению фазного проводника. Ни в нулевом защитном, ни в нулевых рабочих проводах аппараты защиты не устанавливаются. Для безопасной смены счетчика перед ним устанавливается двухполюсный выключатель.

7.6. типовые комплексные схемы распределения электроэнергии в жилых зданиях

В предыдущих параграфах были рассмотрены отдельные элементы схем электроснабжения и электрооборудования. Рассмотрим одну из типовых комплексных схем распределения электроэнергии в жилом 16-этажном доме (рис. 7.9).

Здание имеет два кабельных взаиморезервируемых ввода У и 2 с переключателями 3 и предохранителями 4. К каждому из вводор (1 и 2) подключены соответствующие секции шин ВРУ (/ и II). От секции / отходят питающие линий квартир 5, а также через отдельный автоматический выключатель 6 и счетчик 7, включаемый через трансформаторы тока 8, питается сборка ВРУ общедомовых помещений. От последней отходят групповые линии рабочего освещения холлов, лестниц и коридоров 9, освещения технического подполья, чердака, машинных помещений и шахт лифтов и питающая линия к щитку иллюминации 10.

От секции II ВРУ отходят питающие линии лифтов И, групповые линии эвакуационного и аварийного освещения 12, штепсельных розеток для подключения уборочных машин 13. Потребление электрической энергии электроприемниками секции ВРУ учитывается трехфазным счетчиком 14, который подключен через трансформаторы тока 15. К питающим.линиям квартир с автоматическими выключателями 16 присоединяются стояки секций.

На вводах устанавливаются помехозащитные конденсаторы 17 емкостью .0,5 мкФ. Освещение лестниц и коридоров автоматизировано, и все элементы автоматики установлены на ВРУ. Автоматика обеспечивает управление освещением в функции естественной освещенности с помощью фотовыключателя 18 и программного реле времени 19, отключающего часть освещения в ночные часы. Кроме того, имеется возможность централизованного управления освещением с диспетчерского пункта. При выходе из строя автоматики возможно ручное управление.

Устройства дымозащиты подключаются к специальной панели III ВРУ с устройством АВР, которая присоединяется

f-й секция дома

г-я секц

гг 11-ж

.1..

БВоВ 1П

Ввод г п

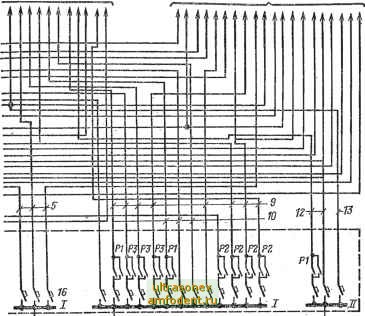

Рис. 7.9. Схема электрооборудования 16-этажного жилого дома

К обоим вводам до переключателей (вводы 7 и 2). Благодаря такому присоединению эти устройства остаются в рабочем состоянии даже при полном обесточивании дома. Для учета расхода электроэнергии устанавливается счетчик 20. На Канадой из линий, питающих секцию / ВРУ, установлены автоматические выключатели 21.

От секции / ВРУ отходят линии, питающие вентиляторы системы дымозащиты и щитки управления, а также

ая йома.

3-я секций дома.

8ffR7 Схема аВтоматаческого Ba.pwa.Hm датая~ X управления освещением с ционного управ-\ ГЖ° °Sr,Z°Гl°a1i eнaязлocBeJJ.e-

15 6 7

Вод ?.

Ввод 1

---D-i

часть линий эвакуационного освещения 22, расположенного а путях эвакуации при пожаре. Такое подключение эвакуационного освещения в 16-этажных домах нормами не предусмотрено, однако целесообразно в целях повыщения безопасности людей, причем для этого дополнительных затрат не требуется.

На рис. 7.10 показана схема стояков одной секции дома, т. е. вертикальных участков питающих и групповых линий.
