Диспетчерское оборудование

Вводно - Вы е од ное устройство

[Wa объектах


I На диспетчерской I пункте

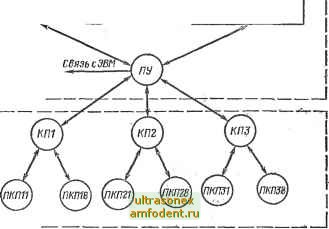

Рис. 23.1. Структурная схема диспетчеризации района

управление двухпозиционными (ТУ) объектами;

вызов со всех КП и ПКП или выбранного КП {ПКЩ информации о состоянии двухпозиционных объектов (ТС);

вызов со всех КП и ПКП или выбранного КП {ПКП) телеизмерения текущих значений параметров (ТТ);

б) передачу на КП (ПКП) от пульта диспетчера вызова к телефону (ТФ) и ведение телефонных переговоров;

в) прием известительной информации (ТС, ТТ) со всех КП и ПКП или одного КП {ПКЩ;

г) ретрансляцию известительной (ТС, ТТ) информации в УВК;

д) индикацию в цифровой или аналоговой форме параметров ТТ в абсолютных или относительных значениях по выбору диспетчера или постоянно;

е) обнаружение и сигнализацию выхода принимаемых параметров ТТ за пределы заданных уставок;

ж) обнаружение и сигнализацию изменения положения объектов или появления телесигнализации аварийной ,(ТСА);

з) воспроизведение информации ТС по схеме мимического или светового щита;

и) цифро-буквенную регистрацию и перфорацию по за-



данной программе известительной (ТС, ТТ) и командной (ТУ) информации.

Устройство КП обеспечивает выполнение следующих

функций:

а) прием с ПУ команд ТУ;

б) передачу на ПКП команд ТУ;

в) передачу на ПУ по вызову информации о состоянии объектов ТС, ТСА и значений параметров ТТ;

г) ретрансляцию на ПУ с аппаратуры ПКП по вызову информации о состоянии объектов ТС, ТСА и значений параметров ТТ;

д) передачу на ПУ сигнала вызова диспетчера к телефону.

Устройство ПКП обеспечивает выполнение следующих функций:

а) прием с ПУ через КП команд ТУ;

б) передачу на ПУ через КП по вызову информации о состоянии объектов ТС, ТСА и значений параметров ТТ;

в) передачу на ПУ через КП сигнала вызова диспетчера к телефону.

Наиболее целесообразна организация единых диспетчерских служб, обслуживающих не только жилищное хозяйство, но и весь комплекс зданий и сооружений микрорайона. Примером таких эксплуатационных служб являются дирекции, организованные в Москве на проспекте Калинина, в Олимпийской деревне, жилом районе Чертаново-Северное. В таких случаях экономически оправдано и целесообразно применение систем телемеханики, подобных описанной выше.

В некоторых общественных зданиях, таких, как гостиницы, рестораны, административные здания, крупные учебные заведения, создаются ЦДП, в которых устанавливаются щиты и пульты с аппаратурой управления и сигнализации, а иногда и контрольно-измерительные приборы. Из ЦДП осуществляется дистанционное управление электродвигателями различного инженерного оборудования, осветительными установками и контроль за их работой. Сюда же поступают сигналы о пожаре и различных аварийных ситуациях.



Раздел седьмой > ЭЛЕКТРОБЕЗОПАСНОСТЬ

Глава двадцать четвертая

ОБЩИЕ СВЕДЕНИЯ ПО ЭЛЕКТРОБЕЗОПАСНОСТИ

24.1. условия поражения человека электрическим током

Эксплуатация всех видов электроустановок представляет определенную опасность для людей. Это вызывает необходимость строгого соблюдения требований правил техники безопасности и соответствующей квалификации персонала, обслуживающего эти устройства.

Поражение электрическим током возможно в случае прикосновения к токоведущим частям электроустановки или к металлическим нетоковедущим частям электрооборудования, оказавшимся под напряжением при нарушении изоляции. Электрические установки могут создать и пожарную опасность при КЗ, перегрузке проводов, кабелей и электроприемников, искрении и повышенном нагреве контактных соединений.

Тело человека обладает определенным электрическим сопротивлением, которое изменяется в широких пределах (от 500 до 100 ООО Ом) и зависит от многих причин: общего состояния здоровья, толщины и состояния кожного покрова и его влажности, условий окружающей среды, длительности прохождения тока и некоторых других факторов. В расчетах по технике безопасности сопротивление человеческого тела обычно принимается равным 1000 Ом.

Различают следующие виды воздействия электрического тока на человеческий организм: тепловое - ожоги; механическое - разрыв тканей, электролиз крови; биологическое- поражение нервной системы. Особенно опасно прохождение тока через сердце, вызывающее парализацию сердечной мышцы.

Тяжесть электротравмы зависит от значения тока и длительности его прохождения. Считается, что в большинстве случаев ток 0,1 А представляет собой смертельную опасность для человека. Прн этом токе, проходящем от руки
