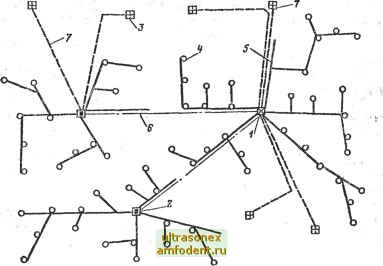

Рис. 28.4. Схема питания и управления сельской сети вещания:

/ - усилительная станция (районный узел); 2 - дистанционно управляемая станция; 3 - дистанционно питаемая станционная установка; 4 - абонентские трансформаторы; 5 - распределительные фидерные линии;6 - линии передачи программ и дистанционного питания; 7 -линии передачи программ и дистанционного управления

стоты, а передача телефонных разговоров ведется в тональном спектре.

Если районный узел соединяется линиями передачи с групповыми узлами, а от последних идут линии передачи и электрбпитания иа местные узлы и при этом включение, выключение и контроль местных узлов осуществляются из районного узла через групповые, то в этом случае усилительная станция районного узла превращается в центральную станцию. На этой станции сосредоточиваются все источники программ, а также элементы управления и контроля. Центральная станция получает программы вещания от радиоприемного выделенного пункта, междугородной аппаратной или от местного студийного комплекса.

28.4. основные материалы и линейное оборудование

Линией связи или радиотрансляции называется техническое сооружение, состоящее из опор, проводов или кабелей и линейного еборудования, предназначенного для кре-



пления проводов и обеспечения необходимой их изоляции.

Линии радиотрансляционных сетей (PC) в зависимости от номинального напряжения делятся на:

фидерные линии с номинальным напряжением выше 360 В (класс I);

фидерные линии с номинальным напряжением до 360 В и абонентские линии с напряжением 15 и 30 В.(класс II).

По способу устройства линии PC могут быть воздушными (столбовыми или стоечными) с подвеской неизолированных или изолированных проводов, кабельными (подземными, подводными) и воздушно-кабельными.

Воздушные линии состоят из проводов, траверс или крюков с изоляторами, различных защитных устройств и другой линейной арматуры, установленной (укрепленной) иа опорах (столбах) или стойках. Радиотрансляционные провода подвешиваются на собственных опорах, на опорах электросетей (ПУЭ, п. 2.4.57) и линий сельской телефонной связи, а также на стойках, установленных на крышах зданий.

В зависимости от метеорологических условий местности воздушные линии строят по одному из типов, указанных в табл. 28.1.

Для воздушных линий PC используют следующие виды

Таблица 28.1. Типы воздушных линий связи и PC; нормальные длины пролетов

Типы линий

Рйсчетные климатические услосив раНовэ

Допускаемая масса гололеда, изморози или мокрого снега не более, г/м

Нормальные длины прот лета, м. Для линий PC классов

(облегченный)

(нормальный) У

(усиленный) ОУ

(особо усиленный)

Негололедный или гололед с толщиной стенки до 5 мм включительно или изморози до 20 мм включительно

Гололед с толщиной стенки до 10 мм включительно или изморози свыше 20 мм

Гололед с толщиной стенки ло 15 мм включительно или изморози свыше 20 мм

Гололед с толщиной стенки до 20 мм включительно или изморози свыше 20 мм

До 150

62,5

83,3

До 400

62,5

До 800

До 1400



проводов: стальные, биметаллические (сталемедные марок БСМ-1 и БСМ-2, сталеалюминиевые марки БСА-КПЛ, а также многожильные сталеалюминиевые марки АС). Кроме того, для подвески линий РС на участках их пересечений или совместной подвески с электрическими проводами напряжением до 1 кВ постоянного тока или 660 В переменного тока применяют провода с атмосферостойкой изоляцией марки ПРСП со стальной жилой и марки ПСБАВ с биметаллической сталемедной жилой.

В воздушных сетях трехпрограммного проводного вещания из-за большого затухания напряжения высокочастотных (ВЧ) каналов в линиях со стальными проводами применяют биметаллические провода марок БСМ, БСА-КПЛ, АС и ПСБАВ.

На кабельных линиях РС используют кабели марок МРМ, РМПЗЭП и ПРППМ с медными жилами.

Максимально допустимые длины пролетов проводов воздушных линий РС даны в табл. 28.2.

Пересечение линий связи и радиофикации с контактными сетями наземного электротранспорта выполняется подземными или воздушными проводами и кабелями только в пролетах между опорами контактной сети в соответствии с указаниями ГОСТ 67-78.

Таблица 28.2. Максимально допустимые длины пролетов проводов воздушных линий РС

Марка или вид провода

Диаметр провода, мм

Максимально допустимые длины пролетов, м, для типов линий

АС10

АС16

АС25

БСМ-1, БСМ-2

БСА-КПЛ

4,3 5,1

Стальной

ПРСП

80(83,3) 80 (83,3) 150(150) 150(150) 150(150) 150 П50) 1Е0 (150) 150(150) 100(100) 125 (125) 150(150) 125 (125) 150(150)

50 (50) 60(62,5) 80 (83,3) 80(83,3) 100(100) 125(125) 100 (100) 125(125) 40 (40) 60(62,5) 80 (83,3) 60(62,5) 80(83,3)

40 (40) 40(40) 60(62,5) 60(62,5) 80(83,3) 100 (100) 85(83,3) 90 (100) 30 (30) 40(40) 50(50) 40(40) 50(50)

35(35,7) 35(35,7) 40 (40) 40 (40) 60(62,5) 80(83,3) 65(62,5) 75 (83,3)

40 (40) 40 (40)

Примечание: В скобках даны максимально допустимые длины пролетов воздушных линий PC, подвешенных на опорах.
