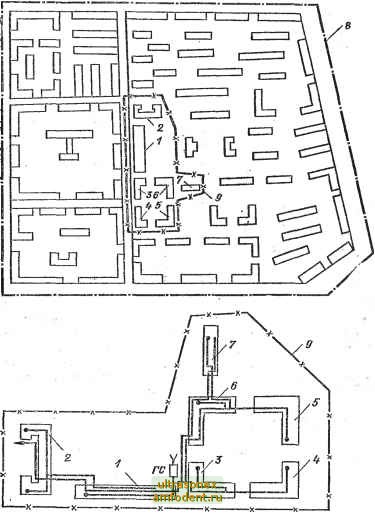

Рис. 29.5. Зона действия КСКПТ:

/ - жилой 16-этажный дом на 192 абонента (корпус А); 2 -жилой 4-этаж11ьШ дом на 70 абонентов (корпус Б); 3. i, 5, 6--жилые 5-этажные дома на 30 абонентов каждый (корпуса В, Г. Д. Е); 7 - жилой б-этажный дом на 35 абонентов (корпус Ж); ff -граница зоны действия КСКПТ; Sграница зоны действия части КСКПТ, выполняемой в первую очередь



сведения о состоянии и загрузке существующей телефонной канализации ГТС и ОДС, а также коллекторов-сцепок и возможности их использования для прокладки кабелей ТВ.

Если использование существующих подземных сооружений не представляется возможным, то рекомендуется предусматривать строительство собственной кабельной канализации или воздущно-кабельных переходов с учетом требований норм Минсвязи СССР-

Намеченные трассы сетей телевидения и ориентировочные места установки усилительного оборудования являются исходным материалом для выполнения расчета систе мы и расчетной схемы.

На основании расчетной схемы вьшолняется чертеж плана сетей телевидения, на котором наносится следующая информация:

. марки и длины кабелей на всех участках между оборудованием и элементами системы;

места установки усилительного оборудования, его типы и номер;

места установки магистральных ответвителей, их типы и трассы коммуникаций, по которым прокладываются кабели ТВ между зданиями;

номера и типы стояков ДРС по типовым материалам для проектирования (ТМП);

адреса домов с указанием этажности, количества секций (подъездов) и их нумерации;

указания о способах прокладки кабелей ТВ, местах установки оборудования, элементов системы, об электропитании усилителей со ссылкой на чертежи проекта;

указания об использовании демонтируемого оборудования и кабелей (при строительстве КСКПТ в районах, имеющих системы коллективного приема телевидения).

На рис. 29.6 приведен пример плана сетей телевидения. Типы стояков приведены в соответствии с ТМП. Магистральные и субмагистральные линии выполняются кабелем марки PK75-U-11С.

Оборудование головных станций устанавливается в специально выделенном помещении, размещенном, как,правило, на нижнем этаже здания. Усилительное оборудование рекомендуется применять в соответствии с нормативными документами Минсвязи СССР.

Для помещений ГС предусматривается охранная сигнализация.



При проектировании КСКПТ и СКТВ проводятся расчеты, в результате которых определяются:

уровни синалов на выходе приемных антенн для всех действуюпдих и планируемых в данной местности ТВ-каналов и УКВ ЧМ программ (в случае отсутствия протоколов измерений);

максимально допустимые уровни сигналов на выходах линейных и домовых усилителей для требуемого количества последовательно включенных усилителей;

максимально допустимые уровни сигналов на входах линейных и домовых усилителей, обеспечивающие требуемые соотнощения сигнал/шум в системе;

диаграммы уровней распределительной сети, обеспечивающие на выходе любого абонентского устройства уровни ТВ-сигналов в диапазоне 66-80 дБ/мкВ.

Исходными данными для электрического расчета КСКПТ являются:

а) электрические параметры выбранного оборудования и кабелей;

б) трассы сетей ТВ на генплане застройки в масштабе 1 :500 и информация о зданиях и Инженерных сооружениях системы;

в) число и номера действующих и планируемых в дан-


epK-7S-i-ia

СтЗСтЗА \Ст.г Cm.lA

\ 1=гвм\ t QJ снт/ю 0


Ст.1 сти

отог/а

Рис. 29.6, План

7 -корпус А, стояки ДРС типа 16-3-Ь2; 2-корпус Б. стояки 4-3-2; 3, 4, 5, е - ция типа СГ-215 (установить в квартире на 1-м эгаже); S-приемные антенны ТВ 10 - смотровое устройство (колодец) телефовной канализации; II - телефонная
