Главадвадцатая АВТОМАТИЗАЦИЯ ОСВЕЩЕНИЯ

20.1. задачи управления освещением

Задача автоматизации управления освещением общедомовых помещений в жилых и общественных зданиях является актуальной; ее применение приводит к значительной экономии электроэнергии. В настоящее время разработаны и широко внедряются следующие системы управления освещением лестниц и поэтажных коридоров в жилых домах:

1) включение освещения с помощью кнопочных автоматических выключателей с выдержкой времени на отключение (децентрализованное управление);

2) управление с помощью фотовыключателей (централизованное управление на одно здание);

3) управление с помощью фотовыключателей и реле времени (централизованное программное управление на одно здание);

4) управление с диспетчерского пункта ДЭЗ (РЭУ) или микрорайона (централизованное управление).

Схемы автоматизации освещения в различных общественных зданиях обеспечивают, как правило, дистанционное централизованное или децентрализованное управление группами светильников. Однако в некоторых зданиях применяется автоматическое управление. Так, например, в школах на время уроков автоматически отключается часть освещения рекреаций, коридоров и некоторых других помещений. В театрах, кинотеатрах, концертных залах и т. п. осуществляется автоматическое постепенное снижение уровня освещенности до полного отключения освещения в начале действия и, наоборот, постепенное увеличение освещенности до полного после окончания действия.

20.2. управление освещением в жилых зданиях

В целях экономии электроэнергии в настоящее время Госкомитет по архитектуре и градостроительству предлагает всем проектным организациям предусматривать управление рабочим освещением лестничных клеток, имеющим естественное освещение, устройствами для включения на время, достаточное для подъема людей на верхний этаж или часть этажей многоэтажных жилых домов. Эти же

Рис, 20.1. Кнопочный выключатель АВ-2

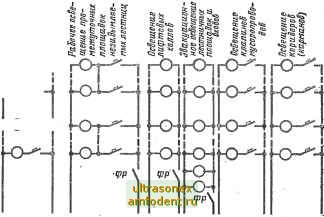

Рис. 20.2. Схема управления лестничным освещением с помощью выключателя АВ-2

lit III

JEu зтат г-0~*~ е-йэптаж JQ-.

ТапЬур Подъезд

7-й таш i-O--i

От ipoKo. адтопатаки. бдодт-распреВелительнвго устройства

устройства ДОЛЖНЫ устанавливаться для управления освещением поэтажных карманов и коридоров, площадок перед мусоросбросами. Освещение лифтовых холлов,- Подъездов и входов должно во всех случаях оставаться включенным в течение всего темного времени суток. Одним из устройств, используемых для этой цели, является приведенный на рис. 20.1 кнопочный выключатель АВ-2, включающий освещена на 2-3 мин. Выдержка времени обеспечивается специальным пневматическим устройством, представляющим собой резиновую мембрану, которая изгибается при нажатии кнопки и постепенно выпрямляется, продавливая воздух через калиброванное отверстие в корпусе. На рис. 20.2 приведена для примера одна из рекомендуемых схем для

зданий высотой 11-16 этажей. Как видно из схемы, освещение лифтовых холлов, эвакуационное освещение лестничных площадок и входов, а также тамбур, и подъезд включаются контактами фотореле ФР, установленными в блоке автоматики вводно-распределительного устройства.

Эта схема имеет ряд недостатков, из которых отметим следующие: значительный перерасход проводов, установка дополнительных аппаратов защиты на ВРУ, определенные неудобства для жильцов, некоторое удорожание системы управления освещ.ением и ее монтажа.

Госкомитет по архитектуре и градостроительству допускает при соответствующем технико-экономическом обосновании применять до 1990 г. схемы управления рабочим освещением без устройств кратковременного включения.

Широкое применение для зданий, сооружаемых в крупных городах, находит система централизованного управления фотовыключателями, включающими освещение лестниц, поэтажных коридоров с естественным освещением, входов в подъезды с наступлением темноты и отключающими его с рассветом. Эта же схема может быть использована для управления наружным освещением прн установке светильников на фасадах домов и питаемых от внутренней сети здания.

В домах повышенной этажности (9, 10 этажей и более), в которых наряду с рабочим лестничным освещением имеется еще и эвакуационное, целесообразно в ночные часы, например от часа ночи до шести утра, отключить . часть освещения. Для этой цели в схему управления вводится специальное программное реле времени 2РВМ с часовым механизмом, что позволяет сэкономить до 30 % электроэнергии, расходуемой на освещение лестниц.

В последние годы в связи с внедрением в крупных городах объединенных диспетчерских служб (ОДС) широкое применение находят схемы централизованного дистанционного управления. На диспетчерском пункте устанавливается фотовыключатель, который в зависимости от естественной освещенности подает импульс на включение или отключение освещения лестничных клеток всех домов микрорайона.

При централизованном управлении необходимо считаться с потерями напряжения в линиях, так как в больших микрорайонах расстояние от диспетчерского пункта до са-могр отдаленного дома может достигать 1-2 км и более.

Для надежного срабатывания реле, выпускаемых серийно промышленностью, необходимо обеспечить уровень на-
