прихожих квартир прокладывается в электротехническом плинтусе, в ПВХ трубах,.открыто по стенам и скрыто в швах между плитами перекрытия с последующей заливкой их цементным раствором и установкой стеновых панелей.

Скрытая несменяемая проводка предусматривается только для радиотрансляционной сети.

Так как абонентская проводка сетей телефона и телевидения должна быть обязательно сменяемой, то она в квартире может прокладываться в электротехническом плинтусе или открыто по стенам, деревянным плинтусам и наличникам.

При совместной прокладке сетей связи открытым способом должны соблюдаться следующие минимальные расстояния между проводами (кабелями) телефонной и радиотрансляционной сетей.

При длине параллельной прокладки: ,

10 м............... 15 мм .

... 20 м............... 20 мм

30 м............... 25 мм

50 м............... 30 мм

70 м . ............... 50 мм

Совместная прокладка проводов телефонной и радиотрансляционной сетей допускается при длине параллельной прокладки только до 7 м.

30.2. сеть городской телефонной связи

Емкость телефонных кабельных вводов в здания определяется в зависимости от норм телефонной плотности для данного населенного пункта и числа квартир.

Распределительные телефонные кабели марки ТПП в жилых зданиях прокладываются от распределительного телефонного шкафа, установленного в этом же здании, или от места ввода их в здание до мест установки распределительных телефонных коробок или кабельных ящиков.

В подвалах и техподпольях кабели от места ввода в здание до мест выхода в стояки прокладываются на лотках или в поливинилхлоридных трубах. Разветвительные муфты на телефонном кабеле размещаются на лотках или при трубной проводке в металлических шкафах, соединяющих пакеты труб. Ввод кабелей из подвала в стояки производится через закладные дета,ли в строительных конетрукци-

ях. Вертикальная междуэтажная прокладка телефонных кабелей и проводов выполняется в отдельном от радиопроводов Б канале стояка.

В поэтажных шкафах связи на кабеле монтируются разветвительные муфты и устанавливаются распределительные коробки типа КРТП-10 емкостью 10x2 жил, т.е. на 10 абонентов.

Абонентская проводка от коробки КРТП-10 до телефонной розетки РТШ выполняется проводом марки ТРП-2Х Х0,4 мм скрыто в ПВХ трубах, наличниках, электротехнических плинтусах или открыто по стенам и плинтусам.

При вводе подвесного телефонного кабеля в здания с небольшой нарузкой (4-30 абонентов) на кровле устанавливается выводная труба, за которую крепится подвесной трос (канат) и через которую кабель попадает на чердак здания. .На чердаке кабель прокладывается в трубах и по стояку спускается в жилые этажи, где устанавливаются распределительные коробки КРПТ-Ю. Если количество абонентов в здании не превышает трех, то они могут осблужи-.ваться по воздушно-стоечной линии от кабельных ящиков, устанавливаемых на столбах или на чердаках под стойками. При установке кабельных ящиков предусматривается устройство заземления для защиты абонентов от опасных напряжений и токов (ГОСТ 14857-76). Сопротивления заземления кабельных ящиков, подвесных кабелей и абонентских пунктов не могут превышать значений, указанныхв табл. 30.1. Заземление выполняется стальной проволокой диаметром 5-6 мм, проложенной по стенам здания (опоре) и соединенной с контуром заземления (из

SOZ / ioo*z ЗАП. KPe-s

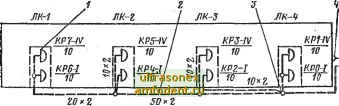

Рис. 30.1. Схема телефонного ввода жилого здания с выводом кабеля на боковой фасад:

/ - распределительная 10X2 коробка и место ее установки (числитель - номер коробки, знаменатель - нагрузка, число абонентов); 2 -кабель распределительной сети с указанием емкости; 3 - разветвительиая иуфта иа кабеле; 4-вывод телефонного кабеля ва стену в трубе под угольник

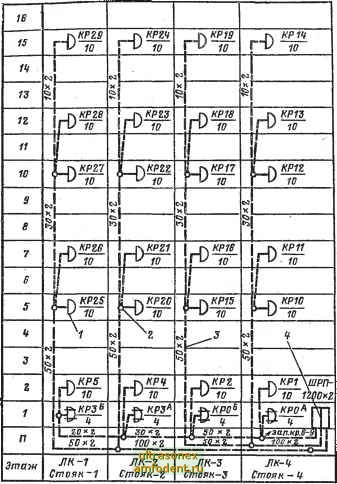

Рис, 30.2, Схема телефонного ввода жилого здания от шкафа, установленного в этом здании:

/ - распределительная 10X2 коробка; 2 - разветвительная муфта иа кабеле: 3 кабель распределительной сети с указанием емкости; 4 -телефонный распреде* лительный шкаф емкостью 1200X2
