fopnyc g Usm. nt.S Crn Cm, 7

onnifs

en Wile

Корпус Б и эт. *Ст.Ч cnuS €сп.В *

0/1101/6

И1 [Sit

ттз i;m.3A Стг cm.zA Cm.i стм

АТКГ I/

cr-iis г

стог/ю етог/в

ISOM

Ptiiet/a

рмт/з

(т)дв/мка

onmie

fSB)

г-soM

Норпуев 5sm.

Kcftiscr Ssm.

Чт.гч

стгз

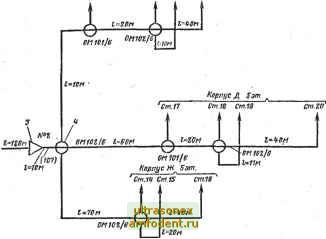

Рис. 29.7. Расчет

/ - приемные антенны ТВ и УКВ ЧМ; 2 - головная станция типа СГ-215; 3 - цифры в скобках - уровень сигнала в данной точке дБ/мкВ

зываются ПО всем действующим и планируемым ТВ-каналам. Фрагмент расчетной схемы приведен на рис. 29.7.

Уровни ТВ-сигнала по XII каналу указаны в децибелах на микровольт. Применено оборудование серии 200 . Кабельная сеть выполнена кабелем марки РК75-11-11С.

При применении в проектах схем ДРС с типовыми стояками, указанными в таблицах и схемах Альбома I ТМП, в расчетных схемах приводятся на них ссылки, а уровни не указываются. Таким образом, для расчета в зоне действия систем определяется здание, где размещаются антенные сооружения и оборудование головной станции.

Hopnijc E 5зт.

cm. II Cm.n Cnr.1t Cm. W

ст.гг

см 10111

ная схема КСКПТ:

усилитель иагистральиый типа УМ; i - магистральный ответвитель типа ОМ:

Далее наносятся трассы кабельных линий КСКПТ на геоподоснове плана застройки в масштабе 1 ; 500, намечаются места установки усилительного оборудования магистральных ответвителей, проставляются длины и марки кабелей на всех участках между оборудованием и элементами системы. Затем выполняется электрический расчет КСКПТ, чтобы в конечном итоге на выходе любого абонентского устройства были обеспечены уровни ТВ-сигналов в диапазоне 66-80 дБ/мкВ на каждом ТВ-канале, действующем в данном районе.

СЕТИ ЭЛЕКТРОСВЯЗИ ЖИЛЫХ ЗДАНИЙ

30.1. общие положения

В соответствии с СНиП 2.08.01-89 в жилых зданиях предусматривается устройство сетей городской телефонной связи, радиотрансляции и систем коллективного приема телевидения (СКПТ).

Все сети электросвязи в общедоступных местах прокладываются скрыто, а именно: в домах, где имеются подвалы и технические подполья, на лотках или в пластмассовых, (поливинилхлоридных) трубах, укрепленных на конструкциях здания; по лестничным клеткам в стояке (поэтажные щкафы и соединяющие их вертикальные каналы). Стояк может быть оборудован электроблоками или трубами, проложенными скрыто в стене или открыто по стенам. На каждом этаже на стояке оборудуются щкафы, которые могут устанавливаться в нищах или открыто на стене для размещения линейной арматуры телефонных, радиотрансляционных и телевизионных сетей. По чердаку сети связи прокладываются в трубах ПВХ от места ввода (от стойки или телеантенны, установленной на кровле) до места выхода вертикйльного стояка на чердак.

Внутренний диаметр вертикального канала в электроблоке или труб стояка задается в пределах 40-50 мм, причем раздельно для телефонной сети и для сетей радио и телевидения. Размеры поэталных щкафов должны предусматривать одновременное размещение телефонной распределительной, коробки 10X2. разветвительной муфты, ограничительных коробок радиосети и абонентского раз-ветБИтеля сети СКПТ (КСКПТ). Шкафы закрываются дверцей с замком.

В домах, где отсутствуют подвалы и технические подполья, ввод телефонного кабеля выполняется в трубах на наружную стену бокового (торцевого) или дворового фасада на высоту 2,8-5 м. Подъем кабеля по стене закрываемся желобом или стальным уголком. По внутренним стенам кабель прокладывается на высоте не менее 2,3 м от гола и не выще 0,1 м от потолка. В местах, где могут быть механические повреждения кабеля, он защищается желобом.

Абонентская, проводка от поэтажного шкафа связи до
