АГКГ-1.1.1.В иЛО UB.D um S-tZI-ftO АРНГ-Ш

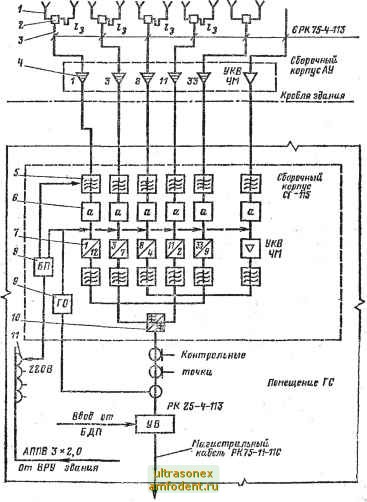

Рис. 29.4. Пример построения функциональной схемы соединения антенн и оборудования СГ серии 100 для сочетания ТВ-каналов Москвы (СГ-115):

У-ивиемные ТВ в УКВ ЧМ антенны; г-тсоробки антенные; 3 -кабелн сннже-пия;. 4-антенные канальные усилители (цифра -нонер канала); 5 -полосовые фильтры; 6 - аттенюаторы; 7 - конверторы; 8 - блок питания; 9 -.генератор пи лот-снгналов; /О - фильтр сложения сигналов; И - электророзеткв .



в СССР выпускаются головные станции серии 100 (без автоматического резервирования) и серии 200 (с автоматическим резервированием). Головные станции серии 100 рекомендуются для КСКПТ категории 1.2 и 2 по ГОСТ 11216-83 С количеством абонентов до 2000, а серии 200 - для КСКПТ и СКТВ категорий 2 и 3 с количеством абонентов 5000 и более. Если число абонентов системы от 2000 до 5000, то предусматривается дополнительный резервный комплект головной станции серии 100 .

Станции обеспечивают прием др пяти программ ТВ I-V диапазонов, их усиление или преобразование (конвертирование) в каналы I-III диапазонов в зависимости от вариантов исполнения, прием и усиление сигналов УКВ .ЧМ радиовещания, формирование стабильной частоты пилот-сигнала.

Принцип канальной обработки ТВ-сигналов позволяет, применяя различные конверторы, получать разные варианты телевизионных каналов по входам и выходам.

На рис. 29.4 приведен пример построения функциональной схемы соединения антенн и оборудования СГ серии 100 для сочетания телевизионных каналов г. Москвы (СГ-115).

При конкретном проектировании выбираются варианты преобразования ТВ-каналов, усилительные линейки и типы антенн в зависимости от условий ТВ-приема в данной местности с учетом требований ВНТП на проектирование КСКПТ и СКТВ. Необходимость установки антенных усилителей определяется техническими условиями на проектирование КСКПТ.

Подключение входов и выхода головной станции к антеннам (антенным усилителям) и к устройству ввода предусматривается кабелем РК75-4-113 или его аналогами с помощью высокочастотных разъемов типа СР-75-272 ФВ.

Станции выпускаются: на три ТВ-канала - СГ-113. СГ-213, иа четыре ТВ-канала -СГ-114, СГ-214 и на пять ТВ-каналов - СГ-115, СГ-215. Во всех станциях предусмотрена возможность приема и передачи программ УКВ ЧМ радиовещания.

Основные технические параметры головных станций приведены в табл. 29.4.

Антенные (мачтовые) усилители предназначены для усиления радиосигналов телевизионного вещания и программ УКВ ЧМ вещания, если уровень сигналов, поступающих на вход головной станции меньше 70 дБ/мкВ, что мо-



Наименование

Затухание несогла-сованиости на входе (выходе) станции не менее, дБ

Коэффициент шума не более, дБ

Выходной уровень сигнала, дБ/мкВ

Номинальный входной уровень, дБ/мкВ

>

>

са 1~

СГ серии

100 сг серии

200

П р и г

15 15

л е ч а н

10 10

15 15

в табл!

10 8

Це пр

12 10

лняты

следук

106 114

)щие со

100 108

кращен!

70 70

я: АРУ

60 70

- авто

жет быть, когда уровень радиосигналов. ТВ и УКВ ЧМ на выходе приемных антени не превышает 70 дБ/мкВ или яри больших длинах кабелей снижения от антенн до входов головных станций.

При сильных электромагнитных полях около 86 дБ/мкВ/м и более рекомендуется применять коаксиальные кабели марок РК75-4-113 или РК75-4-112 с пониженным сопротивлением связи (с повышенным коэффициентом экранизации), а при слабых электромагнитных полях допускается применение кабелей марок РК75-4-15, РК75-4-16, РК75-4-17 ит.п.

Антенные усилители выполняются комплектом на три и шесть усилителей.

Основные технические параметры: Коэффициент усиления на средней частоте ТВ-каналов и УКВ ЧМ радиовещания не менее, дБ 30 Неравномерность АЧХ в полосе частот одного ТВ-канала или в диапазоие УКВ ЧМ вещания

не более, дБ..............

Коэффициент стоячей волны со стороны входов и выходов в полосе усиливаемых сигналов не

более...........и..... 1,7

Коэффициент шума не более, дБ...... 5

Максимальный уровень несущей частоты изображения на выходе комплекта не менее, дБ/мкВ 100 Электропитание от блоков питания головных станций типа СГ напряжением, В .... , 12 Ток, потребляемый от источника, не более, мА 120
