лзпзз-тнв

ПонитакщиепоВстанци-и.

лзпз5-ткв

Зиергвсас-твпа

КпоЕстанции в-1В.кБ

KnuSmctmvu B-WkB

Городские поЗЕгпанции

рп-1 рп-г

КаВель сВяза

ТП1 b~wkb

гпг ф ВЮнв

к подстанции, i

/подстанции

НаЬет сдяза \ 0,1/нБ

к потреВителяи

Ипстребителям

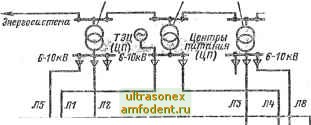

Рис..6.11. Схема электроснабжения города

сети является правильный выбор мощности и размещения ТП. Мощности трансформаторов определяют на основании расчетов электрических нагрузок с учетом допустимых перегрузок в нормальном и аварййнбМ режимах. Допустимые перегрузки в нормальном режиме установлены ГОСТ и приводятся в каталогах. Перегрузки масляных трансформаторов в аварийном режиме регламентированы Инструкцией по проектированию городских электрических сетей и могут составлять 60 % номинальной мощности на время максимума нагрузок общей суточной продолжительностью не более 6 ч в течение не более 5 сут. На рис. б. 11 приведена схема электроснабжения небольшого города.

6,4. ЭЛЕКТРОСНАБЖЕ-!81Е SflAtWR

Электроснабжение зданий и сооружений осуществляется, как правило, по сетям напряжением до 1 кВ. Исключение составляют крупные уникальные сооружения со встроенными ТП, к которым подводятся линии 6--10 кВ.

Распределение электрической энергии осуществляется по сетям, имеющим различные схемы. Построение схемы зависит от ряда факторов, основными из которых являются: напряжение сети, . уровни электрических нагрузок, требования к надежности электроснабжения, экономичность, простота и удобство обслуживания, конструктивные и планировочные особенности здания.

Кроме того, схема электроснабжения должна обеспечивать возможность применения индустриальных методов монтажа. Необходимость рационального построения схемы распределения энергии помимо вышеуказанного определяется еще высоким удельным весом капитальных вложений на строительство внутренних сетей.

Напряжение сети. Как правило, напряжение электрической сети принимается 380/220 В при глухом заземлении нейтрали трансформаторов на питающей подстанции. Как показывают многочисленные расчеты, это напряжение является наиболее экономичным для жилых и общественных зданий. В некоторых городах, где еще сохранились сети 220/127 В, осуществляется интенсивный перевод этих сетей на 380/220 В, что обеспечивает резкое повышение пропускной способности сетей и экономию цветного металла. Можно, однако, предположить, что в отдаленном будущем, при переходе на полную электрификацию быта, включая применение электроотопления, кондиционирования воздуха и приготовление горячей воды, экономичным окажется более высокое напряжение. Так, например, в практике строительства крупных зданий со встроенными магазинами, зрелищными и другими предприятиями за рубежом получили некоторое распространение схемы с вводом высокого напряжения непосредственно в здание и установкой силовых трансформаторов сравнительно небольшой мощности (до 160 кВ-А) на этажах. Как правило, питание силовых и осветительных электроприемников жилых и общественных зданий осуществляется от общих силовых трансформаторов при условии соблюдения требований по допустимым разма-хам изменений напряжения.

Эко омичность. Задача построения электрической сети, как правило, многовариантна. Поэтому важным критерием выбора той или иной схемы является ее экономичность как по затратам денежных средств на сооружение и эксплуатацию, так и по расходу цветного металла. Методика технико-экономических расчетов приведена в гл. 16.

Простота и удобство обслуживания. Помимо экономич-

ности должно уделяться достаточное внимание удобствам эксплуатации, наглядности схемы и ее простоте. Иногда эти требования превалируют над требованиями экономичности. Отсюда вытекает необходимость удобного распололсения ВРУ здания, обеспечивающего наиболее простой ввод питающих линий и прокладку распределительной сети, а также безопасность обслуживания. Схема сети должна строиться таким образом, чтобы поврежденный участок сети легко обнаруживался и заменялся и чтобы при этом отключалось по возможности небольшое количество потребителей.

Конструктивные особенности здания оказывают известное влияние на построение схемы. В тех случаях, например, когда в жилое здание встраиваются различные предприятия и учреждения, схема сети усложняется в связи с необходимостью комплексного питания потребителей собственно здания и встроенных помещений. При этом схема должна отвечать требованиям надежности электроснабжения всех потребителей. При построении схемы внутренних сетей очень важно учитывать решения строительных конструкций зданий для экономичного и индустриального осуществления электромонтажных работ.

Таким образом, рационально построенная схема электрической сети является синтезом комплекса факторов, определяющих ее параметры. Оценка и выбор схемы могут производиться только по совокупности всех показателей применительно к конкретным условиям сооружаемой электроустановки.

6.5. клАссг>{ФИКАцгя сетей

По назначению электрические сети до 1 кВ жилых и общественных зданий делятся на питающие и распредели- тельные.

Питающей сетью называют линии, идущие от трансформаторной подстанции до ВРУ и от ВРУ до силовых распределительных пунктов в силовой сети и до групповых щитков в осветительной сети.

Распределительной сетью называют линии, идущие от распределительных пунктов в силовой сети до силовых электроприемников.

Групповой сетью называются линии, идущие от групповых щитков освещения до светильников в осветительной
