математического обеспечения ГВС-100 обеспечивает решение гибридных задач на ЦВМ и АВМ в реальном масштабе времени, работу цифровой части в мультипрограммном режиме, автоматизацию подготовки задач для АВМ.

Система программирования для ГВС-100 предусма-трршает:

рюпользование языков ФОРТРАН, BASIC, а также языка АВТОКОД, дополненного операторами связи между отдельными устройствами ГВС-100 и операторами управления АВМ по сигналам от ЦВМ;

использование специализированных языков, объединенных в систему автоматизации аналогового программирования (СААП) и позволяюших вводить в ЦВМ уравнения, подлежащие решению на АВМ;

получение по уравнениям схемы аналогового набора; определение значения масштабов и коэффициентов передач отдельных решающих элементов, начальных условий и возмущений, значений напряжения для статического контроля;

печатание схем набора в принятой международной символике и всех относящихся к ним данных. В систему входит библрютека служебных программ (включая программы связи с АВМ) и алгоритмов. Все библиотечные программы, записанные в кодах машины, хранятся на магнитных дисках. Предусмотрена возможность объединения в одну программу отдельных частей программ, написанных на разных языках. Система отладки осуществляет:

обнаружение ошибок в программах, написанных на различных языках;

внесение необходимых изменений и добавлений в от-лажршаемую программу.

Организующая система ГВС-100

осуществляет ввод программ и массивов информации, предназначенных для обработки;

организует трансляцию программ с алгоритмического языка в коды машины;

производит перевод массршов цифровой информации при вводе (в двоичный дополнительный код) и выводе (в прямой десятичный код);

совмещает решение нескольких программ, используя систему прерываний;



обеспечивает обмен информацией между оператором и машиной;

производит согласование решения во времени для аналоговой и цифровой частей, используя систему прерывания и часы.

Вычислительная система ГВС-100 построена на основе новейшей электронной технологии с широким использованием кремниевых рштегр альных схем в цифровой и аналоговой частях и устройстве сопряжения и преобразования.

Наличие развитого общего и специального гибридного математического обеспечения, повышенная точность и быстродействие аналоговой части, высокое быстродействие цифровой части и устройства сопряжения и преобразования ставят эту вычислительную систему в ряд наиболее совершенных современных гибридных вычислительных систем.

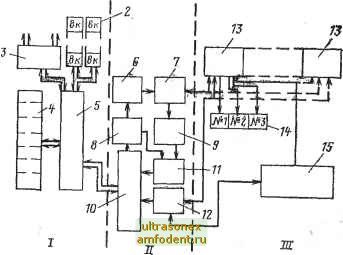

Структурная схема ГВС-100 представлена на рис. 7-10, где У -магнитные диски; 2 - ферритовая память; 3 -. блоки управления; 4 - периферийные устройства; 5 - центральный процессор; 6 - цифро-аналоговая подсистема; 7 - коммутационная панель; 8 - управление аналого-цифровой и цифро-аналоговой частями; 9 - блок слежения - хранения; 10--блок управления и синхро-


Рис. 7-10. Структурная схема системы ГВС-100.



низации; 11 - аналого-цифровая подсистема; 12 - сигналы управления; 13-аналоговая стойка; 74 -блоки аналоговой периферии; 15 - общий пульт управления; / - цифровая часть; - устройство сопряжения и преобразования; /-аналоговая часть.

Цифровая часть ГВС-100 представляет собой ЦВМ среднего быстродействия с развитыми системой команд и системой прерывания (32 канала прерывания). Арифметическое устройство обеспечивает схемно операции с 32-разрядными числами с фиксированной и плавающей запятой. Оперативное запоминающее устройство имеет объем 16к 36-разрядных слов с возможностью расширения модулями объемом по 8к до 64к, время цикла не более 0,9 мкс. Предусмотрена возможность работы с восемью периферийными устройствами. Внешнее запоминающее устройство на магнитных дисках со сменными пакетами емкостью 768 ООО и 1 536 ООО слов каждый.

Аналоговая часть ГВС-100 (рис. 7-11) состоит из нескольких (до 7) аналоговых стоек, подсоединенных к общему пульту управления, который объединяет все

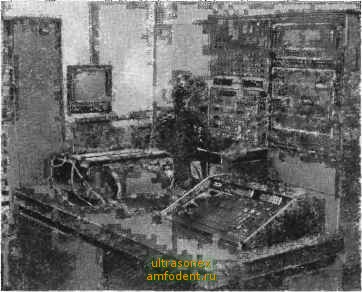

Рис. 7-11. Общий вид аналоговой части системы ГВС-100.
