Достоинством машины является возможность изменения в широких пределах состава операционных блоков, а также применения ряда новых элементов (набор микропроволочных резисторов, магазины проводимости). Благодаря этому обеспечивается гибкость при наборе задачи и большая точность моделирования операторов.

Для проверки операционных блоков и настройки нелинейных функций предусмотрен пульт проверки функциональных блоков ППФБ-6М.

Для проверки и настройки операционных усилителей предусмотрен пульт проверки усилителей ППУ-13М.

В машине предусмотрены выходы для подключения к ней других типовых регистрирующих приборов (например, двухкоординатного регистрирующего прибора ДРП-5), а также внешней исследуемой аппаратуры. С целью расширения объема вычислительных операций предусмотрена возможность подключения к двум машинам MH-I8M одной секции потенциометрических следящих систем СУСС-1 (рис. 7-5).

Секция СУСС-1 осуществляет моделирование операторов умножения и нелинейного преобразования аналоговых величин. Секция может также моделировать операторы деления и извлечения квадратного корня при использовании операционных усилителей, находящихся в линейной части аналоговой вычислительной машины.

Секция СУСС-1 включает в себя 10 независимых следящих систем.

Машина рассчитана для работы в стационар-

ных условиях при темпе-

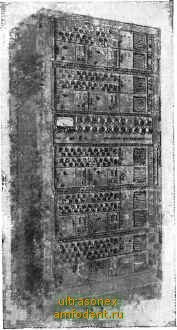

Рис. 7-5. Секция следящих си- J г

стем СУ0С-1 Ратуре окружающей сре-




ды от 5 до 35°С и относительной влажности до 80% при температуре 30°С.

Наработка на отказе не менее 80 ч. Коэффициент готовности не менее 0,997.

Гарантийный срок службы 12 мес со дня ввода в эксплуатацию, но не менее 18 мес со дня отгрузки заводом-изготовителем.

В состав комплекта машины МН-18М входят: стойка машины (1 шт.), пульт проверки усилителей ППУ-13М (I шт.), пульт проверки функциональных блоков ППФВ-6М (1 шт.), блок стабилизированных напряжений БСН-А-1М (1 шт.), комплекты сменных частей, тары, укладок, запасных частей и эксплуатационной документации (по 1 шт.).

7-7. аналоговый вычислительный комплекс авк-2

Аналоговый вычислительный комплекс АВК-2 [2, 3, 13, 17, 19, 21] предназначен для моделирования динамических систем, решения обыкновенных линейных и нелинейных дифференциальных уравнений и ряда других задач, сводимых к системам обыкновенных дифференциальных уравнений.

Аналоговый вычислительный комплекс АВК-2 вьшолнен на полупроводниковых операционных усилителях постоянного тока и имеет разнообразный состав линейных и нелинейных операционных блоков.

Схема управления АВК-2 отличается гибкостью и позволяет производить одноразовое решение и решение с периодизацией, одновременный и раздельный запуск интеграторов по группам. Подключение каждой из четырех групп к любой из двух программ управления производится на специальном наборном поле. Предусмотрена возможность управления комплексом от цифровой вычислительной машины.

Схема контроля допускает проверку исправности операционных усилителей, источников питания, а также проверку правильности набора задачи и правильности установки постоянных коэффициентов без перекоммутаций цепей решения на коммутационных полях аналоговых устройств.

Наличие надежных съемных наборных полей с ре-монтоспособными коммутационными шнурами и съемных операционных блоков в типовом наборе обеспечи-



вает быстрый переход от одной задачи к другой. В случае, когда объем задачи велик и она не может быть поставлена на одном наборе, возможно объединение нескольких типовых наборов в единую систему.

Конструктивно типовой набор АВК-2 выполнен в виде секции, образованной из сменных унифицированных блоков.

Секция имеет габариты 1240 X 749 x 2388 мм и массу, не превышающую 900 кг.

В зависимости от состава функциональных блоков аналоговый вычислительный комплекс АВК-2 выпускался в виде трех моделей, получивших название АВК-2(1), АВК-2 (2), АВК-2 (3). В настоящее время выпускается АВК-2 (3).

Технические характеристики моделей АВК-2 приведены в табл. 7-3. Внешний вид комплекса АВК-2 (2) приведен на рис. 7-6.

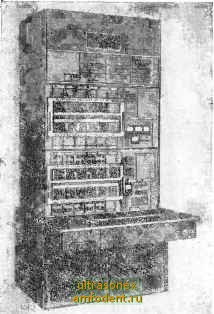

Рис. 7-6. Общий вид комплекса АВК-2 (2).
